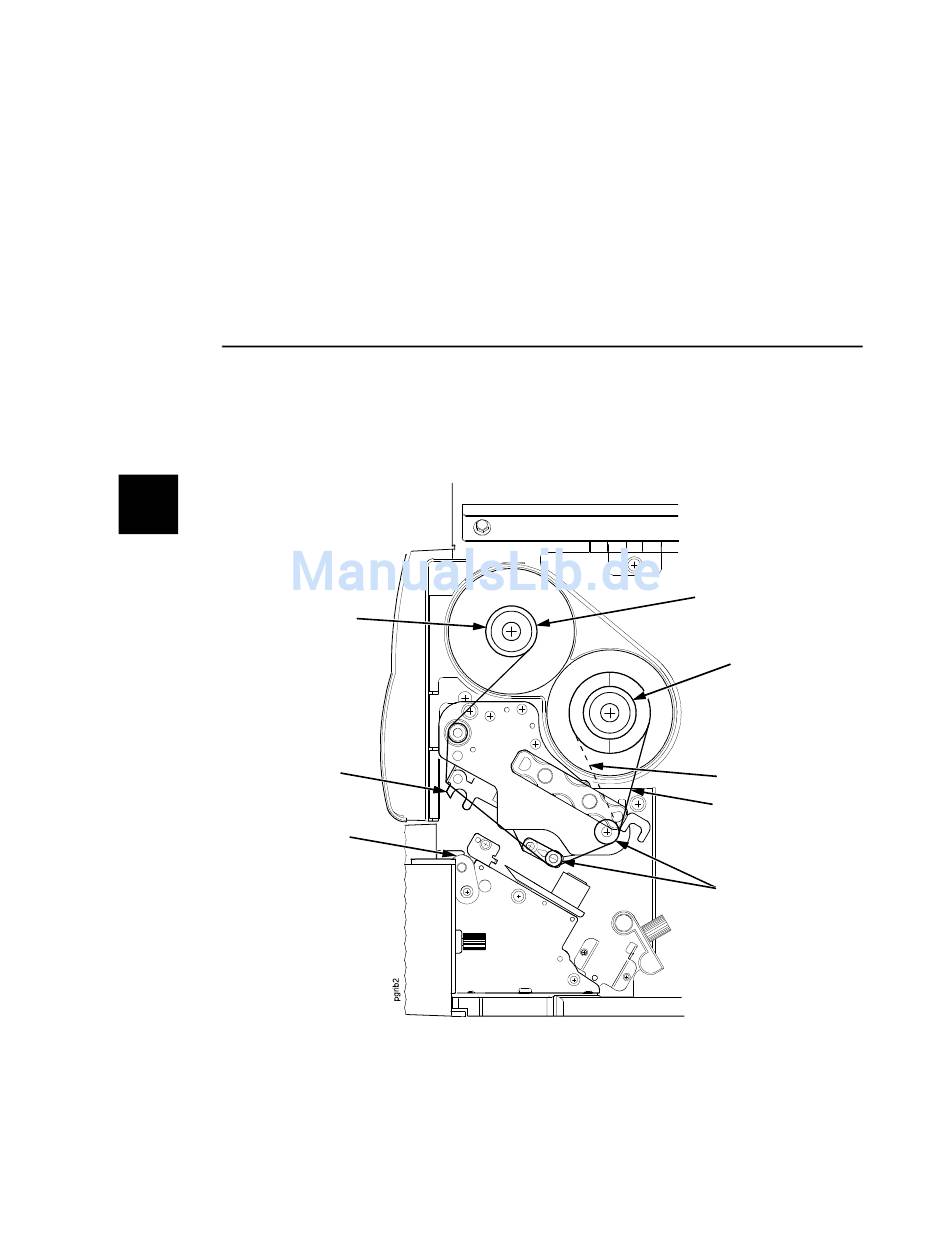

Chargement du ruban et du support de rouleau
2
Rouleau
d'entraînement
du ruban
Tête
d'impression
Rouleau
d'entraînement
(non illustré)
30
4. Ouvrez le tablier pivotant en tournant complètement le levier de
verrouillage du tablier dans le sens anti-horaire jusqu'à ce que
le tablier bascule vers le haut.
5. Faites passer l'extrémité du ruban sous le rouleau guide-ruban,
entre le rouleau d'entraînement (en caoutchouc) et la tête
d'impression, puis entre l'axe d'entraînement et l'axe débiteur
de ruban
REMARQUE : Veillez à bien passer le ruban derrière l'axe
d'entraînement du rouleau du ruban.
REMARQUE : L'acheminement du ruban alternatif sert pour les
rubans qui sont teintés sur la partie interne.
Axe d'entraînement
du rouleau du ruban
Axe débiteur
de ruban
Acheminement
du ruban alternatif
Ruban
Rouleau guide-
ruban (2)
