Printronix SL4M Kurzanleitung Seite 140

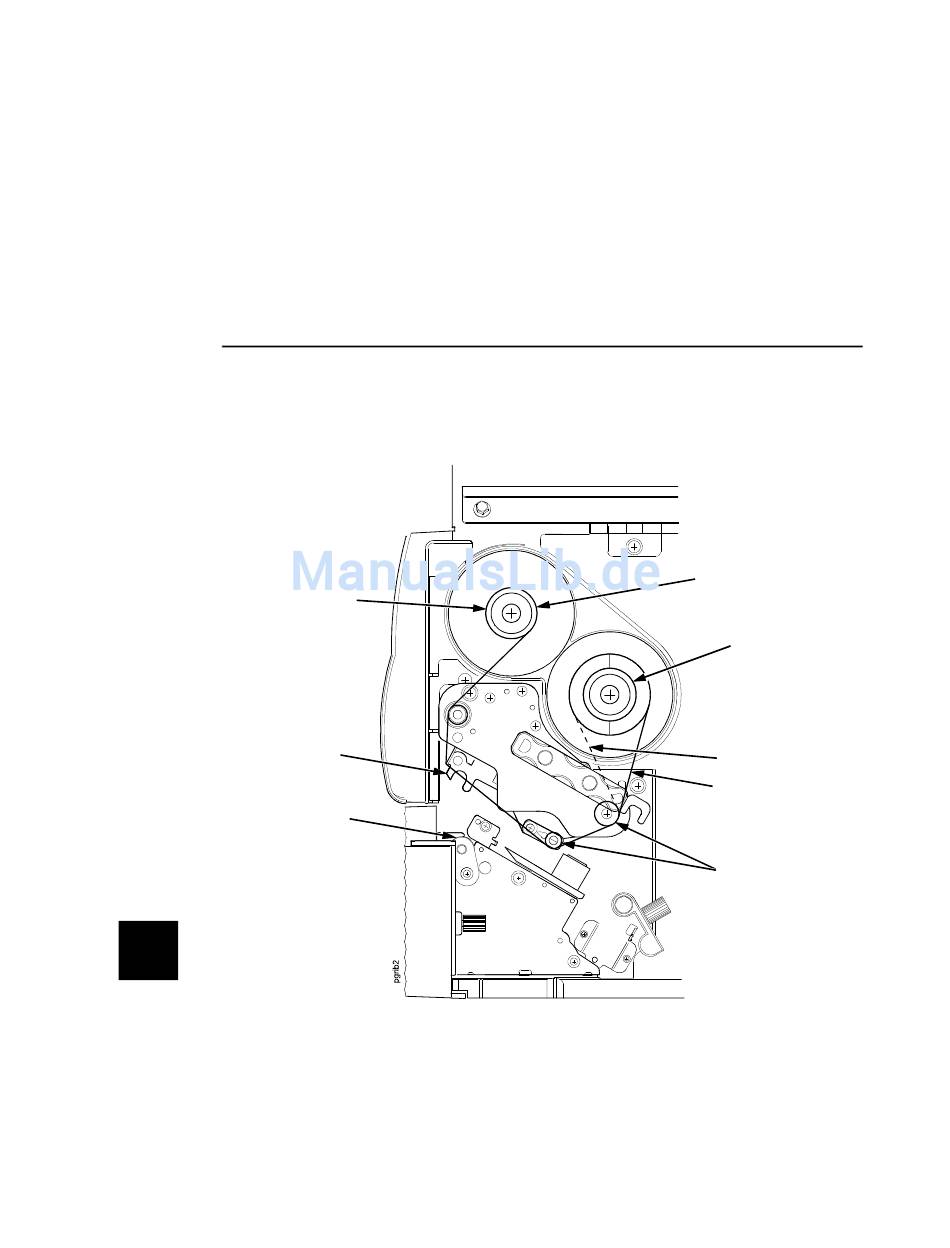

Şeridin ve Kâğıt Rulosunun Yüklenmesi
Şerit Sarma
Makarası
Yazıcı kafası
Silindir
(gösterilmemiştir)
7
140
4. Mekanizma kilit kolunu saatin yönünün tersi yönde, mekanizma
yukarı kalkana kadar tam çevirerek pivot mekanizmasını açınız.
5. Şeridin ucunu, şerit kılavuz makaralarının altına, silindir (şerit
makara sürücü) ile yazıcı kafası arasına ve şerit sarma ile
besleme milleri arasına geçiriniz.
Şeridi, şerit sarma milinin altına geçirdiğinizden emin
NOT:
olunuz.
Alternatif şerit hattı içeride mürekkeplenen şeritler içindir.
NOT:
Şerit
Sarma Mili
Şerit
Besleme Mili
Alternatif
Şerit Hattı
Şerit
Şerit Kılavuz
Makarası (2)
