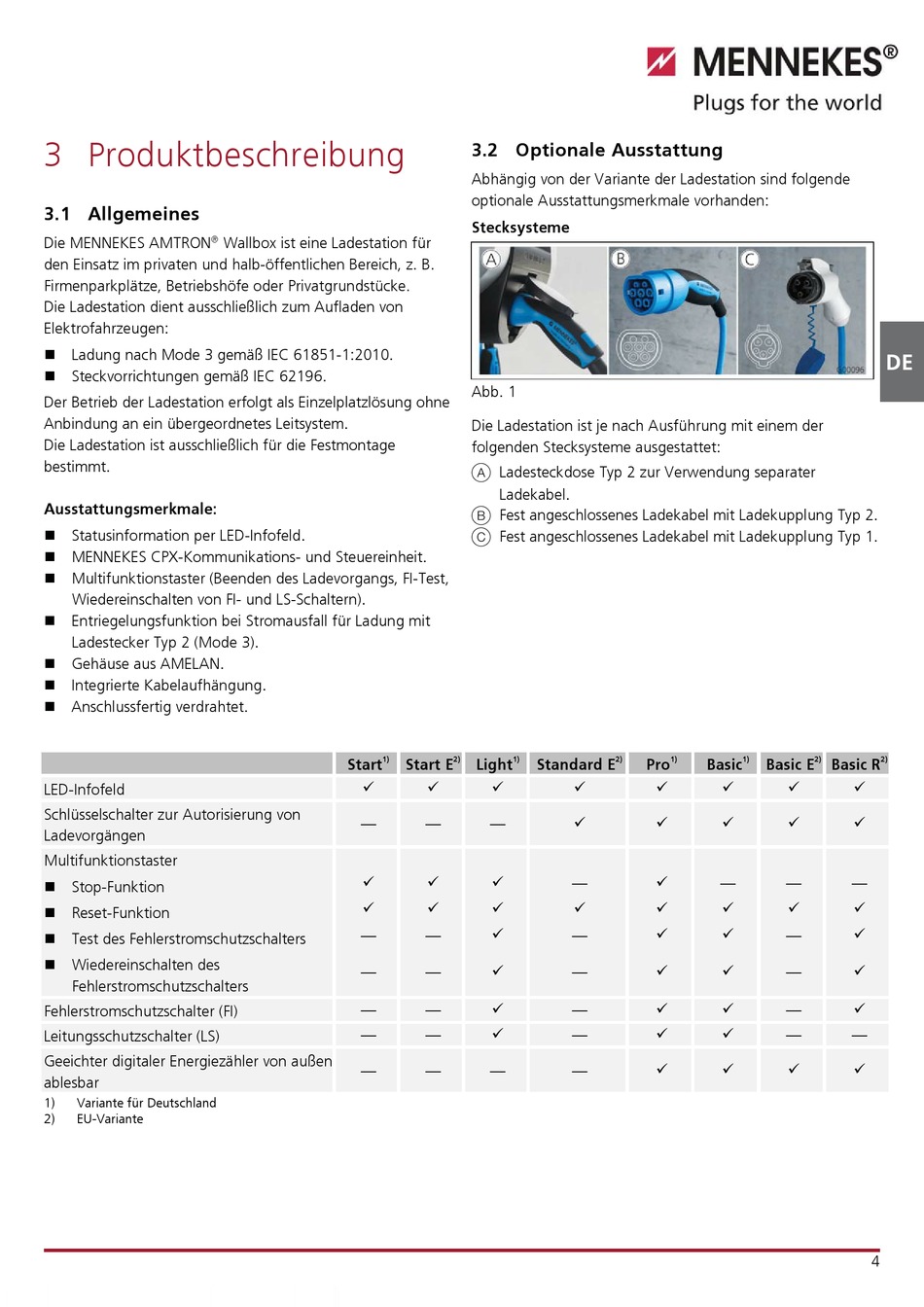

3 Produktbeschreibung

3.1 Allgemeines

®
Die MENNEKES AMTRON
den Einsatz im privaten und halb-öffentlichen Bereich, z. B.
Firmenparkplätze, Betriebshöfe oder Privatgrundstücke.
Die Ladestation dient ausschließlich zum Aufladen von
Elektrofahrzeugen:
Ladung nach Mode 3 gemäß IEC 61851-1:2010.
Steckvorrichtungen gemäß IEC 62196.
Der Betrieb der Ladestation erfolgt als Einzelplatzlösung ohne
Anbindung an ein übergeordnetes Leitsystem.
Die Ladestation ist ausschließlich für die Festmontage
bestimmt.
Ausstattungsmerkmale:
Statusinformation per LED-Infofeld.
MENNEKES CPX-Kommunikations- und Steuereinheit.
Multifunktionstaster (Beenden des Ladevorgangs, FI-Test,
Wiedereinschalten von FI- und LS-Schaltern).
Entriegelungsfunktion bei Stromausfall für Ladung mit
Ladestecker Typ 2 (Mode 3).
Gehäuse aus AMELAN.
Integrierte Kabelaufhängung.
Anschlussfertig verdrahtet.
Wechs el ein- auf z weis paltig
LED-Infofeld
Schlüsselschalter zur Autorisierung von
Ladevorgängen
Multifunktionstaster
Stop-Funktion
Reset-Funktion
Test des Fehlerstromschutzschalters
Wiedereinschalten des
Fehlerstromschutzschalters
Fehlerstromschutzschalter (FI)
Leitungsschutzschalter (LS)
Geeichter digitaler Energiezähler von außen
ablesbar
1) Variante für Deutschland
2) EU-Variante
Wechs el ein- auf z weis paltig
Wallbox ist eine Ladestation für
Start 1)
—
—
—
—
—
—

3.2 Optionale Ausstattung

Abhängig von der Variante der Ladestation sind folgende
optionale Ausstattungsmerkmale vorhanden:
Stecksysteme
Abb. 1
Die Ladestation ist je nach Ausführung mit einem der
folgenden Stecksysteme ausgestattet:
A
Ladesteckdose Typ 2 zur Verwendung separater
Ladekabel.
B
Fest angeschlossenes Ladekabel mit Ladekupplung Typ 2.
C
Fest angeschlossenes Ladekabel mit Ladekupplung Typ 1.
Start E 2) Light 1) Standard E
— —
—
— —
— —
— —
— —
— — —
2) Pro 1) Basic 1) Basic E
— —
—
—
—
—
2) Basic R 2)
—
—
4
