Gebrauchs- und Montageanweisung
Elektro-Barbecue-Grill
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor
Aufstellung – Installation – Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schäden.
de-DE
M.-Nr. 07 173 160

Werbung

loading

  Verwandte Anleitungen für Miele CS 1312 BG

  Inhaltszusammenfassung für Miele CS 1312 BG

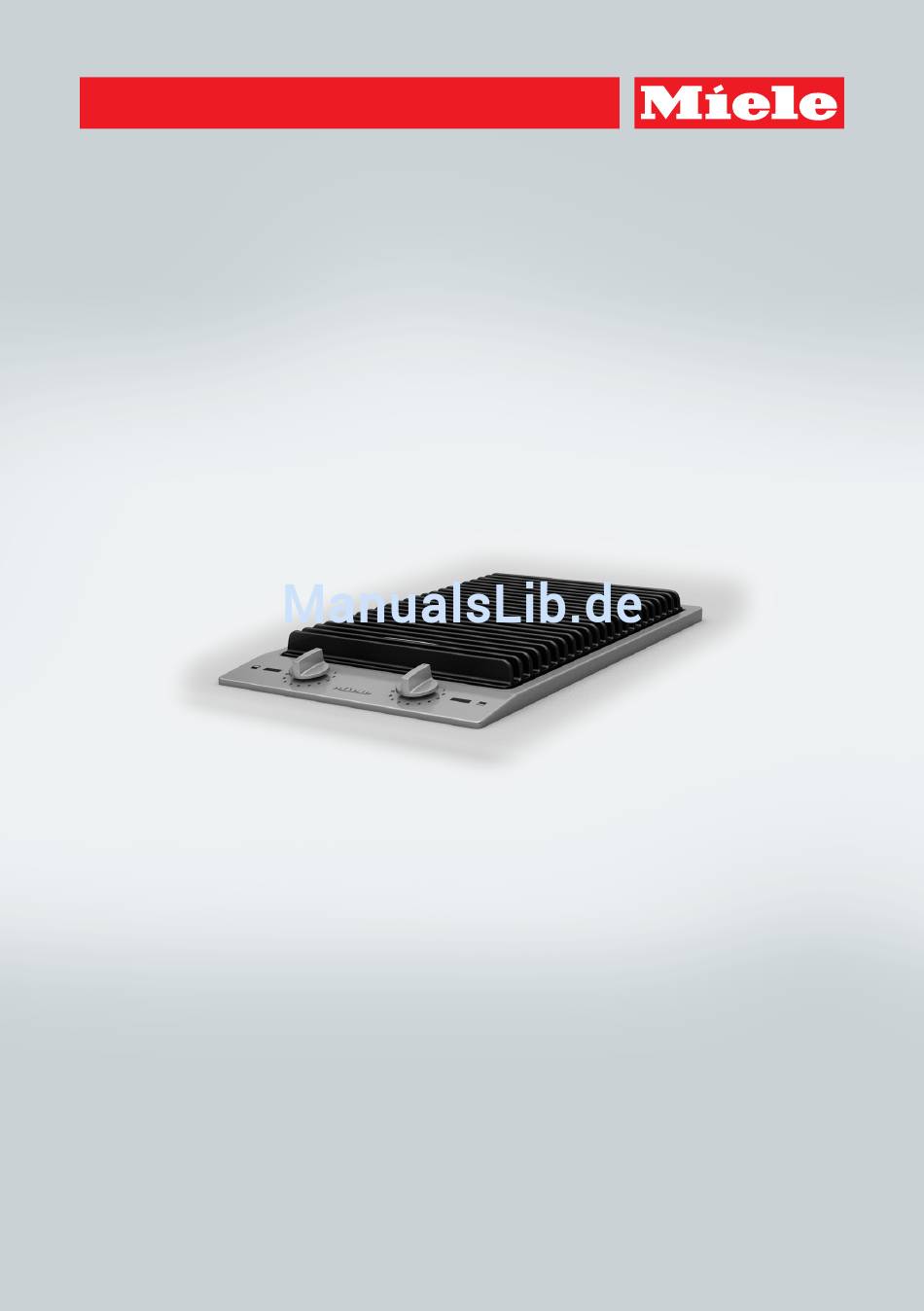

  • Seite 1 Gebrauchs- und Montageanweisung Elektro-Barbecue-Grill Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-DE M.-Nr. 07 173 160...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Warnungen .............. 4 Ihr Beitrag zum Umweltschutz................ 13 Übersicht...................... 14 Grill ........................14 CS 1312...................... 14 CS 1322...................... 15 Anzeigeelemente ....................15 Mitgeliefertes Zubehör ..................16 Erstinbetriebnahme.....................  17 Combiset erstmalig reinigen.................. 17 Combiset erstmalig in Betrieb nehmen ..............17 Grilltabelle ......................
  • Seite 3 Inhalt Einbaumaße ...................... 35 CS 1312......................... 35 CS 1322......................... 36 Einbau mehrerer Combiset ................ 37 Einbau........................ 39 Elektroanschluss .................... 43 Kundendienst, Typenschild, Garantie.............. 45 Produktdatenblätter ....................  46...
  • Seite 4: Sicherheitshinweise Und Warnungen

    Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Grill. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und...
  • Seite 5 Sicherheitshinweise und Warnungen Bestimmungsgemäße Verwendung  Dieser Grill ist für die Verwendung im Haushalt und in haushalts- üblichen Aufstellumgebungen bestimmt.  Dieser Grill ist nicht für die Verwendung im Außenbereich be- stimmt.  Verwenden Sie den Grill ausschließlich im haushaltsüblichen Rah- men zum Zubereiten und Warmhalten von Speisen.
  • Seite 6 Sicherheitshinweise und Warnungen Kinder im Haushalt  Kinder unter acht Jahren müssen vom Grill ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.  Kinder ab acht Jahren dürfen den Grill nur ohne Aufsicht bedie- nen, wenn ihnen der Grill so erklärt wurde, dass sie ihn sicher bedie- nen können.
  • Seite 7 Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.  Beschädigungen am Grill können Ihre Sicherheit gefährden. Kon- trollieren Sie ihn auf sichtbare Schäden. Nehmen Sie niemals ein be- schädigtes Gerät in Betrieb.
  • Seite 8  Garantieansprüche gehen verloren, wenn der Grill nicht von einem von Miele autorisierten Kundendienst repariert wird.  Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.  Der Grill ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem bestimmt.
  • Seite 9 Sicherheitshinweise und Warnungen  Wenn der Grill hinter einer Möbelfront (z. B. einer Tür) eingebaut wurde, schließen Sie diese niemals, während Sie den Grill verwen- den. Hinter der geschlossenen Möbelfront stauen sich Wärme und Feuchtigkeit. Dadurch können Grill, Umbauschrank und Fußboden beschädigt werden.
  • Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch  Der Grill wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Berühren Sie das Gerät nicht, solange es noch heiß sein kann.  Gegenstände in der Nähe des eingeschalteten Grills können durch die hohen Temperaturen anfangen zu brennen.
  • Seite 11 Sicherheitshinweise und Warnungen  Sie können sich am heißen Grill verbrennen. Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät mit Topfhandschuhen oder Topflappen. Verwenden Sie nur trockene Handschuhe oder Topflappen. Nasse oder feuchte Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.
  • Seite 12 Fett gesättigte Lavasteine können sich leicht entzünden. Reinigen Sie die Lavasteine regelmäßig und wechseln Sie diese rechtzeitig aus, wie im Kapitel "Reinigung und Pflege" beschrieben. Zubehör  Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn ande- re Teile verwendet werden, gehen Ansprüche aus Garantie, Gewähr- leistung und/oder Produkthaftung verloren.
  • Seite 13: Ihr Beitrag Zum Umweltschutz

    Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi-...
  • Seite 14: Übersicht

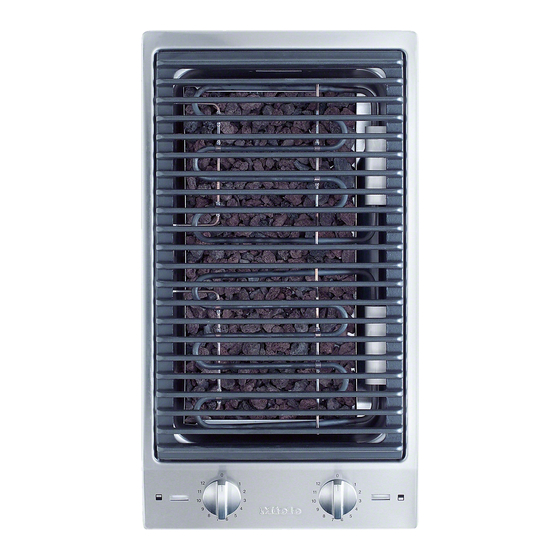

    Übersicht Grill CS 1312 a Grillrost f Symbole für Grillbereich b Grillheizkörper vorn g Anzeigeelemente c Grillheizkörper hinten Bedienknebel für den Grillbereich d Lavasteinbehälter h vorn e Ablaufhahn i hinten...
  • Seite 15: Cs 1322

    Übersicht CS 1322 a Grillroste f Symbole für Grillbereich b Grillheizkörper vorn g Anzeigeelemente c Grillheizkörper hinten Bedienknebel für den Grillbereich d Lavasteinbehälter h vorn e Ablaufhahn i hinten Anzeigeelemente j Betriebsanzeige...
  • Seite 16: Mitgeliefertes Zubehör

    Übersicht Mitgeliefertes Zubehör Lavasteine Grillzange Reinigungsbürste...
  • Seite 17: Erstinbetriebnahme

    Erstinbetriebnahme  Kleben Sie das Typenschild, das sich Combiset erstmalig in Betrieb bei den mitgelieferten Unterlagen be- nehmen findet, an die dafür vorgesehene Stel- Die Bauteile aus Metall sind mit einem le im Kapitel "Kundendienst, Typen- Pflegemittel geschützt. Wenn das Gerät schild, Garantie".
  • Seite 18: Grilltabelle

    Grilltabelle  [min] Grillgut Fleisch und Wurst Bratwurst 6–8 Filetsteak 4–10 Frikadellen 12–16 Hähnchenkeule 16–18 Lammkotelett 4–8 Leber 3–6 Putenschnitzel 8–10 Schaschlik 14–18 Schnitzel 8–12 Spare Ribs 15–20 T-Bone-Steak 10–20 Fisch / Meersfrüchte Forelle 12–16 Garnelen 2–4 Lachssteak 10–12 Makrele 10–12 Thunfischsteak 6–8...
  • Seite 19 Grilltabelle  [min] Grillgut Apfelscheiben 2–3 Sonstiges Röstbrot 2–3 Tofu 4–6  Grillzeit Die in der Tabelle angegebenen Zeiten sind Richtwerte und gelten für das Grillen bei Leis- tungsstufe 9–11 auf dem vorgeheizten Grill. Die Grilldauer hängt von Art, Beschaffenheit und Dicke des Grillgutes ab.
  • Seite 20: Bedienung

    Bedienung Grill vorbereiten Sie können den Grill mit oder ohne La- vasteine benutzen. – Ohne Lavasteine bleibt das Grillgut durch den aufsteigenden Wasser- dampf besonders saftig – Mit Lavasteinen wird das Grillaroma besonders intensiv.  Prüfen Sie, ob der Ablaufhahn ge- schlossen ist.
  • Seite 21: Einschalten

    Bedienung Der Grill hat 2 Heizkörper, die getrennt Grillen eingeschaltet und geregelt werden kön- Achten Sie beim Grillen darauf, dass nen. Bei großen Mengen können Sie die immer Wasser im Grillbecken vor- gesamte Fläche zum Grillen benutzen. handen ist. Gießen Sie gegebenen- Bei kleinen Mengen können Sie vorn falls Wasser nach.
  • Seite 22: Tipps

    Bedienung Tipps Nach dem Grillen  Schalten Sie den Grill aus. – Tupfen Sie feuchtes Grillgut mit Kü- chenkrepp trocken, um Spritzer beim  Reinigen Sie den Grill im handwar- Grillen zu vermeiden. men Zustand nach jedem Benutzen – Salzen Sie Fleisch erst nach dem (siehe Kapitel "Reinigung und Pfle- Grillen, da es sonst trocken wird.
  • Seite 23: Sicherheitseinrichtungen

    Sicherheitseinrichtungen Überhitzungsschutz Sicherheitsausschaltung Wenn zu wenig Wasser im Grillbecken Eine Sicherheitsausschaltung sorgt da- ist, schaltet ein Überhitzungsschutz die für, dass der Heizkörper nur beheizt Beheizung automatisch ab. wird, wenn er heruntergeklappt ist.  Gießen Sie kaltes Wasser nach. Sobald der Grill abgekühlt ist und der Heizkörper sich wieder einschaltet, kön- nen Sie weitergrillen.
  • Seite 24: Reinigung Und Pflege

    Reinigung und Pflege  Lassen Sie das Combiset vor jeder Verbrennungsgefahr! Reinigung abkühlen. Der Grill muss ausgeschaltet und ab- gekühlt sein.  Reinigen Sie das Combiset und Zu- behör nach jedem Benutzen.  Verletzungsgefahr!  Trocknen Sie das Combiset nach je- Der Dampf eines Dampfreinigers der feuchten Reinigung, um Kalkrück- kann an spannungsführende Teile...
  • Seite 25: Edelstahlrahmen/-Bedienblende

    Reinigung und Pflege Edelstahlrahmen/-bedienblen- Bedienknebel  Reinigen Sie den/die Bedienknebel mit einem Schwammtuch, etwas  Reinigen Sie den Rahmen und die Handspülmittel und warmem Wasser. Bedienblende mit einem Schwamm- Weichen Sie fest anhaftende Ver- tuch, etwas Handspülmittel und war- schmutzungen vorher ein. mem Wasser.
  • Seite 26: Heizkörper

    Verschmutzungen empfehlen Wenn sich die Menge der Lavasteine wir die Verwendung einer Edelstahl im Lavasteinbehälter um die Hälfte Spirale und des Miele Glaskeramik- verringert hat, müssen der Behälter und Edelstahlreinigers. aufgefüllt werden.  Lassen Sie das schmutzige Wasser ab und reinigen Sie den Ablauf mit ei- ner Flaschenbürste.
  • Seite 27: Was Tun, Wenn

    Verletzungsgefahr! Durch unsachgemäße Installations- und Wartungsarbei- ten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die Miele nicht haftet. Nur von Miele autorisierte Fachkräfte dürfen Installations- und Wartungsarbeiten sowie Reparaturen durchführen. Öffnen Sie niemals selbst das Gehäuse des Combisets.
  • Seite 28: Nachkaufbares Zubehör

    Nachkaufbares Zubehör Passend zu Ihren Geräten bietet Miele Drahtgestell für Grillplatte CSGP 1300 ein umfangreiches Sortiment an Miele Zubehören sowie Reinigungs- und Pfle- geprodukten. Diese Produkte können Sie ganz leicht im Miele Webshop bestellen. Drahtgestell klein Sie erhalten diese Produkte auch über Drahtgestell für Grillplatte CSGP 1400...
  • Seite 29 Nachkaufbares Zubehör Reinigungs- und Pflegemittel Glaskeramik- und Edelstahlreiniger 250 ml Entfernt stärkere Verschmutzungen, Kalkflecken und Aluminiumrückstände. Edelstahl-Pflegemittel 250 ml Einfache Entfernung von Wasserstrei- fen, Flecken und Fingerabdrücken. Ver- hindert ein schnelles Wiederverschmut- Mikrofasertuch Zum Entfernen von Fingerabdrücken und leichten Verschmutzungen...
  • Seite 30: Sicherheitshinweise Zum Einbau

    Sicherheitshinweise zum Einbau Um Schäden am Combiset zu vermeiden, darf es erst nach der Montage der Oberschränke und der Dunstabzugshaube eingebaut werden.  Die Furniere der Arbeitsplatte müssen mit hitzebeständigem Kle- ber (100 °C) verarbeitet sein, damit sie sich nicht lösen oder verfor- men.
  • Seite 31: Sicherheitsabstände

    Sicherheitsabstände Sicherheitsabstand oberhalb des Combisets Zwischen dem Combiset und einer dar- über angebrachten Dunstabzugshaube muss der vom Haubenhersteller ange- gebene Sicherheitsabstand eingehalten werden. Wenn die Angaben des Hau- benherstellers fehlen oder leicht ent- flammbare Materialien (z. B. ein Hänge- bord) über dem Combiset installiert sind, muss der Sicherheitsabstand min- destens 760 mm betragen.
  • Seite 32 Sicherheitsabstände Sicherheitsabstand hinten/seit- lich Beim Einbau eines Combiset dürfen sich an der Rückseite und an einer Sei- te (rechts oder links) beliebig hohe Schrank- oder Raumwände befinden (siehe Abbildungen).  Mindestabstand hinten vom Arbeits- Nicht erlaubt! plattenausschnitt bis zur Hinterkante der Arbeitsplatte: 50 mm  Mindestabstand rechts oder links vom Arbeitsplattenausschnitt bis zu ei-...
  • Seite 33 Sicherheitsabstände Sicherheitsabstand zu Nischenverkleidung Wenn eine Nischenverkleidung angebracht wird, muss ein Mindestabstand zwi- schen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tem- peraturen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand  zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen.
  • Seite 34: Hinweise Zum Einbau

    Hinweise zum Einbau Dichtung zwischen Combiset Geflieste Arbeitsfläche und Arbeitsplatte Die Fugen  und der schraffierte Be- reich unter der Auflagefläche des Com- bisets müssen glatt und eben sein, da- Combiset und Arbeitsplatte können mit das Combiset gleichmäßig aufliegt bei einem eventuell erforderlichen und die Dichtung unter dem Rand des Ausbau des Combiset beschädigt Geräteoberteils die Abdichtung zur Ar-...
  • Seite 35: Einbaumaße

    Einbaumaße CS 1312 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm e Ablaufhahn...
  • Seite 36: Cs 1322

    Einbaumaße CS 1322 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm e Ablaufhahn...
  • Seite 37: Einbau Mehrerer Combiset

    Einbau mehrerer Combiset Beispiel: 3 Combiset a Klemmfedern b Zwischenleisten c Zwischenraum zwischen Leiste und Arbeitsplatte d Abdeckung e Combiset-Breite minus 8 mm f Combiset-Breite g Combiset-Breite minus 8 mm h Arbeitsplattenausschnitt...
  • Seite 38 Einbau mehrerer Combiset Arbeitsplattenausschnitt errechnen Die Rahmen der Combiset liegen rechts und links außen jeweils 8 mm auf der Ar- beitsplatte auf.  Addieren Sie die Combiset-Breiten und ziehen Sie von der Summe 16 mm ab. Beispiel: 288 mm + 288 mm + 380 mm = 956 mm - 16 mm = 940 mm Abhängig vom Typ sind die Combiset 288 mm, 380 mm oder 576 mm breit (siehe Kapitel "Einbaumaße").
  • Seite 39: Einbau

    Einbau Arbeitsplatte vorbereiten  Erstellen Sie den Arbeitsplattenaus- schnitt wie in der Abbildung unter "Einbaumaße" angegeben bzw. wie berechnet (siehe Kapitel "Einbau mehrerer Combiset). Beachten Sie die Sicherheitsabstände (siehe Kapi- tel "Sicherheitsabstände"). Arbeitsplatte aus Holz  Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziel- lem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch...
  • Seite 40 Einbau Arbeitsplatte aus Naturstein Sie benötigen zum Befestigen der Klemmfedern bzw. Zwischenleisten starkes doppelseitiges Klebeband (kein mitgeliefertes Zubehör).  Verkleben Sie die seitlichen Ränder und den unteren Rand der Klemmfe- dern  bzw. Zwischenleisten  mit Silikon.  Füllen Sie den Zwischenraum  zwi- schen den Leisten ...
  • Seite 41 Einbau Einsetzen mehrerer Combiset Combiset einsetzen  Schieben Sie das eingebaute Combi-  Führen Sie die Netzanschlussleitung set zur Seite, bis die Löcher der Zwi- durch den Arbeitsplattenausschnitt schenleiste zu sehen sind. nach unten.  Legen Sie das Combiset (mit der Vor- derseite zuerst) in den Arbeitsplatten- ausschnitt.
  • Seite 42 Einbau Combiset anschließen  Schließen Sie das/die Combiset an das Elektronetz an.  Prüfen Sie die Funktion jedes Combi- set. Combiset herausheben Wenn das Combiset nicht von unten zugänglich ist, benötigen Sie ein Spe- zialwerkzeug zum herausheben.  Wenn das Combiset von unten zu- gänglich ist, drücken Sie es von un- ten heraus.
  • Seite 43: Elektroanschluss

    Durch unsachgemäße Installations- gaben müssen mit denen des Netzes und Wartungsarbeiten oder Repara- übereinstimmen. turen können erhebliche Gefahren für den Benutzer entstehen, für die Miele Fehlerstromschutzschalter nicht haftet. Zur Erhöhung der Sicherheit empfiehlt Miele kann nicht für Schäden verant- der VDE bzw. ÖVE, dem Combiset...
  • Seite 44 Elektroanschluss Vom Netz trennen Wechsel der Netzanschluss- leistung  Personenschäden durch elektri- schen Schlag!  Personenschäden durch elektri- Das Netz ist nach der Trennung ge- schen Schlag! gen Wiedereinschalten zu sichern. Die Netzanschlussleitung darf nur von einer Elektro-Fachkraft ausge- Soll der Stromkreis des Gerätes vom wechselt werden, die die landesübli- Netz getrennt werden, machen Sie je chen Vorschriften und die Zusatzvor-...
  • Seite 45: Kundendienst, Typenschild, Garantie

    Kundendienst, Typenschild, Garantie Kundendienst Bei Störungen, die Sie nicht selbst beseitigen können, benachrichtigen Sie – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. Die Telefonnummer des Werkkundendienstes finden Sie am Ende dieser Ge- brauchs- und Montageanweisung. Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer.
  • Seite 46: Produktdatenblätter

    Produktdatenblätter Nachfolgend sind die Produktdatenblätter der in dieser Gebrauchs- und Monta- geanweisung beschriebenen Modelle angehängt. Informationen zu elektrischen Haushaltskochmulden nach Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen CS 1312 Anzahl der Kochzonen und/oder Kochflächen Bei kreisförmigen Kochzonen: Durchmesser der 1.
  • Seite 47 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
  • Seite 48 CS 1312 / CS 1322  de-DE M.-Nr. 07 173 160 / 16...
