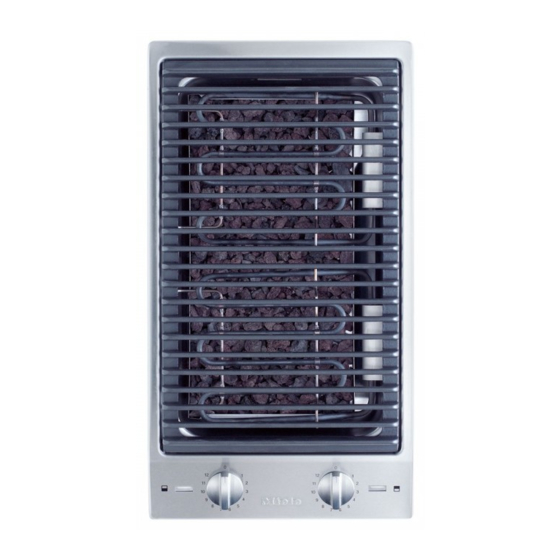

Miele CS 1312 Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für CS 1312:
- Gebrauchsanweisung (40 Seiten) ,
- Gebrauchs- und montageanweisung (48 Seiten) ,
- Gebrauchs- und montageanweisung (48 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miele CS 1312
Inhaltszusammenfassung für Miele CS 1312

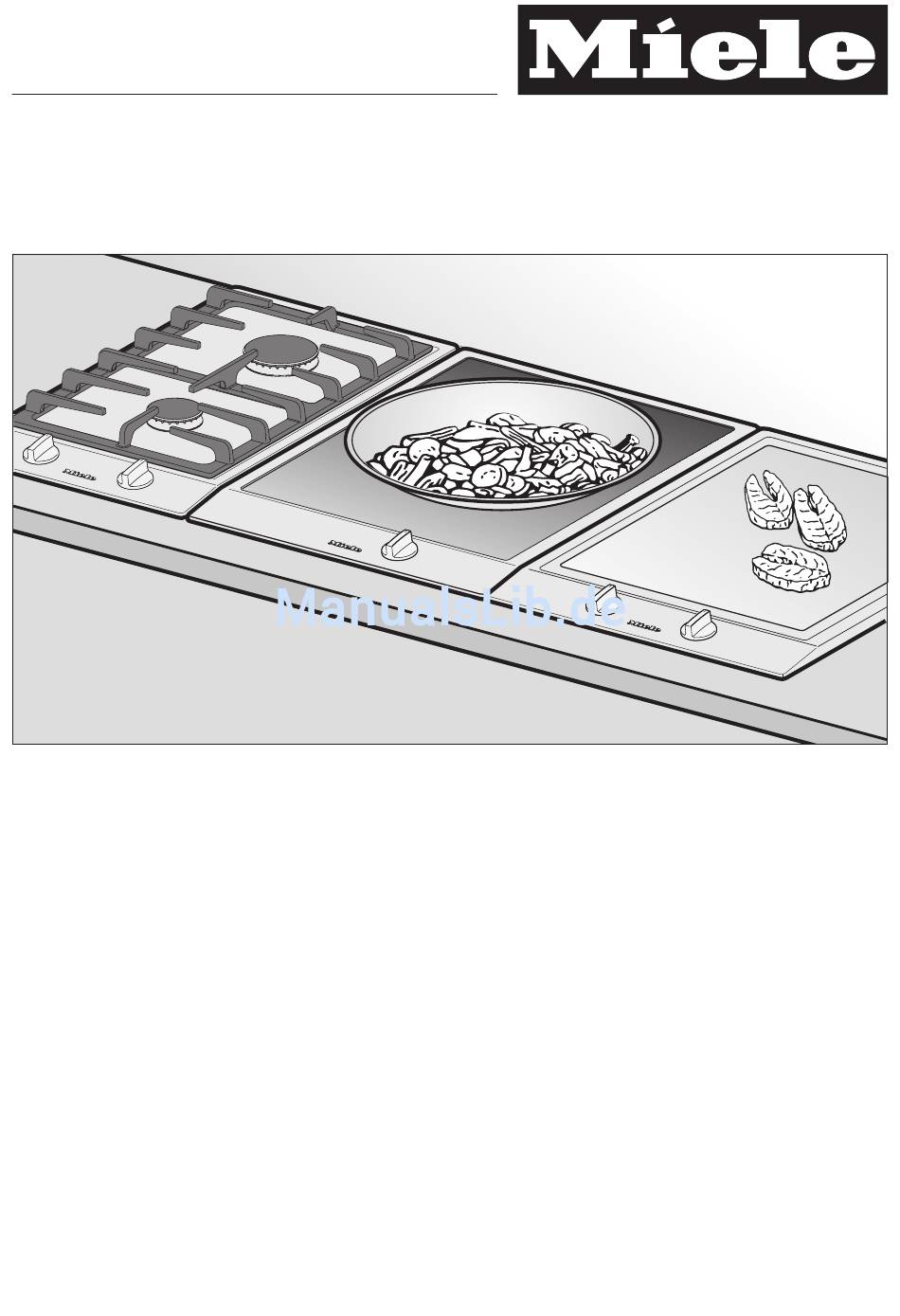

- Seite 1 Gebrauchs- und Montageanweisung Elektro-Barbeque-Grill CS 1312 CS 1322 de - DE Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 07 173 160...
-
Seite 2: Inhaltsverzeichnis
CS 1312 ........ -
Seite 3: Gerätebeschreibung
Gerätebeschreibung CS 1312 a Grillrost Bedienknebel für den Heizkörper: b Grillheizkörper vorn h vorne c Grillheizkörper hinten i hinten d Lavasteinbehälter e Ablaufhahn Anzeigeelement f Symbole für die Anordnung der Heizkörper g Anzeigeelement j Betriebsanzeige... -
Seite 4: Cs 1322
Gerätebeschreibung CS 1322 a Grillroste Bedienknebel für den Heizkörper: b Grillheizkörper vorn h vorne c Grillheizkörper hinten i hinten d Lavasteinbehälter e Ablaufhahn Anzeigeelement f Symbole für die Anordnung der Heizkörper g Anzeigeelement j Betriebsanzeige... - Seite 5 Gerätebeschreibung Mitgeliefertes Zubehör Lavasteine Grillzange Reinigungsbürste...
-
Seite 6: Sicherheitshinweise Und Warnungen
Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und ver- meiden Schäden am Gerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Sicherheitshinweise und War- nungen verursacht werden. - Seite 7 Sicherheitshinweise und Warnungen Bestimmungsgemäße Verwendung Dieser Grill ist für die Verwendung im Haushalt und in haushalts- ähnlichen Aufstellumgebungen bestimmt. Dieser Grill ist nicht für die Verwendung im Außenbereich be- stimmt. Verwenden Sie den Grill ausschließlich im haushaltsüblichen Rah- men zum Zubereiten und Warmhalten von Speisen. Alle anderen Anwendungsarten sind unzulässig.
- Seite 8 Sicherheitshinweise und Warnungen Kinder im Haushalt Kinder unter acht Jahren müssen vom Grill ferngehalten werden – es sei denn, Sie werden sie ständig beaufsichtigt. Kinder ab acht Jahren dürfen den Grill nur ohne Aufsicht bedie- nen, wenn ihnen das Gerät so erklärt wurde, dass sie es sicher be- dienen können.
- Seite 9 Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden. Beschädigungen am Grill können Ihre Sicherheit gefährden. Kon- trollieren Sie es auf sichtbare Schäden. Nehmen Sie niemals ein be- schädigtes Gerät in Betrieb.
- Seite 10 Öffnen Sie niemals das Gehäuse des Gerätes. Garantieansprüche gehen verloren, wenn der Grill nicht von ei- nem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 11 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Überhitztes Fett oder Öl, Lebensmittelreste und Fettrückstände in den Lavasteinen können sich entzünden und einen Brand entfa- chen. Lassen Sie den Grill niemals unbeaufsichtigt. Löschen Sie niemals Öl- und Fettbrände mit Wasser. Schalten Sie das Gerät aus und ersticken Sie die Flammen vorsichtig mit einer Löschdecke oder einem feuchten Geschirrtuch.
- Seite 12 Sicherheitshinweise und Warnungen Sie können sich am heißen Grill verbrennen. Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät mit Topfhandschuhen oder Topflappen. Verwenden Sie nur trockene Handschuhe oder To- pflappen. Nasse oder feuchte Textilien leiten die Wärme besser und können Verbrennungen durch Dampf verursachen.
- Seite 13 Fett gesättigte Lavasteine können sich leicht entzünden. Reinigen Sie die Lavasteine regelmäßig und wechseln Sie diese rechtzeitig aus, wie im Kapitel "Reinigung und Pflege" beschrieben Zubehör Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an- dere Teile verwendet werden, gehen Ansprüche aus Garantie, Ge- währleistung und/oder Produkthaftung verloren.
-
Seite 14: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträgli- cherheit notwendig waren. -
Seite 15: Vor Dem Ersten Benutzen
Vor dem ersten Benutzen Kleben Sie das Typenschild, das sich bei den Unterlagen Ihres Gerätes befin- det, an die dafür vorgesehene Stelle im Kapitel "Typenschild". Erste Reinigung ^ Entfernen Sie die Schutzhüllen a am Heizkörper und evtl. am Gerät ange- brachte Schutzfolien. -
Seite 16: Bedienung
Bedienung Grilltabelle Die in der Tabelle angegebenen Zeiten sind Richtwerte und gelten für das Grillen bei Leistungsstufe 9 -12 auf dem vorgeheizten Grill. Die Grilldauer hängt von Art, Beschaffenheit und Dicke des Grillgutes ab. Grillgut Grillzeit in Minuten Fleisch und Wurst Bratwurst 6 - 8 Filetsteak... - Seite 17 Bedienung Grillgut Grillzeit in Minuten Gemüse Auberginen 6 - 8 Folienkartoffeln, vorgegart 10 - 20 Gemüsespieße 5 - 6 Mais, vorgegart 5 - 8 Paprikastreifen 2 - 3 Tomatenhälften 2 - 4 Obst Ananasscheiben 2 - 3 Apfelscheiben 2 - 3 Sonstiges Röstbrot 2 - 3...
-
Seite 18: Grill Vorbereiten
Bedienung Grill vorbereiten CS 1312 Sie können den Grill mit oder ohne La- vasteine benutzen. Ohne Lavasteine bleibt das Grillgut durch den aufstei- genden Wasserdampf besonders saf- tig. Mit Lavasteinen wird das Grillaroma besonders intensiv. ^ Prüfen Sie, ob der Ablaufhahn ge- schlossen ist. -
Seite 19: Ein- Und Ausschalten
Bedienung Ein- und Ausschalten Grillen Der Grill hat 2 Heizkörper, die getrennt Achten Sie beim Grillen darauf, dass eingeschaltet und geregelt werden kön- immer Wasser im Grillbecken vor- nen. Bei großen Mengen können Sie handen ist. Gießen Sie gegebenen- die gesamte Fläche zum Grillen benut- falls Wasser nach. -
Seite 20: Tipps
Bedienung Tipps – Tupfen Sie feuchtes Grillgut mit Kü- chenkrepp trocken, um Spritzer beim Grillen zu vermeiden. – Salzen Sie Fleisch erst nach dem Grillen, da es sonst trocken wird. – Wir empfehlen, Grillgut zu marinie- ren. Dadurch schmeckt es beson- ders aromatisch. -
Seite 21: Sicherheitseinrichtungen
Sicherheitseinrichtungen Überhitzungsschutz Sicherheitsausschaltung Bei zu wenig Wasser im Grillbecken Eine Sicherheitsausschaltung sorgt da- schaltet ein Überhitzungsschutz das für, dass der Heizkörper nur beheizt Gerät automatisch ab. wird, wenn er heruntergeklappt ist. ^ Gießen Sie kaltes Wasser nach. Sobald das Gerät abgekühlt ist und der Heizkörper sich wieder einschaltet, können Sie weitergrillen. -
Seite 22: Reinigung Und Pflege
Reinigung und Pflege Um Beschädigungen der Edelstahl- Verwenden Sie zum Reinigen oberflächen zu vermeiden, verwen- keinesfalls ein Dampf-Reinigungs- den Sie bei der Reinigung keine gerät. Der Dampf kann an span- – soda-, alkali-, ammoniak-, säure- nungsführende Teile gelangen und oder chloridhaltigen Reinigungsmit- einen Kurzschluss auslösen. - Seite 23 Reinigung und Pflege Edelstahl Heizkörper Für die Reinigung eignet sich ein Glas- Grillrückstände am Heizkörper entfer- keramik- und Edelstahlreiniger (siehe nen Sie am besten mit einem Scheuer- Kapitel "Nachkaufbares Zubehör"). schwamm. Um ein schnelles Wiederverschmutzen zu verhindern, empfehlen wir die Ver- Lavasteine wendung eines Edelstahl-Pflegemittels Reinigen Sie die Lavasteine regelmä-...
- Seite 24 Gebrauch mit heißem Wasser und Handspülmittel. Bei starken Ver- schmutzungen empfehlen wir die Verwendung einer Edelstahl Spirale und des Miele Glaskeramik- und Edelstahlreinigers. ^ Lassen Sie das schmutzige Wasser ab und reinigen Sie den Ablauf mit einer Flaschenbürste. Spülen Sie mit heißem Wasser nach und trocknen...
-
Seite 25: Was Tun, Wenn
Was tun, wenn ...? Was ist zu tun, wenn ... Reparaturen an Elektrogeräten dür- fen nur von einer Elektro-Fachkraft ... das Gerät nach dem Einschalten durchgeführt werden. Durch un- nicht heiß wird? sachgemäße Reparaturen können Prüfen Sie, ob erhebliche Gefahren für den Benut- zer entstehen. -
Seite 26: Nachkaufbares Zubehör
(siehe Umschlag) und bei Ihrem Miele Fachhändler. Grillplatte CSGP 1300 Guss-Grillplatte zum Auflegen, mit einer glatten und einer geriffelten Seite, für CS 1312 Grillplatte CSGP 1400 Guss-Grillplatte zum Auflegen, mit einer glatten und einer geriffelten Seite, für CS 1322 Drahtgestell für Grillplatte CSGP1300... - Seite 27 Nachkaufbares Zubehör Griff Lavasteine Reinigungs- und Pflegemittel Glaskeramik- und Edelstahlreiniger 250 ml Entfernt stärkere Verschmutzungen, Kalkflecken und leichte Verfärbungen Edelstahl-Pflegemittel 250 ml Einfache Entfernung von Wasserstreifen, Flecken und Finger- abdrücken Verhindert ein schnelles Wiederverschmutzen Microfasertuch Entfernt Fingerabdrücke und leichte Verschmutzungen...
-
Seite 28: Sicherheitshinweise Zum Einbau
Alle Maße sind in mm angegeben Die Wandabschlussleisten müssen hit- zebeständig sein. Die Geräte CS 1312 (Grill) und CS 1322 (Grill) dürfen nicht direkt ne- ben dem CS 1421 (Salamander) einge- baut werden. Zwischen einem Grill und dem Salamander muss ein Mindestab- stand von 150 mm eingehalten werden. - Seite 29 Sicherheitshinweise zum Einbau Sicherheitsabstand oben Wenn unter einer Dunstabzugshau- be mehrere Geräte eingebaut sind, für die unterschiedliche Sicherheits- abstände angegeben werden, müs- sen Sie den größten geforderten Si- cherheitsabstand einhalten. Zwischen dem Gerät und einer ober- halb angebrachten Dunstabzugshaube muss der vom Haubenhersteller ange- gebene Sicherheitsabstand eingehalten werden.
- Seite 30 CS 1326 CS 1327 CS 1411 100 mm bei CS 1012 / CS 1012-1 150 mm bei CS 1421 CS 1312 CS 1322 200 mm bei CS 1034 / CS 1034-1 250 mm bei CS 1011 CS 1021. nicht erlaubt!
- Seite 31 Sicherheitshinweise zum Einbau Sicherheitsabstand zu Nischenverkleidung Wird eine Nischenverkleidung angebracht, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tempera- turen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand e zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen.
-
Seite 32: Geräte- Und Einbaumaße
Geräte- und Einbaumaße CS 1312 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm e Ablaufhahn... -
Seite 33: Cs 1322
Geräte- und Einbaumaße CS 1322 a Klemmfedern b vorn c Einbauhöhe d Einbauhöhe Netzanschlusskasten mit Netzanschlussleitung, L = 2000 mm e Ablaufhahn... -
Seite 34: Arbeitsplatte Vorbereiten
Arbeitsplatte vorbereiten ^ Erstellen Sie den Arbeitsplattenaus- schnitt für ein oder mehrere Geräte entsprechend der Maßskizzen. Beachten Sie den Mindestabstand zur Rückwand sowie rechts oder links zu einer Seitenwand. Siehe Kapitel "Sicherheitshinweise zum Einbau". ^ Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziel- lem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch... -
Seite 35: Einbau Von Mehreren Geräten
Einbau von mehreren Geräten Bei Einbau von mehr als einem Gerät muss zwischen den einzelnen Geräten je- weils eine Zwischenleiste b montiert werden. Siehe Kapitel "Klemmfedern und Zwischenleisten" befestigen. Arbeitsplattenausschnitt Arbeitsplattenausschnitt - zwei Geräte - drei Geräte Bei Einbau von drei Geräten ergibt Bei Einbau von zwei Geräten ergibt sich die Breite des sich die Breite des Arbeitsplattenaus-... - Seite 36 Einbau von mehreren Geräten Beispielrechnungen zum Arbeitsplattenausschnitt bei Einbau von drei Gerä- Gerätebreite minus 8 Gerätebreite Gerätebreite minus 8 Arbeitsplatten- ausschnitt 1032 1424 1124 1516 1136 1320 1136 Alle Maße in mm.
- Seite 37 Einbau von mehreren Geräten a Klemmfedern b Zwischenleisten c Zwischenraum zwischen Leiste und Arbeitsplatte d Abdeckung Die Befestigung der Klemmfedern a und Zwischenleisten b wird in der Abbil- dung für 3 Geräte dargestellt. Für jedes weitere Gerät ist eine zusätzliche Zwischenleiste erforderlich. Die Positi- on für die Befestigung einer zusätzlichen Zwischenleiste ist abhängig von der Ge- rätebreite B (288 mm / 380 mm / 576 mm).
-
Seite 38: Klemmfedern Und Zwischenleisten Befestigen
Klemmfedern und Zwischenleisten befestigen Arbeitsplatte aus Holz ^ Legen Sie die mitgelieferten Klemm- federn a und die Zwischenleisten b an den gekennzeichneten Stellen am oberen Rand des Ausschnittes auf. ^ Befestigen Sie die Klemmfedern und Zwischenleisten mit den mitgeliefer- ten Schrauben 3,5 x 25 mm. - Seite 39 Klemmfedern und Zwischenleisten befestigen Arbeitsplatte aus Naturstein Die Schrauben werden für Arbeits- platten aus Naturstein nicht benötigt. ^ Verkleben Sie die seitlichen Ränder und den unteren Rand der Klemmfe- dern a und Zwischenleisten b mit Silikon. ^ Füllen Sie den Zwischenraum e zwi- ^ Positionieren und befestigen Sie die schen den Leisten und der Arbeits- Klemmfedern a und Zwischenleisten...
-
Seite 40: Gerät / Geräte Einsetzen
Gerät / Geräte einsetzen ^ Führen Sie die Netzanschlussleitung ^ Legen Sie das nächste Gerät, begin- des Gerätes durch den Arbeitsplat- nend mit der Vorderseite, in den Ar- tenausschnitt nach unten. beitsplattenausschnitt hinein. ^ Legen Sie das Gerät, beginnend mit ^ Schließen Sie das Gerät / die Geräte der Vorderseite, in den Arbeitsplat- an das Elektronetz an (siehe Kapitel... -
Seite 41: Allgemeine Einbauhinweise
Allgemeine Einbauhinweise Dichtung zwischen Gerät und Ar- Geflieste Arbeitsfläche beitsplatte Die Fugen a und der schraffierte Be- Das Dichtungsband unter dem Rand reich unterhalb der Geräteauflageflä- des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeits- che müssen glatt und eben sein, damit platte. -
Seite 42: Elektroanschluss
Elektroanschluss Es wird empfohlen, das Gerät über eine Der Hersteller macht darauf auf- Steckdose an das Elektronetz anzu- schließen. Dadurch wird der Kunden- merksam, dass keine Haftung für dienst erleichtert. mittelbare oder unmittelbare Schä- Achten Sie darauf, dass die Steckdose den übernommen wird, die durch nach Einbau des Gerätes zugänglich unsachgemäßen Einbau oder fal-... - Seite 43 Elektroanschluss Vom Netz trennen Wechsel der Netzanschlussleitung Soll der Stromkreis des Gerätes vom Bei Wechsel der Anschlussleitung darf Netz getrennt werden, machen Sie je nur der spezielle Leitungstyp H 05 VV-F nach Installation in der Verteilung fol- (PVC-isoliert) verwendet werden, der gendes: beim Hersteller oder Kundendienst er- hältlich ist.
-
Seite 44: Kundendienst / Typenschild / Garantie
Kundendienst / Typenschild / Garantie Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie bitte: – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. Die Telefonnummer des Werkkundendienstes finden Sie auf der Rückseite die- ser Gebrauchsanweisung. Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer Ihres Gerätes. - Seite 48 Änderungen vorbehalten / 4012 M.-Nr. 07 173 160 / 13...
