elero ProLine Objecta Bedienungsanleitung

DE

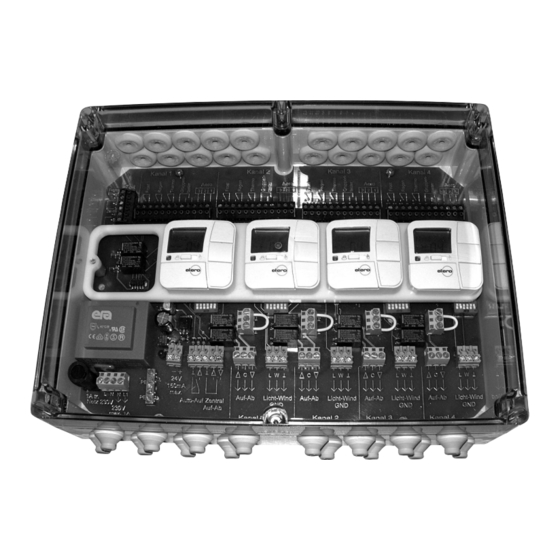

Objektsteuerung ProLine Objecta
Allgemeines
Die ProLine Objecta ist eine Zentralsteuereinheit für 4 Fassaden
zur Ansteuerung von ProLine Gruppen- oder Motorsteuer-
geräten. An jeder Fassade haben Sie die Möglichkeit Wind-,
Licht-, Temperatur-, Regen- und Frostsensoren anzuschließen.
Die Auswertung der Sensordaten erfolgt über 4 integrierte
AeroTec-Bedienteile (alle Geräte müssen auf GRUPPEN-
STEUERGERÄT eingestellt sein), zusätzlich besteht die
Möglichkeit je Fassade einen Gruppentaster anzuschließen.
Jeder Fassade ist ein Sensorausgang Licht, ein Sensorausgang
Wind- und einen GND-Ausgang zugeordnet. Werden diese
Ausgänge auf nachfolgende AeroTec-Schaltgeräte geschaltet,
besteht die Möglichkeit der individuellen Einstellung der Licht-
und Windwerte einzelner Etagen.
Technische Daten
Spannungsversorgung
Spannungsversorgung für externe Geräte
Leistungsaufnahme
Schutzart
Schaltleistung
Ausgänge
Zulässige Umgebungstemperatur
Maße (H x B x T)
Optional können Sie die ProLine Objecta mit einem Uhren- oder
Funkmodul bestücken.
Mittels zweipoligen Dip-Schaltern können die Uhren- oder
Funkbefehle AUF/AB für die jeweilige Fassaden
(Auf/Zu getrennt) ein oder ausgeschaltet werden.
Die einzelnen Steuergeräte werden mit einer abgeschirmten
Steuerleitung *0,8 mm l oder einer Fernsprechleitung
YJ-ST *0,6 mm l untereinander verbunden. Die Netzzuleitung
für die jeweiligen Steuergeräte wird dem Raum entnommen,
in dem sie montiert sind (Absicherung der Zuleitung gemäß den
angeschlossenen Verbrauchern bemessen).
1~230V/50Hz
24 V DC max. 150 mA
max. 10VA
IP 54
4 x max. 5A/250V AC bei cos f = 1 (potentialfrei)
230V/50 Hz
0 bis 55°C
230 mm x 300 mm x 90 mm
GRUPPE
