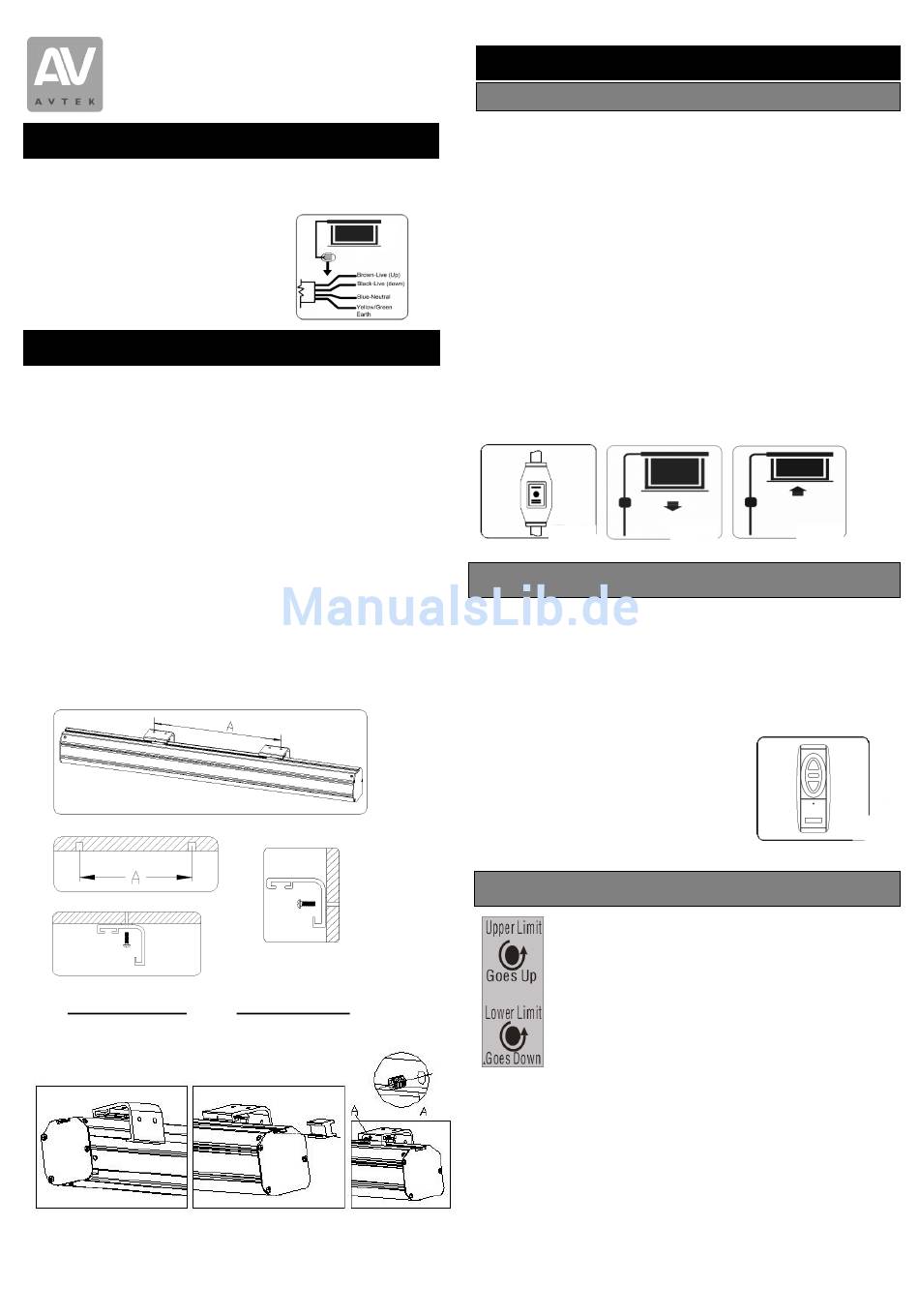

Elektrické plátno
Návod k obsluze
Technické údaje elektrického obvodu
Přečtěte si informace na obalu a pouzdře plátna.
Napětí: 100 V ~ 120 V, 60 Hz
nebo 220 V~ 240 V, 50 Hz
Příkon: 125 W (maximálně)
(Obr. vodiče - shora:)
Hnědý: pod napětím (svinování)
Černý: pod napětím (odvíjení)
Modrý: neutrální
Žlutozelený: uzemnění
Instalace
Plátno můžete zavěsit na zeď nebo pod strop. Způsob instalace
závisí na individuálních potřebách uživatele. Pokaždé však
kontrolujte, aby bylo používáno vhodné příslušenství. Na
nástěnnou nebo stropní montáž na dřevěném povrchu
používejte šrouby do dřeva 6 x 50 mm. Pokud chcete plátno
nainstalovat na cihlovou, betonovou nebo sádrovou zeď,
použijte šrouby 6 x 60 mm a kotvy nebo plastové kolíky vhodné
pro daný typ stěny.
Montáž na stropě / na stěně
Odmontujte lištu s profilem "Ι" a vysuňte ji z hliníkového pláště.
Odpojte od konstrukce úchytky s profilem "L" a pomocí vrtačky a
šrouby jej připevněte ke stropu nebo stěně. Úchytky musí být
upevněny v jedné rovině, rovnoběžně vůči sobě. Doporučená
délka mezi úchytkami označená na obrázku jako A musí být
zhruba 1/3 celkové délky konstrukce. Následně konstrukci
zavěste na panty umístěné na zadní vnitřní stěně úchytů s
profilem L. Profil "Ι" zasuňte zpět doprostřed úchytů a dotáhněte
jej pomocí šroubů a nářadí dodávaných v kompletu.
Montáž na stropě
6
Montáž na stěně
Používání plátna
Obsluha kabelovým ovladačem (obr. 1)
Síťový kabel připojte do zásuvky (nejdříve zkontrolujte, zda je
v zásuvce vhodné napětí). Uložte síťový kabel tak, aby o něj nikdo
nemohl zakopnout ani za něj zatáhnout, v bezpečné vzdálenosti
od horkých předmětů a povrchů. V případě potřeby použití
prodlužovacího kabelu musí mít stejné parametry povolené
intenzity proudu.
Odvíjení plátna (obr. 2)
Přepínač nastavte do polohy < = >. Plátno se rozvine a až se
úplně vysune z pouzdra, motor se automaticky zastaví.
Svinování plátna (obr. 3)
Přepínač nastavte do polohy < - >. Plátno se svine a až se úplně
zasune do pouzdra, motor se automaticky zastaví.
Pokud chcete převíjení plátna zastavit ručně,
přepínač nastavte do polohy <0>.
Obr. 1
Obsluha bezdrátovým ovladačem (obr. 4)
Rozvíjení plátna
Zmáčkněte dolní tlačítko ovladače. Plátno se rozvine a až se
úplně vysune z pouzdra, motor se automaticky zastaví.
Svinování plátna
Zmáčkněte horní tlačítko ovladače. Plátno se svine a až se
úplně zasune do pouzdra, motor se
automaticky zastaví.
Pokud chcete převíjení plátna
zastavit ručně
v částečně rozvinuté
poloze, na dálkovém
zmáčkněte střední tlačítko.
Nastavování
Horní omezovač:
spodní lišty plátna při jeho plném svinutí. Pokud se
má během svinování plátna jeho spodní lišta
zastavit blíže k pouzdru, otočte kolečko „Upper
Limit" v protisměru pohybu hodinových ručiček.
Dolní omezovač:
spodní lišty plátna při jeho plném rozvinutí. Pokud se
má během rozvíjení plátna jeho spodní lišta zastavit níže, otočte
kolečko „Lower Limit" v protisměru pohybu hodinových ručiček
Obr. 2 Obr. 3
ovladači
Umožňuje nastavit polohu
Umožňuje nastavit polohu
Obr. 4
.
