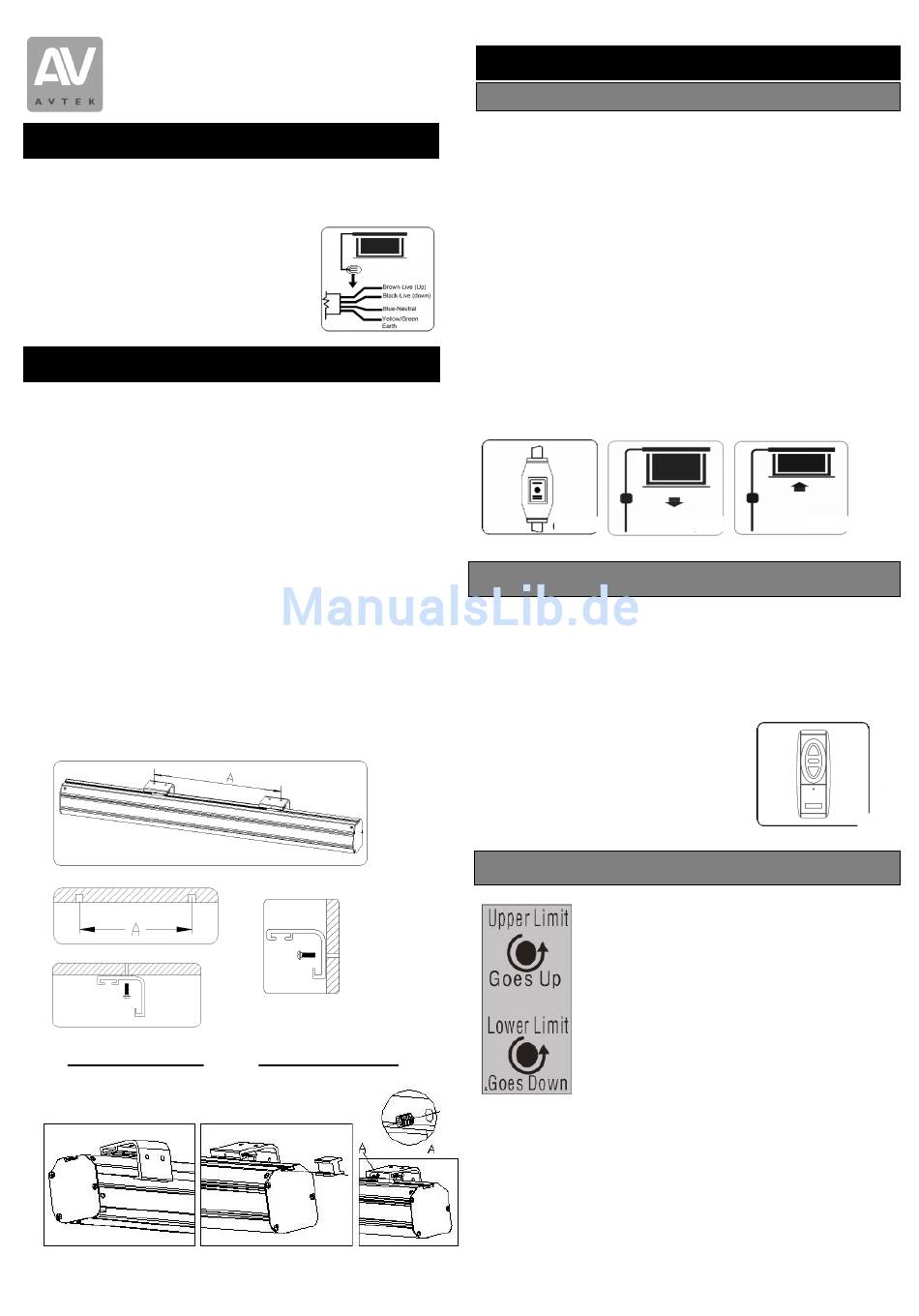

Ekran elektryczny
Instrukcja obsługi
Dane techniczne układu elektrycznego
Należy zapoznać się z informacjami na opakowaniu
i na obudowie ekranu.
Napięcie: 100 V ~ 120 V, 60 Hz
lub 220 V ~ 240 V, 50 Hz
Pobór mocy: 125 W (maksymalnie)
(Rys. przewody - od góry:)
Brązowy – pod napięciem (zwijanie)
Czarny – pod napięciem (rozwijanie)
Niebieski – neutralny
Żółto-zielony – uziemienie
Instalacja
Ekran można zawiesić na ścianie lub pod sufitem. Rodzaj
instalacji zależy od indywidualnych potrzeb użytkownika. W
każdym przypadku należy jednak dopilnować, aby zostały użyte
właściwe akcesoria.
Do montażu ściennego lub sufitowego na powierzchni
drewnianej należy użyć wkrętów do drewna ø6 x 50 mm.
Aby zainstalować ekran na ścianie ceglanej, betonowej lub
gipsowej, należy użyć wkrętów ø6 x 60 mm i odpowiednich dla
rodzaju ściany kotw lub plastikowych kołków.
Montaż na suficie/na ścianie
Odkręć listwę o profilu „Ι" i wysuń ją z aluminiowej obudowy.
Odłącz od obudowy uchwyty o profilu „L" i za pomocą wiertarki i
wkrętów przymocuj je do sufitu lub ściany. Uchwyty powinny
zostać zamocowane i w jednej linii, równolegle względem siebie.
Zalecana odległość między uchwytami, oznaczona na rysunku
jako A, powinna wynieść ok. 1/3 całkowitej długości obudowy.
Następnie zawieś obudowę na zaczepach znajdujących się na
tylnej wewnętrznej ścianie uchwytów o profilu L. Z powrotem
wsuń profil „Ι" w środek uchwytów i przykręć go za pomocą
załączonych do zestawu śrub i narzędzi.
Instalacja na suficie
2
Instalacja na ścianie
Korzystanie z ekranu
Obsługa za pomocą pilota przewodowego (Rys. 1)
Podłącz przewód zasilający do gniazdka (najpierw upewnij się,
że gniazdko ma właściwe napięcie). Ułóż przewód zasilający tak,
aby nikt nie mógł się o niego potknąć ani go pociągnąć, z dala
od gorących przedmiotów i powierzchni. Jeżeli istnieje potrzeba
użycia przedłużacza, powinien on posiadać takie same
parametry dot. dopuszczalnego natężenia prądu.
Rozwijanie ekranu
Ustaw przełącznik w położeniu < = >. Arkusz ekranu rozwinie się,
a gdy całkowicie wysunie się z obudowy, silnik automatycznie
zatrzyma się.
Zwijanie ekranu
(Rys. 3)
Ustaw przełącznik w położeniu < - >. Arkusz ekranu zwinie się, a
gdy całkowicie schowa się w obudowie, silnik automatycznie
zatrzyma się.
Aby ręcznie zatrzymać przewijanie ekranu
ustaw przełącznik w położeniu < O >.
Rys. 1
Obsługa za pomocą pilota bezprzewodowego (Rys. 4)
Rozwijanie ekranu
Naciśnij dolny przycisk pilota. Arkusz ekranu rozwinie się, a gdy
całkowicie wysunie się z obudowy, silnik automatycznie
zatrzyma się.
Zwijanie ekranu
Naciśnij górny przycisk pilota. Arkusz ekranu zwinie się, a gdy
całkowicie schowa się w obudowie,
silnik automatycznie zatrzyma się.
Aby ręcznie
przewijanie ekranu
częściowo rozwiniętej,
pilocie środkowy przycisk.
Regulacja
Górny ogranicznik
położenie dolnej listwy ekranu przy jego pełnym
zwinięciu. Jeżeli
dolna listwa ma zatrzymywać się bliżej obudowy,
obróć pokrętło „Upper Limit" w kierunku
przeciwnym do ruchu wskazówek zegara.
Dolny ogranicznik
położenie dolnej
pełnym rozwinięciu. Jeżeli przy rozwijaniu
ekranu jego dolna listwa ma zatrzymywać się niżej, obróć
pokrętło „Lower Limit"
wskazówek zegara.
(Rys. 2)
Rys. 2 Rys. 3
zatrzymać
w pozycji
naciśnij na
— Pozwala wyregulować
przy zwijaniu ekranu jego
— Pozwala wyregulować
listwy ekranu
w kierunku przeciwnym do ruchu
Rys. 4
przy jego
