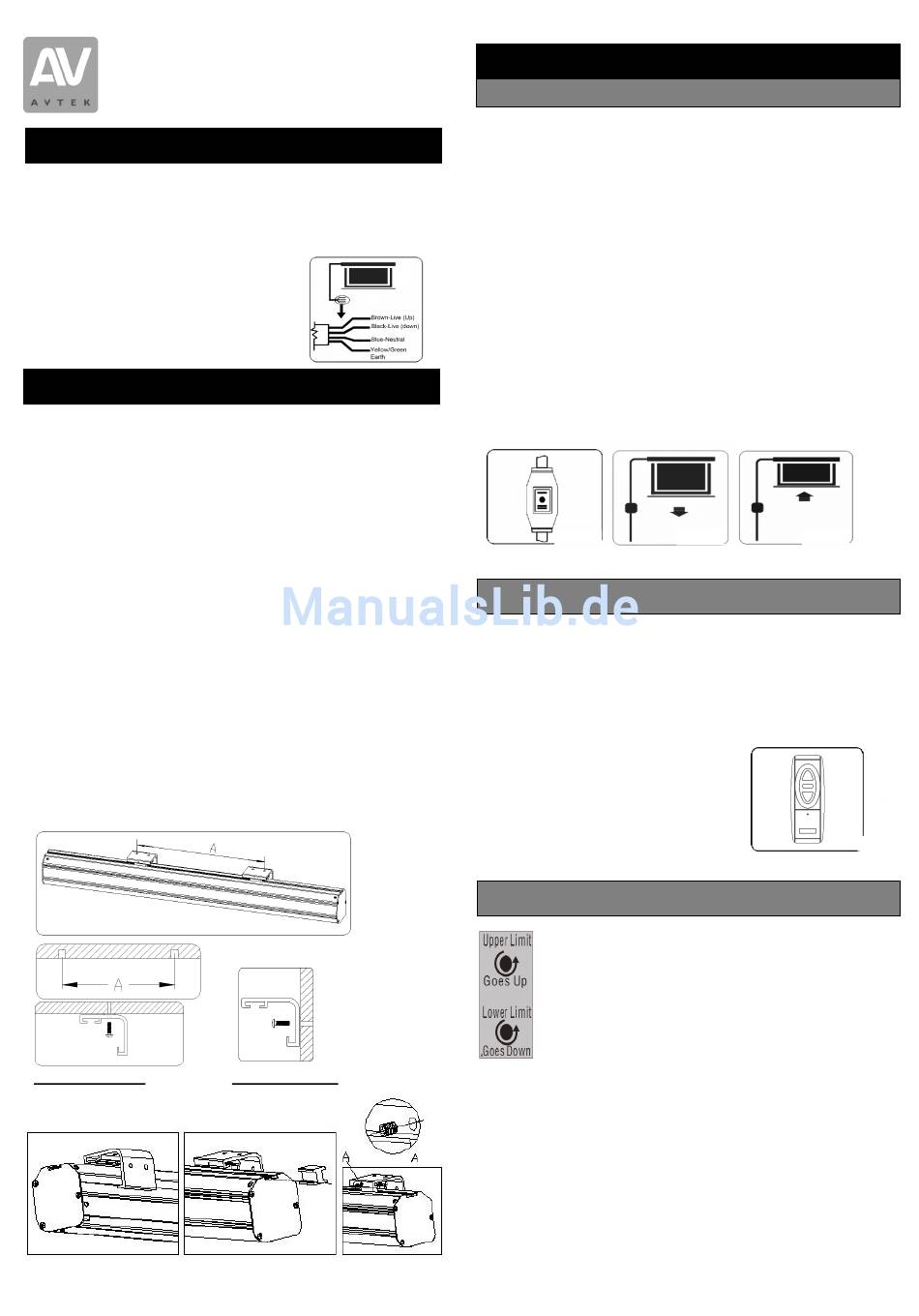

Leinwand, elektrisch
Gebrauchsanweisung
Technische Angaben des elektrischen Aufbaus
Siehe Informationen auf der Verpackung
und auf dem Leinwandgehäuse.
Spannung: 100 V ~ 120 V, 60 Hz
oder 220 V ~ 240 V, 50 Hz
Leistungsabnahme: 125 W (maximal)
(Abb. Leitungen – von oben:)
Braun – unter Spannung (Einrollen)
Schwarz – unter Spannung (Ausrollen)
Blau – neutral
Gelb-grün – Erdung
Installation
Die Leinwand kann an der Wand oder unter der Decke angebracht
werden. Die Installationsart hängt von individuellen Wünschen des
Benutzers ab. In jedem Fall muss jedoch sichergestellt werden, dass
angemessenes Zubehör verwendet wird.
Zur Wand- oder Deckenmontage
Holzschrauben ø6 x 50 mm verwenden.
Um die Leinwand an einer Ziegel-, Beton- oder Gipswand anzubringen,
Schrauben ø6 x 60 mm und für die jeweilige Wandart entsprechende
Dübel verwenden.
Wand-/Deckenmontage:
„I"-Profilleiste lösen und aus dem Aluminiumgehäuse herausschieben.
Die „L"-Profilhalterungen
Bohrmaschine und Schrauben an der Decke bzw. Wand montieren. Die
Halterungen sollen einander parallel und in einer Linie befestigt werden.
Empfohlener Abstand der Halterungen, auf der Zeichnung als A
gekennzeichnet, soll ca. 1/3 der Gesamthöhe des Gehäuses. Danach
hängen Sie das Gehäuse auf die Klemmen an der hinteren Innenwand
der „L"-Profilhalterungen auf. Das „I"-Profil wieder in die Mitte zwischen
der Halterungen einschieben und mit mitgelieferten Schrauben und
Werkzeugen anschrauben.
Deckenmontage
4
auf einer Holzoberfläche
vom Gehäuse trennen und
Wandmontage
Benutzung der Leinwand
Steuerung mit der Kabelfernbedienung (Abb. 1)
Das Netzkabel an die Steckdose anschließen (zunächst überprüfen, ob
die richtige Spannung vorliegt). Das Netzkabel so legen, dass niemand
darüber stolpern oder daran ziehen kann, weit weg von heißen
Gegenständen und Flächen. Bei Benutzung eines Verlängerungskabels
sollte dies die zugelassene Spannung bezüglich die gleichen Parameter
besitzen.
Ausrollen der Leinwand
Den Schalter in Stellung < = > schalten. Die Projektionsfläche rollt sich
aus und der Motor schaltet sich automatisch ab, wenn sie komplett
ausgerollt ist.
Einrollen der Leinwand
Den Schalter in Stellung < - > schalten. Die Projektionsfläche wird
eingerollt und der Motor schaltet sich automatisch ab, wenn sie komplett
eingerollt ist.
Zum
Ein-/Ausrollens
Den Schalter auf < O > stellen.
Abb. 1
Steuerung mit der Fernbedienung (Abb. 4)
Ausrollen der Leinwand
mit der
Den unteren Knopf der Fernbedienung drücken. Die Projektionsfläche
rollt sich aus und der Motor schaltet sich automatisch ab, wenn sie
komplett ausgerollt ist.
Einrollen der Leinwand
Den oberen Knopf der Fernbedienung drücken. Die Projektionsfläche
wird eingerollt und der Motor schaltet sich
automatisch ab, wenn sie komplett eingerollt
ist.
Zum manuellen Anhalten des
Ein-/Ausrollens
der Fernbedienung drücken.
Regulierung
Obere Begrenzung
Lage der unteren Leinwand-Leiste bei ihrem vollständigen
Eingerollt-Sein. Wenn beim Einrollen die untere Leiste
dichter an dem Gehäuse anhalten soll, den Drehschalter
„Upper Limit" entgegen dem Uhrzeigersinn drehen.
Untere Begrenzung
Lage der unteren Leinwand-Leiste bei ihrem vollständigen Ausgerollt-Sein.
Wenn beim Ausrollen die untere Leiste weiter unten anhalten soll, den
Drehschalter „Lower Limit" entgegen dem Uhrzeigersinn drehen.
(Abb. 2)
(Abb. 3)
manuellen Anhalten
Abb. 2
den mittleren Knopf
— Erlaubt die Regulierung der
— Erlaubt die Regulierung der
des
Abb. 3
Abb. 4
