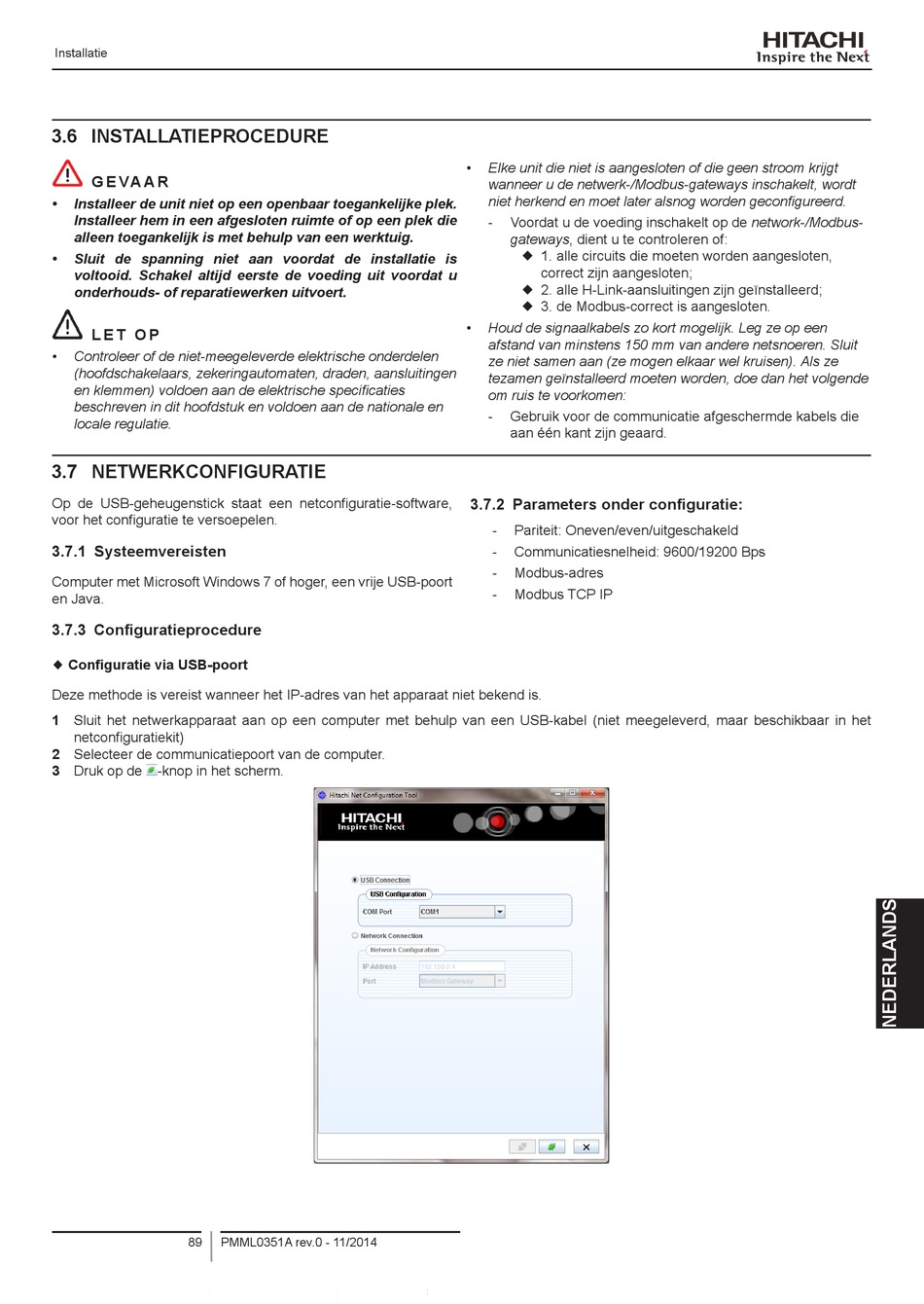

Installatieprocedure - Hitachi HC-A8MB Installations- Und Betriebshandbuch

Installatie

3.6 INSTALLATIEPROCEDURE

G E VA A R
• Installeer de unit niet op een openbaar toegankelijke plek.
Installeer hem in een afgesloten ruimte of op een plek die
alleen toegankelijk is met behulp van een werktuig.
• Sluit de spanning niet aan voordat de installatie is
voltooid. Schakel altijd eerste de voeding uit voordat u
onderhouds- of reparatiewerken uitvoert.
L E T O P
• Controleer of de niet-meegeleverde elektrische onderdelen
(hoofdschakelaars, zekeringautomaten, draden, aansluitingen
en klemmen) voldoen aan de elektrische specificaties
beschreven in dit hoofdstuk en voldoen aan de nationale en
locale regulatie.
3.7 NETWERKCONFIGURATIE
Op de USB-geheugenstick staat een netconfiguratie-software,
voor het configuratie te versoepelen.
3.7.1 Systeemvereisten
Computer met Microsoft Windows 7 of hoger, een vrije USB-poort
en Java.
3.7.3 Configuratieprocedure
Configuratie via USB-poort

Deze methode is vereist wanneer het IP-adres van het apparaat niet bekend is.
1 Sluit het netwerkapparaat aan op een computer met behulp van een USB-kabel (niet meegeleverd, maar beschikbaar in het
netconfiguratiekit)
2 Selecteer de communicatiepoort van de computer.
3 Druk op de -knop in het scherm.
89 PMML0351A rev.0 - 11/2014
• Elke unit die niet is aangesloten of die geen stroom krijgt
wanneer u de netwerk-/Modbus-gateways inschakelt, wordt
niet herkend en moet later alsnog worden geconfigureerd.
- Voordat u de voeding inschakelt op de network-/Modbus-
gateways, dient u te controleren of:
¡ 1. alle circuits die moeten worden aangesloten,
correct zijn aangesloten;
¡ 2. alle H-Link-aansluitingen zijn geïnstalleerd;
¡ 3. de Modbus-correct is aangesloten.
• Houd de signaalkabels zo kort mogelijk. Leg ze op een
afstand van minstens 150 mm van andere netsnoeren. Sluit
ze niet samen aan (ze mogen elkaar wel kruisen). Als ze
tezamen geïnstalleerd moeten worden, doe dan het volgende
om ruis te voorkomen:
- Gebruik voor de communicatie afgeschermde kabels die
aan één kant zijn geaard.
3.7.2 Parameters onder configuratie:
Pariteit: Oneven/even/uitgeschakeld
-
- Communicatiesnelheid: 9600/19200 Bps
- Modbus-adres
- Modbus TCP IP
