3 Hardware

3.3.4 Reset (RSTIN, RSTOUT)

Ein Reset bewirkt die Rückkehr des Mikrocontrollersystems in einen definierten
Anfangszustand. Die C-Control II Unit kennt grundsätzlich 3 Reset-Quellen
• Power-On-Reset: wird automatisch nach dem Einschalten der Betriebsspannung ausge-
führt.
• Hardware-Reset: wird ausgeführt wenn der RSTIN-Pin der Unit "low" gezogen und wie-
der losgelassen wird, z.B. durch kurzes Drücken eines angeschlossenen Reset-Tasters.
Werden am RSTIN-Pin die Ausgänge externer ICs oder Schaltungen angeschlossen, so
müssen diese Open-Collector bzw. Open-Drain-Charakter haben!
• Software-Reset: Über einen Assembler-Befehl ("SRST") kann softwaremäßig ein Reset aus-
gelöst werden.
Bitte beachten Sie: Kurzzeitige Ausfälle der Versorgungsspannung führen zu folgendem
Effekt: die 5V-Betriebsspannung des Controllers fällt gestützt durch Elektrolytkondensatoren
langsam ab. Sie steigt jedoch wieder auf 5V, bevor die Kondensatoren ganz entladen
sind ("Brown-Out"-Effekt). Dadurch unterbricht der Mikrocontroller seine Arbeit und erhält
keinen korrekten Power-On-Reset zum Neustart.

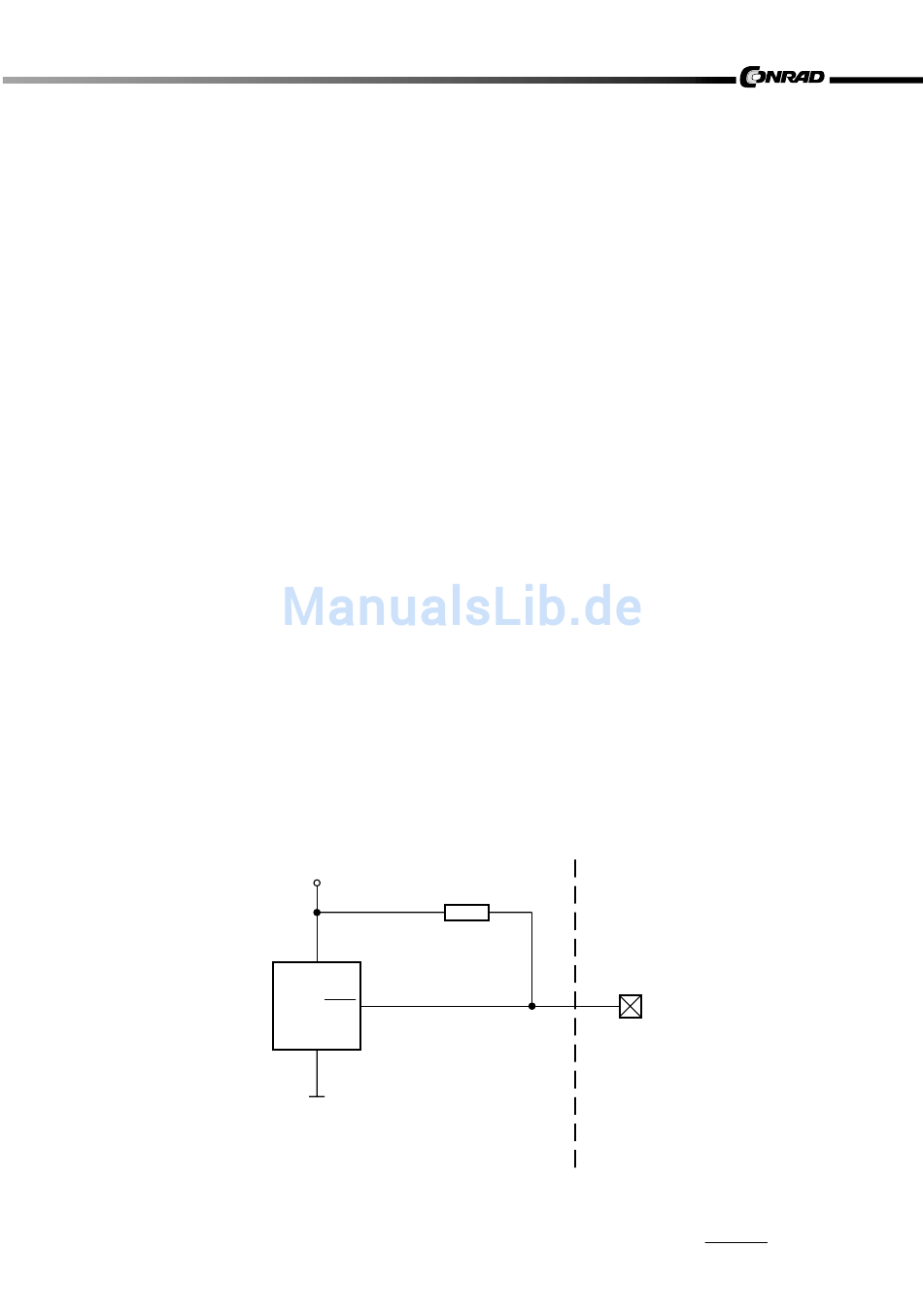

Sollte in einer Applikation die Gefahr kurzzeitiger Ausfälle der Versorgungsspannung
bestehen, muß eine Spannungswächterschaltung an die C-Control II Unit angeschlossen
werden, z.B. mit Hilfe des ICs TL 7757:
TL 7757
5V
1k
V cc
RESET
GND
RSTIN
CC2 UNIT
