Stromversorgung
Die Hauptplatine unterstützt ein ATX-Netzteil als Stromversorgungs-
system. Bevor Sie die Steckverbinder für die Stromversorgung einstecken,
stellen Sie stets sicher, dass alle Komponenten ordnungsgemäß installiert sind,
damit keine Schäden verursacht werden. Stellen Sie beim Anschluss des ATX-
Netzteils sicher, dass der Netzteil-Stecker richtig herum eingeführt wird und die
Stifte richtig ausgerichtet sind. Drücken Sie dann das Netzteil fest in den
Steckverbinder.

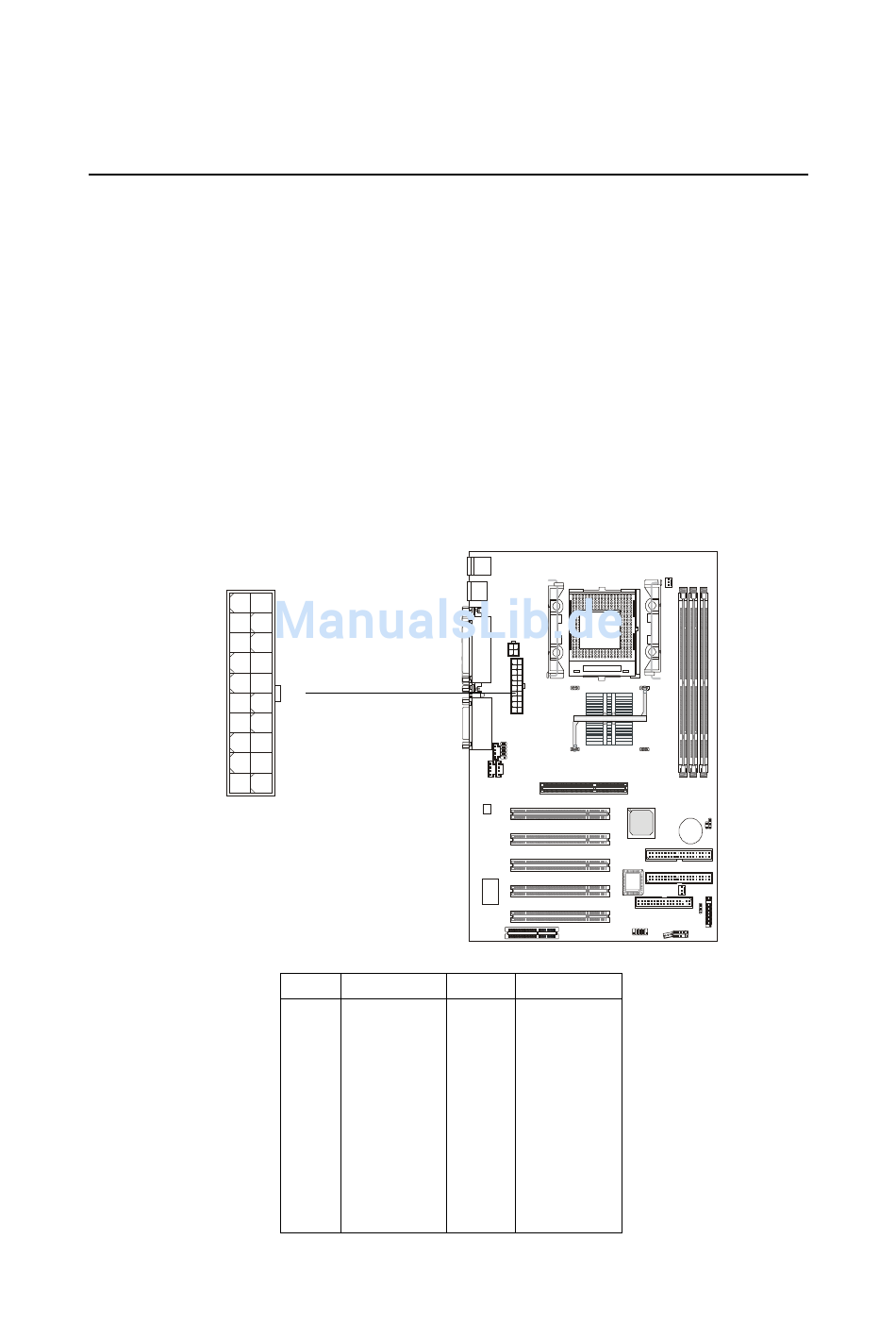

ATX 20-Pin-Stromversorgungsstecker
Mit diesem Stecker können Sie ein ATX-Netzteil anschließen. Der
Stromversorgungsstecker unterstützt die Instant Power on-Funktion, was
bedeutet, dass das System sofort hochfährt, wenn der Stromversorgungs-
stecker auf der Platine eingesteckt wird.
10
1
ATX Stromversorgungsstecker
20
11
PIN
SIGNAL
1
3,3V
2
3,3V
3
GND
4
5V
5
GND
6
5V
7
GND
8
PW_OK
9
5V_SB
10
12V
2 - 7
Einrichten der Hardware
PIN
SIGNAL
11
3,3V
12
-12V
13
GND
14
PS_ON
15
GND
16
GND
17
GND
18
-5V
19
5V
20
5V
