MONTAGE DES BOOTSST

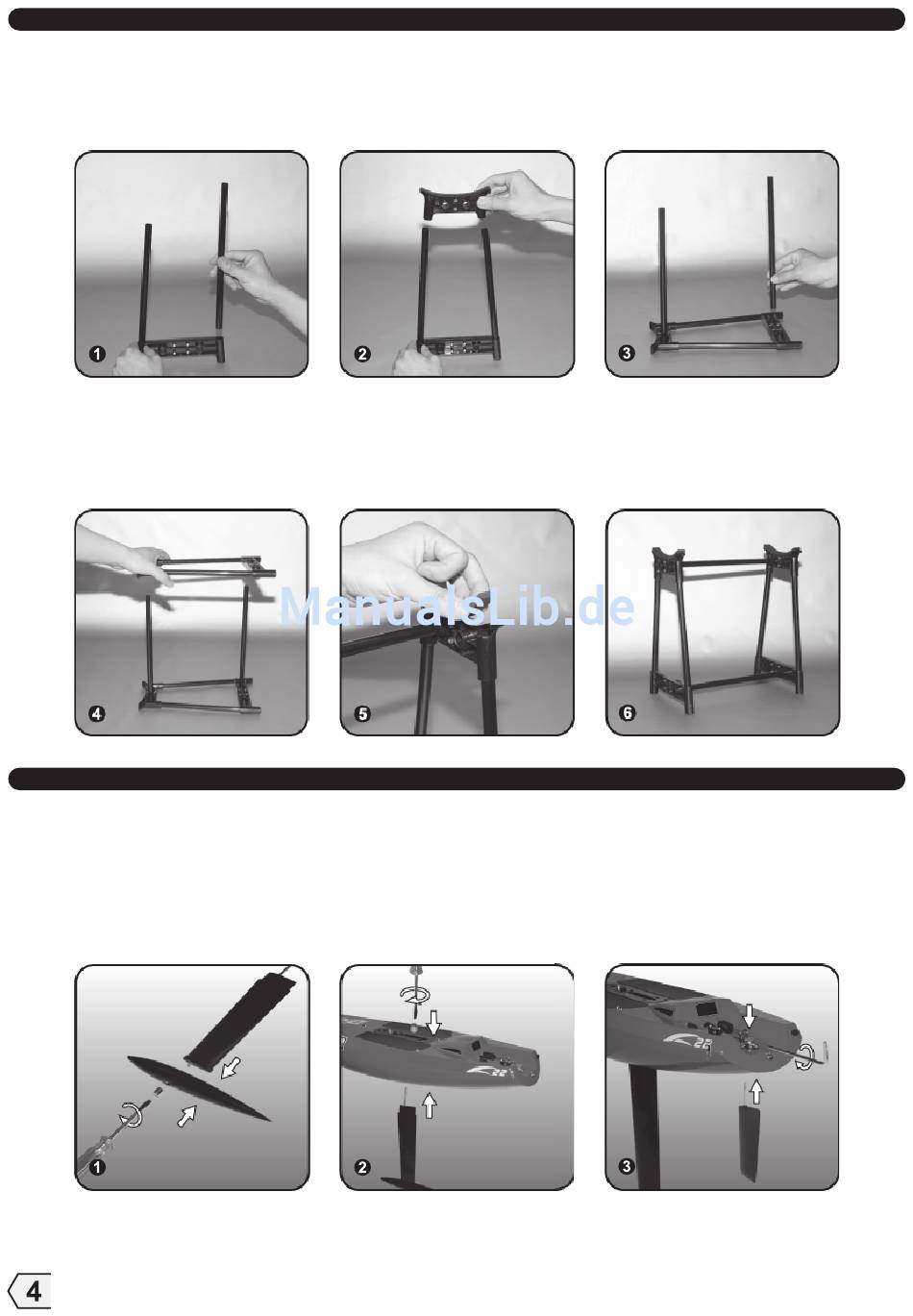

Nehmen Sie den Bootsständer aus dem Karton und montieren diesen, wie auf den Fotos gezeigt.
1. Befestigen Sie zwei ABS Rohre im unteren Bootsständer, wie auf Foto 1 gezeigt.
2. Nehmen Sie den oberen Bootsständer und stecken diesen auf die zwei montierten ABS Rohre, wie auf
Foto 2 gezeigt.
3. Befestigen sie zwei seitliche ABS Rohre in den zusammengebauten Bootsständer, wie auf Foto 3 ge-
zeigt.
4. Montieren Sie den anderen Bootsständer auf die gleiche Weise, wie in Schritt 1 & 2 beschrieben
wurde.
5. Verbinden Sie die beiden Füße des Bootsständers, wie auf dem Bild 4 gezeigt.
6. Befestigen Sie die zwei Rumpfschoner an der Oberseite des Bootständers, wie auf Bild 5 gezeigt.
Das Foto 6 zeigt den fertig montierten Bootsständer.
KIEL & BALLAST & RUDER MONTIEREN
1. Mit einem Schraubendreher und einer M4 Mutter sichern Sie Kiel und Ballast.
2. Mit einem Schraubendreher und einer M4 Mutter sichern Sie Kiel und Rumpf.
3. Schieben Sie die Ruderwelle nach oben durch die Unterseite des Hecks. Achten Sie auf die Richtung
des Ruders, wie gezeigt. Verwenden Sie einen 2.5 mm Innensechskantschlüssel und die Stellschraube,
um die Ruderwelle auf dem Ruderarm zu sichern. Vergewissern Sie sich, dass sich das Ruder frei be
wegen kann, und das Spiel nach oben und unten nicht mehr als 0.5 mm ist.
