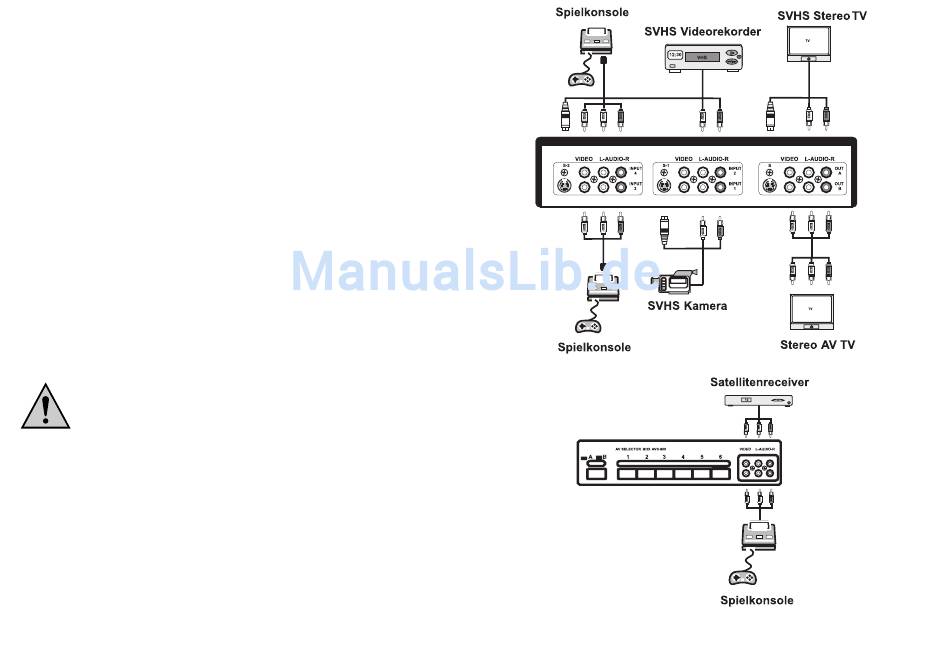

Anschluß der Ausgänge:
Anschluß von Geräten mit Cinchbuchsen:
•
Schließen Sie an die Ausgänge „OUT A" und „OUT B" das
Fernsehgerät oder den Videorekorder an
•
Das Videosignal (AV) wird an der gelben Cinchbuchse ausgege-
ben.
•
Das Audiosignal wird an der roten und der weißen Cinchbuch-
se ausgegeben. Die weiße Buchse ist der Ausgang für den lin-
ken Audiokanal, die rote Buchse ist der Ausgang für den rech-
ten Audiokanal.
Anschluß von Geräten mit SVHS Anschluß:
•
Schließen Sie an den Ausgang „S" das SVHS Fernsehgerät
oder den SVHS Videorekorder an.
•
Das Audiosignal wird an der roten und der weißen Cinchbuch-
se des Ausgangs „OUT A" ausgegeben. Die weiße Buchse ist
der Ausgang für den linken Audiokanal, die rote Buchse ist der
Ausgang für den rechten Audiokanal.
Das Umschaltpult ist nur für niederpegelige Video
und Audiosignale geeignet. Schließen Sie niemals
hochpegelige, energiereiche Signale, wie z.B. den
Lautsprecherausgang eines Verstärkers an. Über-
zeugen Sie sich vor dem Anschluß, indem Sie die
Anleitung der anzuschließenden Geräte überprüfen.
