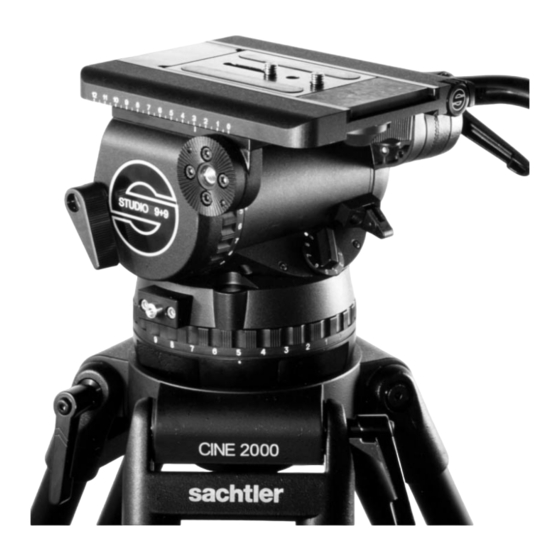

  • Seite 1 Studio 9+9 Bedienungsanleitung Manual Hydrokopf Fluid Head...
  • Seite 2 © by sachtler Alle Rechte vorbehalten / All rights reserved Version: 1.5/03/02 Ausgabedatum / Issue date: 03/02 Bestellnr. / Order no.: sko16t090a sachtler GmbH & Co. KG Gutenbergstrasse 5 Postfach / P.O.BOX 1648 D-85716 Unterschleissheim D-85706 Unterschleissheim Germany Germany Telefon: (+49) 89 32 15 82 00 Telefax: (+49) 89 32 15 82 27 E-Mail: contact@sachtler.de...
  • Seite 3: Inhaltsverzeichnis

    3.6.2 Bitte beachten Sie:..........6 3.7 Einstellen der Dämpfung..........7 3.8 Bremsen...............7 3.9 Sucherlupenstütze und Front Box........8 3.10 Austausch der Batterien..........8 Technische Daten..............8 4.1 Allgemeine Daten............8 4.2 Abmessungen ..............9 Umbau des Studio 9+9 auf Mitchell Basis ......9 Zubehör ................10 Garantie................10 - I -...
  • Seite 4 3.9 Support for view finder extension and Front Box ..17 3.10 Change of the batteries ..........18 4. Technical specifications............18 4.1 General data ..............18 4.2 Dimensions ..............19 Conversion of the Studio 9+9 to include Mitchell base..19 Accessories ................20 Warranty ................20 - II -...
  • Seite 5: Sicherheitshinweise

    Bedienungsanleitung Studio 9+9 Sicherheitshinweise ➪ Bei aufgesetzter Kamera darf die Klemmschale des Studio 9+9 nur dann gelöst werden, wenn die Kamera mit Stativ gegen Umkippen gesichert wurde. ➪ Beim Einsetzen der Kameraplatte in den Studio 9+9 die Finger nicht in den Bereich des Verriegelungshebels bringen, da dieser zurückspringt.
  • Seite 6: Betrieb

    Studio 9+9 Bedienungsanleitung Betrieb 3.1 Nivellieren des Hydrokopfes Der Studio 9+9 verfügt über eine Libelle um das Nivellieren zu erleichtern. Schließen Sie die Vertikalbremse des Studio 9+9 und sichern Sie die Kamera mit einer Hand. Lösen Sie die Klemmschale des Hydrokopfes und richten Sie den Kopf so aus, daß...
  • Seite 7: Entnehmen Der Kamera

    Bedienungsanleitung Studio 9+9 ➪ Schließen Sie Horizontalbremse und öffnen Sie die Vertikalbremse. ➪ Achten Sie darauf, daß die Federn des Gewichtsaus- gleiches einrasten, indem Sie den Kopf durch die Horizontale neigen (hörbares Einrasten). ➪ Blockieren Sie den Hydrokopf mit der Aufbau-Arretierung.
  • Seite 8: Zentrieren Des Kameragewichts

    Drehen Sie den vertikalen Steuerring auf Position 0. ➪ Lösen Sie die Klemmung der Kamera-Balanceplatte. Beim Studio 9+9 wird dazu der vordere rote Hebel unter- halb der Balanceplatte nach links oben gezogen. ➪ Durch Vor- und Zurückdrehen der Spindel verschieben Sie die Kamera so lange bis Sie die Position gefunden haben in der die Kamera horizontal ausbalanciert ist.
  • Seite 9: Ab- Bzw. Zuschalten Der Festeingestellten

    Bedienungsanleitung Studio 9+9 ➪ Testen Sie nach jeder abgeschalteten Feder, ob die Kamera in der geneigten Stellung annähernd stehen bleibt, d.h. die Kamera sollte in jeder Neigeposition weder stark nach unten abkippen noch nach oben zurückfedern. ➪ Mit dem rechten Kipphebel (kleines Gewichtssymbol) kann eine halbe Feder geschaltet werden.
  • Seite 10: Bitte Beachten Sie

    Studio 9+9 Bedienungsanleitung ➪ Lösen Sie die Klemmung der Kamera-Balanceplatte indem Sie den vorderen roten Hebel unterhalb der Balanceplatte nach links oben ziehen ➪ Drehen Sie den Knopf der Spindel so lange nach links bis die Balanceplatte den hinteren Anschlag...
  • Seite 11: Einstellen Der Dämpfung

    Zu guter Letzt sichern Sie die Balanceplatte wieder mit dem Klemmhebel 3.7 Einstellen der Dämpfung Der Studio 9+9 verfügt horizontal und vertikal über je neun Dämpfungsstufen und eine Nullstellung. Durch Drehen an den Steuerringen wird die gewünschte Fluiddämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet.
  • Seite 12: Sucherlupenstütze Und Front Box

    Studio 9+9 Bedienungsanleitung 3.9 Sucherlupenstütze und Front Box Der Studio 9+9 hat an der linken Seite eine Vorbereitung zur Montage eines Sucherlupen Stützsystemes. Vorne am Kopf verfügt der Studio 9+9 über eine Bohrvorbereitung zur Aufnahme einer Front Box. 3.10Austausch der Batterien Im Batteriefach befinden sich die handelsüblichen Standard...
  • Seite 13: Abmessungen

    Studio 9+9 4.2 Abmessungen 200 mm 124 mm Umbau des Studio 9+9 auf Mitchell Basis Vor allem in den USA ist der sogenannte Mitchellanschluß sehr verbreitet. Stellen Sie den Hydrokopf dazu auf den Kopf, so daß die Unterseite sichtbar wird.
  • Seite 14: Zubehör

    Studio 9+9 Bedienungsanleitung Zubehör Benötigte Teile aus dem Sachtler Zubehörprogramm: Bezeichnung: Code nr.: Verwendung: Mitchelladapterstück 6053 für Studio 9+9 mit Klemmschale Garantie Der Garantieanspruch erlischt, wenn ➪ der Hydrokopf unsachgemäß und außerhalb der spezifizier- ten technischen Daten betrieben wurde oder ➪...
