2.2 Montage
1. Legen Sie den optimalen Montageort fest.
Die Montagehöhe ist so zu wählen, daß das
Display gut ablesbar ist. Die empfohlene
Montagehöhe beträgt 1,40 m.
2. Zeichnen Sie die Bohrlöcher mit der beilie-
genden Bohrschablone an.
3. Bohren Sie die Löcher (∅ 6 mm) und setzen
Sie die mitgelieferten Dübel ein.
4. Lösen Sie die Gehäuseschrauben (Schrauben
nicht aus Gehäuse entfernen!).
5. Trennen Sie das Gehäusevorder- und rückteil
voneinander und ziehen Sie das Flachband-
kabel ab.

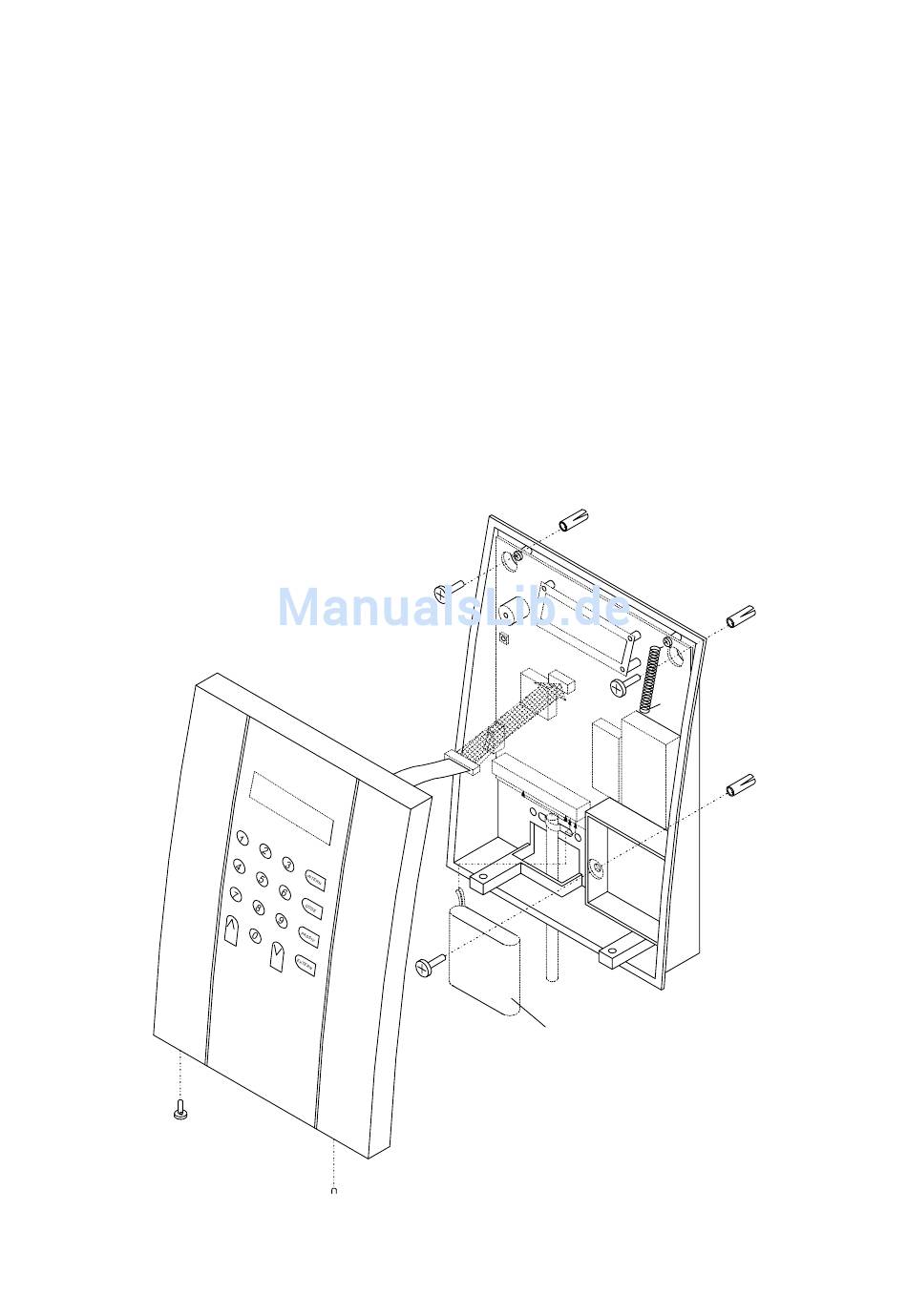

Bild 2: Aufbau des Funk-Türmodul Dialog/VdS
Funk-Türmodul Dialog/VdS
6. Montieren Sie das Gehäuserückteil mit den im
Lieferumfang enthaltenen Schrauben.
7. Legen Sie die Verdrahtung an den Anschluß-
klemmen auf.
8. Bringen Sie am Kabel mit einem Kabelbinder eine
Zugentlastung an.
9. Verbinden Sie das Flachbandkabel des
Gehäusevorderteils wieder mit der Steck-
verbindung des Gehäuserückteils.
Hierbei ist auf die korrekte Positionierung zu
achten !
10. Schließen Sie das Gehäuse und ziehen Sie die
Schrauben fest.
Batterie
3
