Funk-Bussystem
Funk-Fensterkontakt
Funk-Fensterkontakt
Best.-Nr. : 2256 ..
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Explosionsgefahr! Batterien nicht wieder aufladen.
Gerät ist nicht für den Einsatz in der Einbruchmeldetechnik oder in der Alarmtechnik
geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

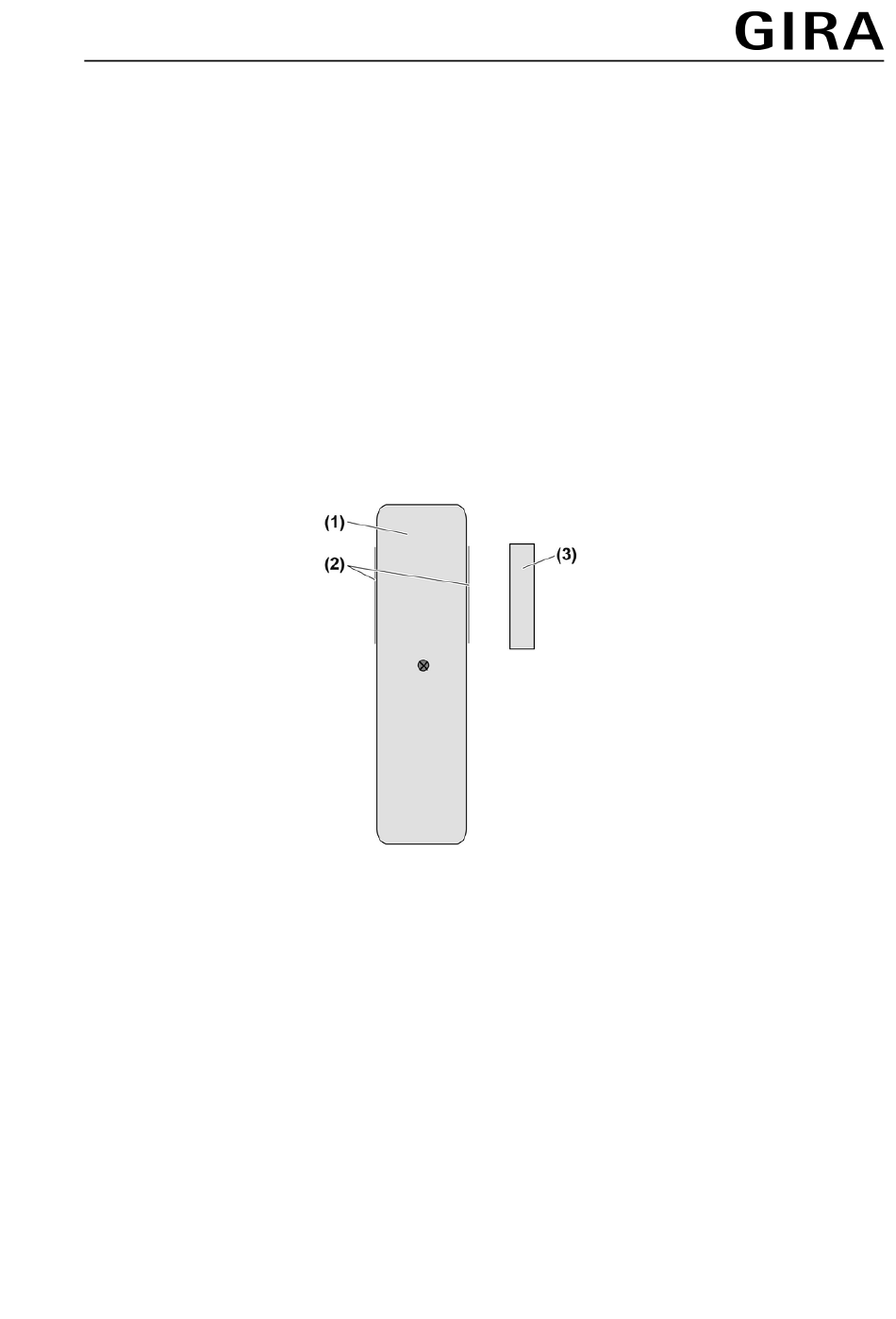

2 Geräteaufbau
(1) Sender
(2) Sensorflächen
(3) Magnetgehäuse mit Magnet
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
Das Gerät darf in allen EU- und EFTA-Staaten betrieben werden.
Die Konformitätserklärung steht auf unserer Internet-Seite.
Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen
Gegebenheiten ab.
Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen
Gegebenheiten kann die Reichweite des Systems optimiert werden.
82563612
Bild 1
17.05.2011
1/6
