Überspannungsschutzdose VDÜ2
Wenn Sie sich als Betreiber der Telefonanlage in einer Region befinden, in der häu-
fig mit Gewittern gerechnet werden muss, so kann eventuell ein weiterreichender
Überspannungsschutz notwendig werden, der mit der Überspannungsschutzdose
VDÜ2 und dem KOPP Geräteschutzfilter realisiert werden kann. Damit schützen Sie
gleichzeitig die angeschlossenen Endgeräte.

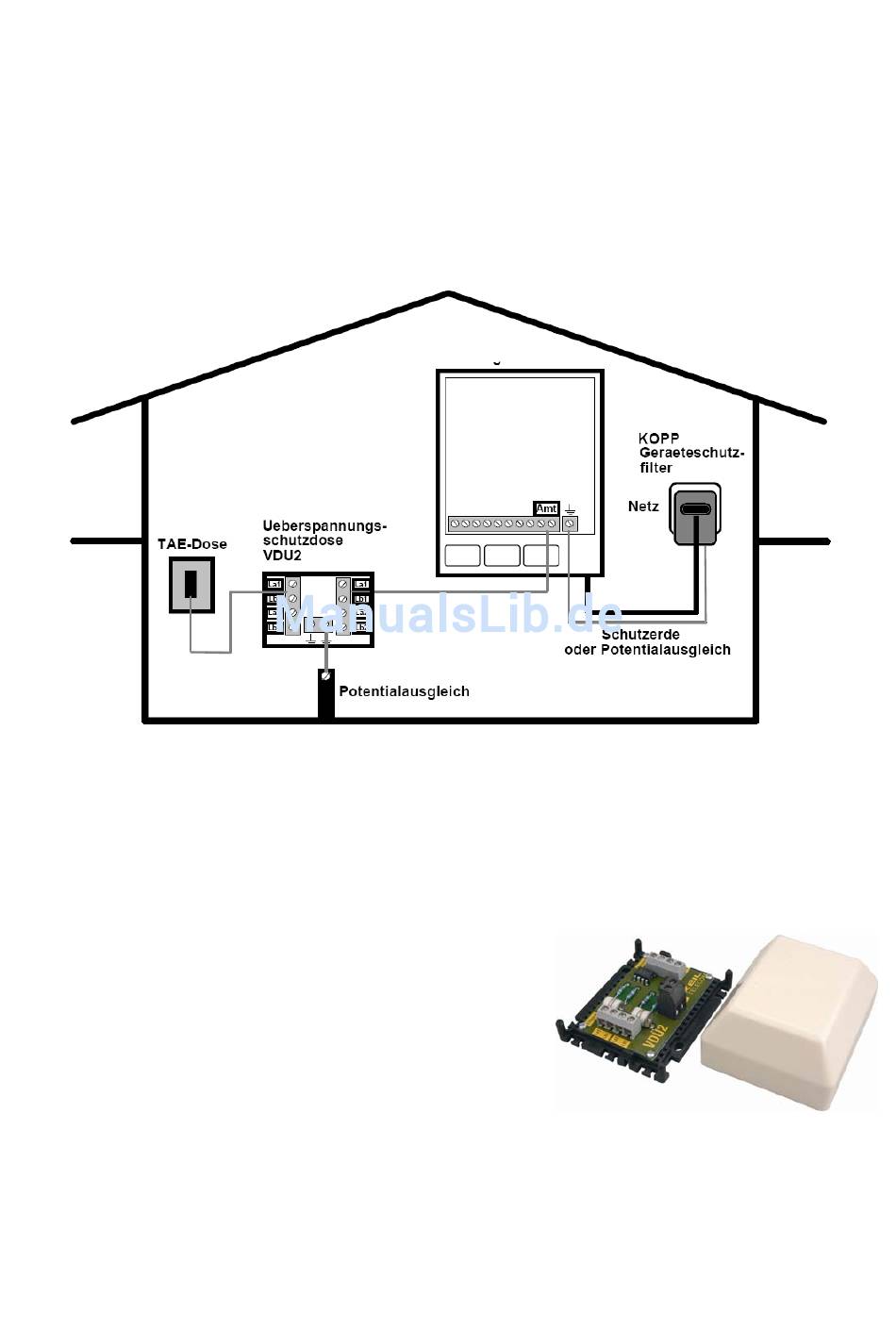

Das Installationsbeispiel zeigt die Ausführung der Überspannungsschutzmaßnahmen
für die Telefonanlage. Dabei ist eine kurze Erdleitung zur Potentialausgleichschiene
wichtig (2m Länge, 4mm2). Gebäudewechselnde Teilnehmerleitungen sollten eben-
falls mit einem Überspannungsschutz versehen werden.
Überspannungsdose VDÜ2
Überspannungsschutz für zwei analoge Amtsleitung
oder 1x ISDN S0
Nenngleichspannung 150V
Ansprechgleichspannung 200V
Nennableitstromstoß 10kA (5/20us)
Seite 44
