Installation

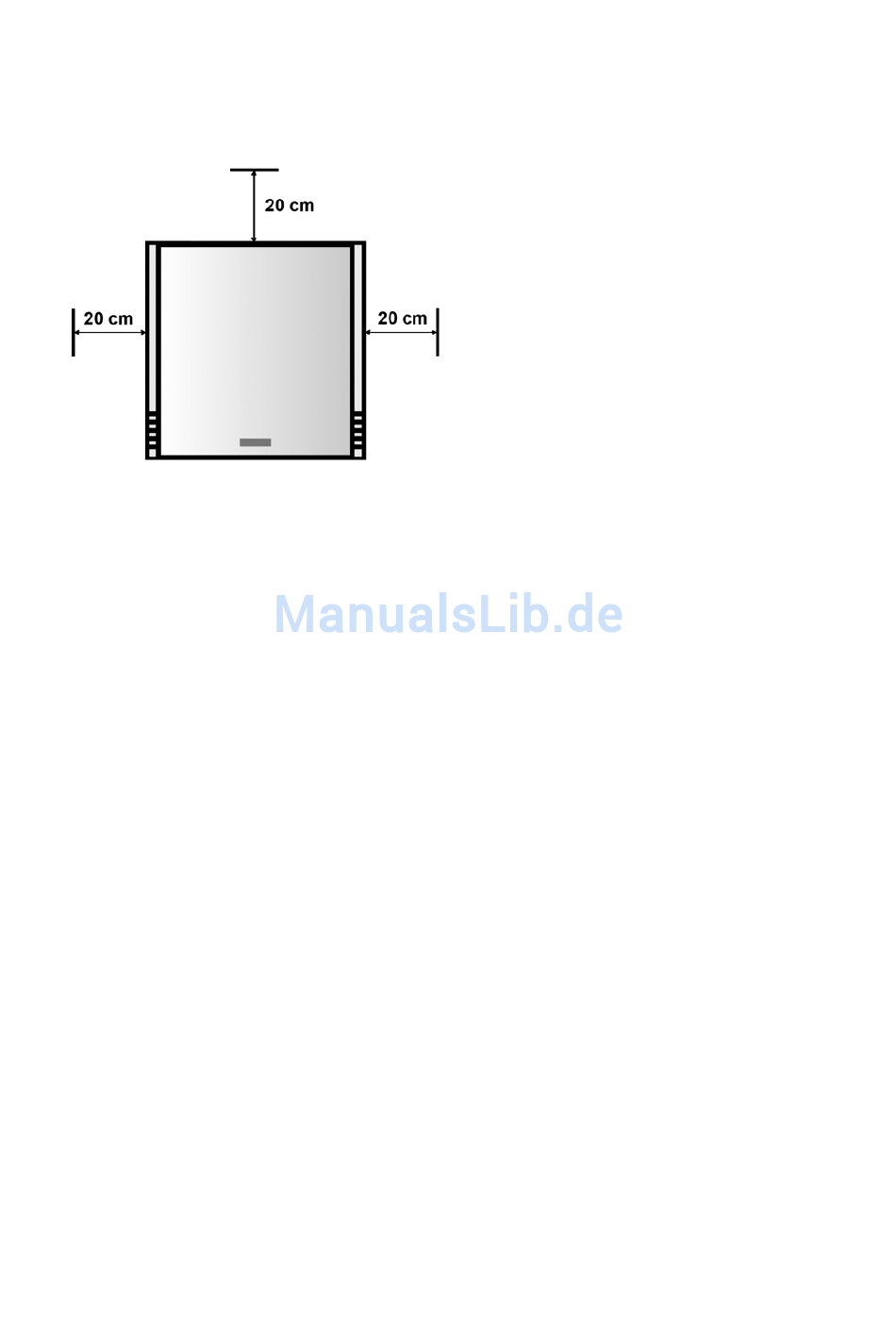

Betreiben Sie die Telefonanlage nur in Trockenräumen (Umgebungstemperatur 0 -
40 Grad, rel. Luftfeuchte max. 70%). Zur Belüftung umseitig mindestens 20cm Ab-
stand zu Möbelstücken einhalten.
Die Telefonanlage ist einschließlich Netzteil in einem schlagfesten Kunststoffgehäu-
se untergebracht. Zum Abnehmen des Deckels lösen Sie unterhalb der Lüftungs-
schlitze die Deckelschrauben. Nach Abnehmen des Deckels wird die gesamte Elekt-
ronik sichtbar. Achten Sie darauf, dass die Elektronik-Baugruppe nicht beschädigt
wird. Halten Sie das Unterteil vorsichtig an die Wand und markieren Sie die vier Be-
festigungsbohrungen. Entfernen Sie das Unterteil während Sie die Befestigungslö-
cher bohren. Zur Befestigung eignen sich 5mm-Dübel und ca. 25mm lange Schrau-
ben. Bitte beachten: Beim Anschrauben des Unterteils auf unebenen Wänden (z.B.
unverputzte Kellerwände) können Verspannungen am Gehäuse entstehen, die sich
auf die Elektronikleiterplatte übertragen und irreparable Schäden verursachen. Be-
halten Sie die empfohlene Montagelage bei (Anschlussleiste links, Netzkabel unten).
Vor Öffnen des Gehäuses sollte der Netzstecker bereits 1 Minute zuvor gezogen
werden. Berührung der Spannungsführenden Elektronik mit anderen leitenden Teilen
(Kabelenden, Werkzeuge) kann sonst zu Schäden führen.
Die Telefonanlage erzeugt Rufspannungen über 100V. Beim Berühren von nicht
isolierten Anschluss-Leitungen oder Teilen im offenen Gehäuse besteht die
Gefahr von Stromschlag. Die Telefonanlage darf nur bei geschlossenem Ge-
häuse an das 230V-Stromnetz angesteckt werden.
Der Montageplatz für die Telefonanla-
ge ergibt sich unter Berücksichtigung
der gesamten Leitungsführung, die
zentral von der Anlage aus zu den
Endgeräten führt. Bei Anschluss einer
Türsprechanlage ist vor allem die Ver-
kabelung zur Türstation zu berücksich-
tigen, die je nach den gewünschten
Funktionen 3- bis 12-adrig sein kann.
In Einfamilienhäusern bietet sich da-
durch der Kellerraum an, in dem die
Elektroverteilung
Wegen der Überspannungsgefahr bei
Gewitter sollte die Telefonanlage nicht
im Dachstuhl installiert werden.
Seite 12
untergebracht
ist.
