Anschluss Eine Alarmanlage - Keil Telecom K110 CLIP Montage- Und Bedienungsanleitung

Anschluss eine Alarmanlage

Die Telefonanlage verfügt über eine Alarmfunktion, die zwei Betriebsarten ermög-
licht:
oder
Wählgerät für externe Alarmanlagen

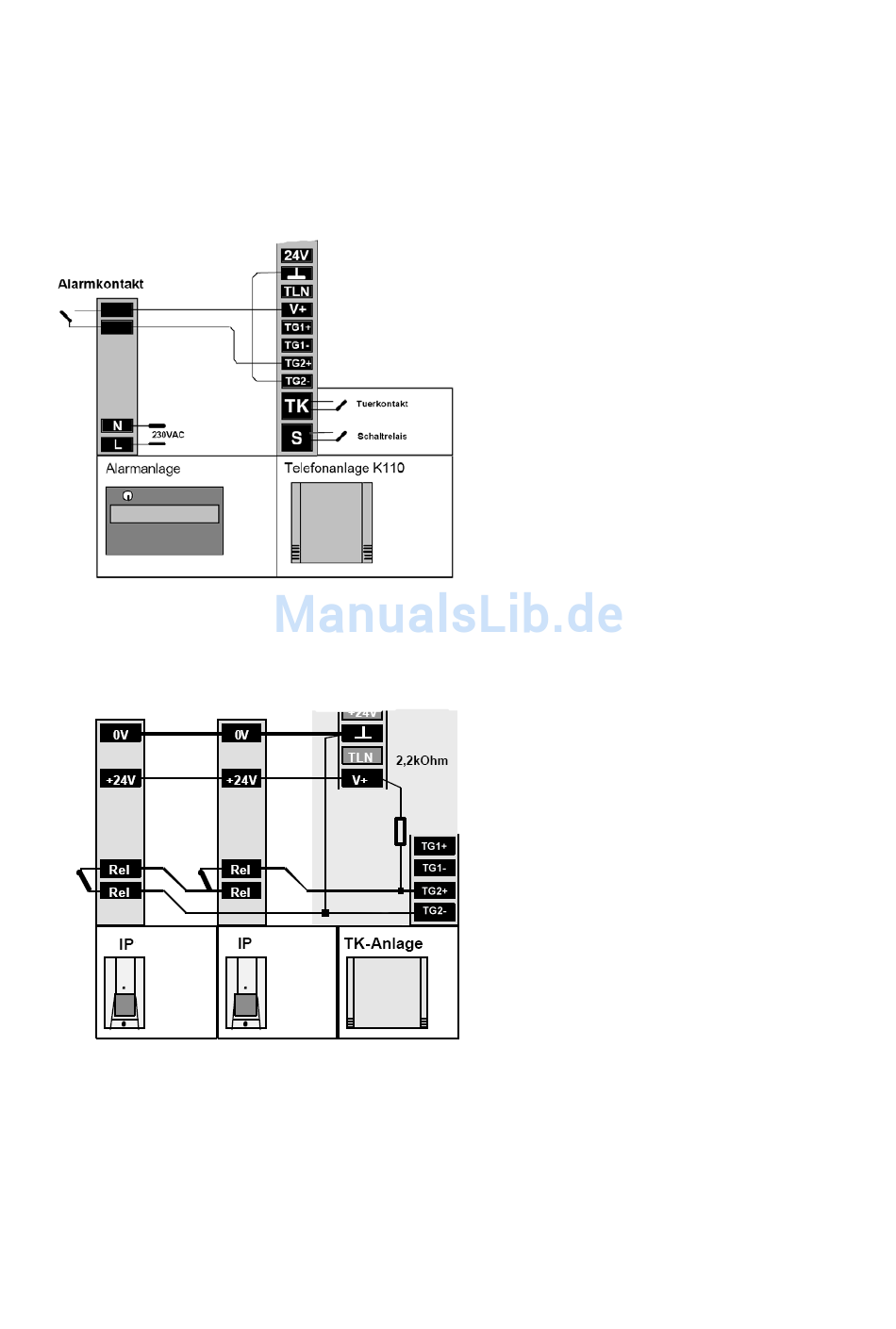

Im Betriebsmodus „Wählgerät" wird der
Alarmkontakt einer separaten Alarman-
lage über den TG2 Signaleingang an-
gebunden (siehe Abbildung).
Im Alarmfall wählt die K110 CLIP die
eingestellten Rufnummern an und sen-
den einen Warnton. Die Einstellung der
Alarmruffunktion ist nur über die PC
Software möglich.
Komplette Alarmanlage in der TK-
Anlage
Im Anschlussplan sehen Sie zwei
Infrarotmelder IP20, die aus der Tele-
fonanlage gespeist werden.
Im Alarmfall wählt die K110 CLIP die
eingestellten Rufnummern an und
senden einen Warnton – zusätzlich
kann über den Relaiskontakt ein
Alarmsignalmelder
werden. Die Einstellung der Alarman-
lage ist nur über die PC Software
möglich.
Seite 15
angeschlossen
