Umsteuergerät für zwei Türstationen UG2
Mit den Umsteuergerät UG2 haben Sie die Möglichkeit an die Telefonanlage K110
CLIP zwei Türstationen anzuschließen. An die jeweilige Türstation an der geläutet
wurde, schaltet das Umsteuergerät UG2 den Sprechweg durch. Damit Sie akustisch
unterscheiden können, an welcher Tür geläutet wurde, besitzt die Telefonanlage

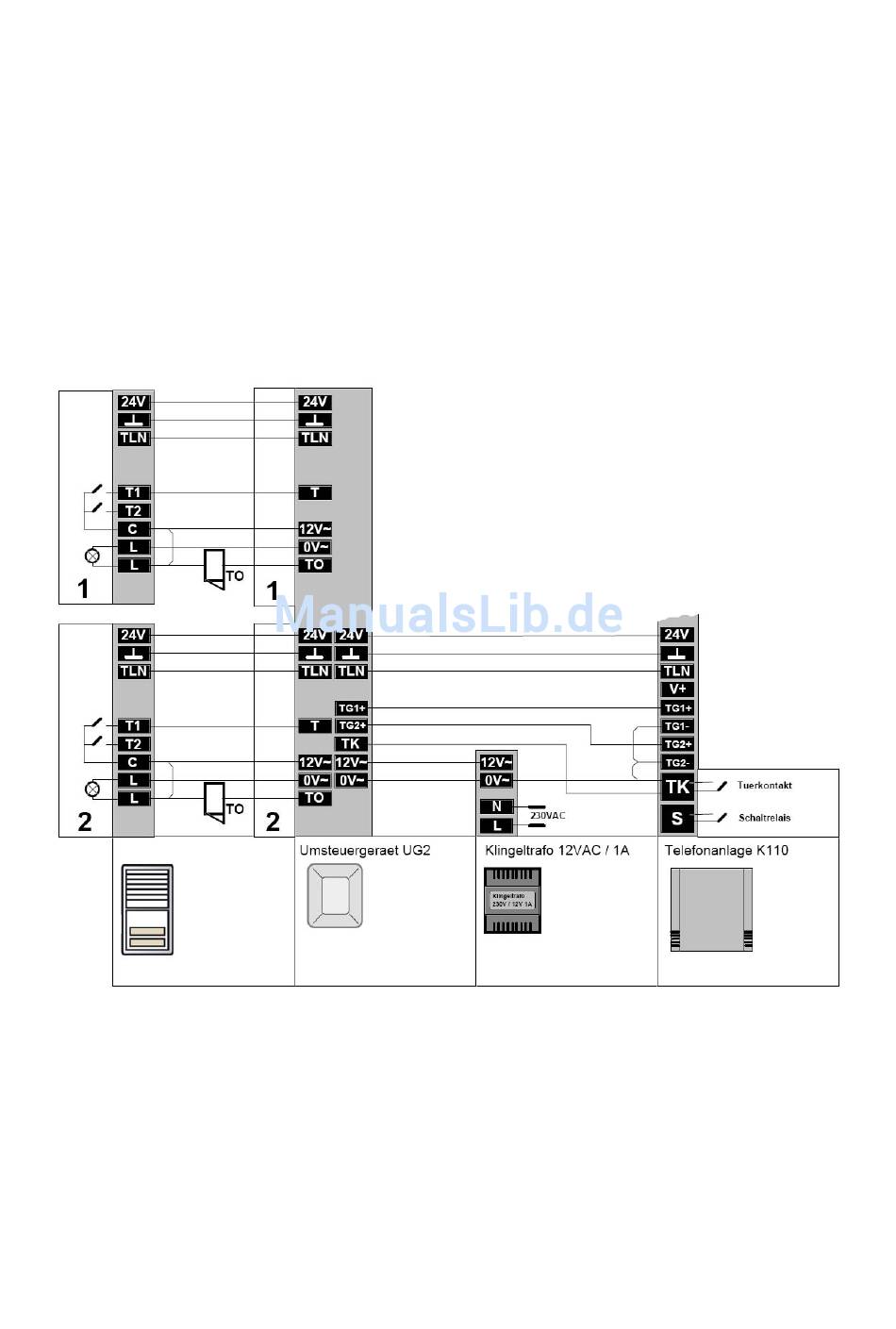

K110 CLIP zwei Türglocke-Signaleingänge. Der folgende Anschaltplan zeigt Ihnen
die Verkabelung zwischen der Telefonanlage K110 CLIP und zwei Türstationen
doorTEL. Das Umsteuergerät UG2 ist auch für die Einbau-Türstation ET400/ TFE4
oder zusammen mit dem Türinterface PVG2 zur Anschaltung an 4-Draht-
Türsprechanlagen einsetzbar.
Seite 43
