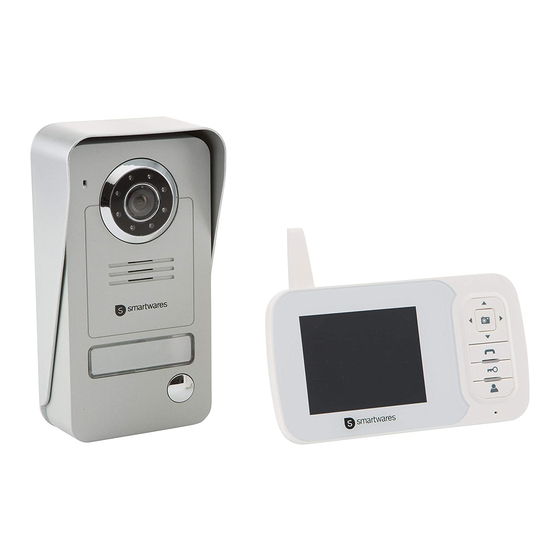

Smartwares VD38W Bedienungsanleitung

ACHTUNG
1. Bitte lesen Sie die Anweisungen, bevor Sie das Gerät einrichten und verwenden.
2. Schneiden Sie die Stromversorgungskabel nicht, um sie zu erweitern; der Wandler
wird nicht mit einem längeren Kabel funktionieren. Stecken Sie die Wandlereinheit
nicht ein, bis die Verkabelung abgeschlossen ist.
3. Dieses Produkt ist kein Spielzeug. Halten Sie es außerhalb der Reichweite von Kindern.
4. Betreiben Sie keine elektrisch angetriebenen Produkte in explosiven Atmosphären
wie in Anwesenheit von entflammbaren Flüssigkeiten, Gasen oder Staub, Elektrisch
angetriebene Produkte können Funken erzeugen, die Staub entzünden oder
Dämpfe erzeugen können.
5. Die Warnungen, Vorsichtsmaßnahmen und Anweisungen, die in dieser
Bedienungsanleitung vorhanden sind, können nicht alle möglichen Bedingungen
und Situationen abdecken, die auftreten können, der Bediener muss verstehen,
dass gesunder Menschenverstand und Vorsicht Faktoren sind, die das Produkt nicht
bereitstellen kann, aber der Bediener schaffen muss.
6. Setzen Sie das Netzteil dieses Produkts nicht Regen oder Feuchtigkeit aus. Wasser,
das in das Netzteil eindringt, wird das Risiko eines Stromschlags erhöhen.
7. Beanspruchen Sie das Netzkabel nicht übermäßig. Verwenden Sie das Kabel niemals
um den Stecker aus der Steckdose zu ziehen! Halten Sie das Kabel von Hitze, Öl,
scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines Stromschlags.
8. Der Adapter muss mit der Steckdose übereinstimmen. Modifizieren Sie das Kabel nicht.
Unmodifizierte Netzstecker und geeignete Steckdosen verringern das Risiko eines Stromschlags
13-20mm

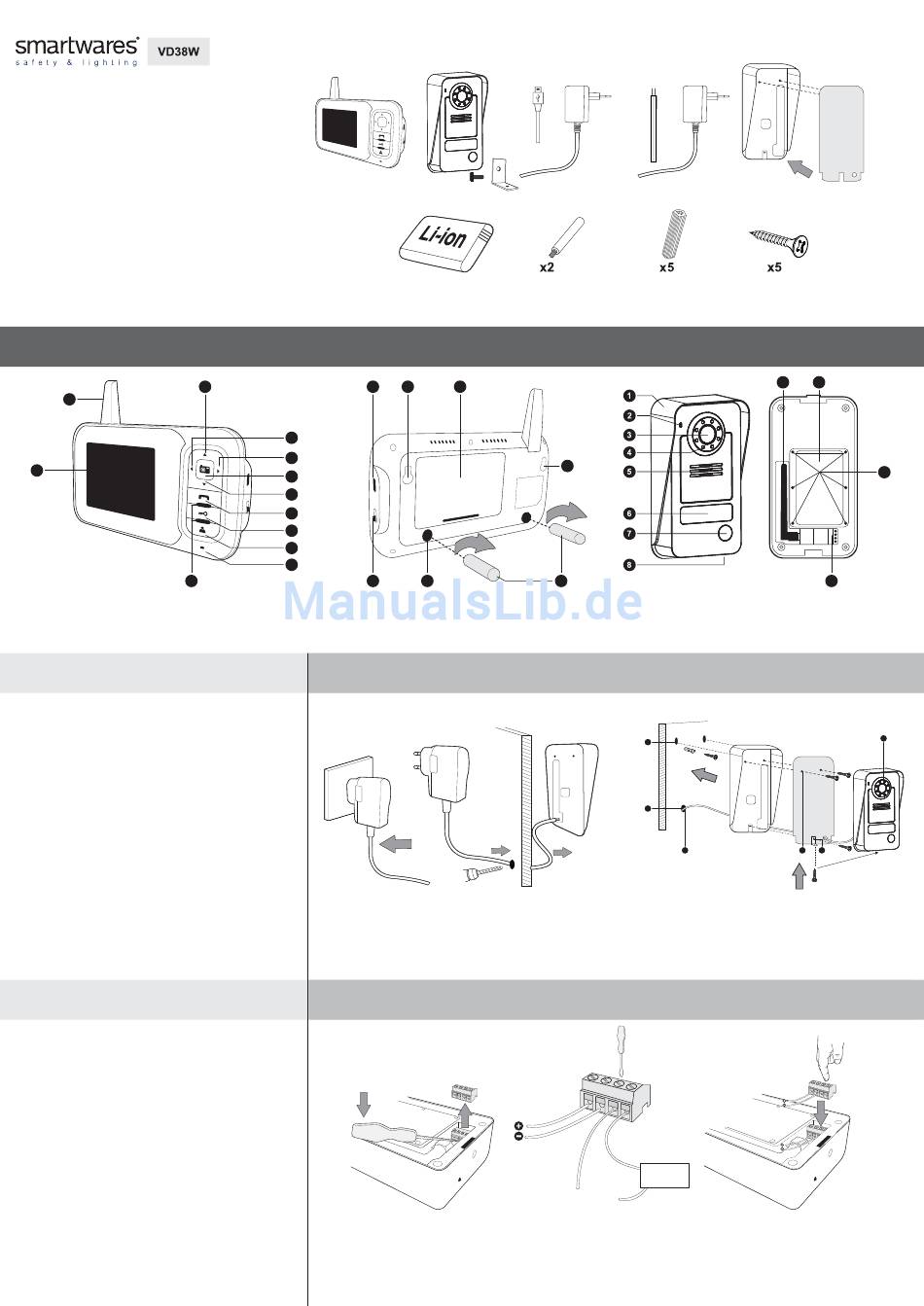

Schlüsselmerkmale
1
2
12
Indoor Monitor
1. Antenne 5. RECHTS-Taste 9. Türschloss-Taste
2. Bildschirm 6. OK / Foto-Taste 10. Monitor-Taste
3. Up-Taste 7. Down-Taste 11. Mikrofon
4. LINKS-Taste 8. Sprechanlage-Taste 12. LED-Beleuchtung
Installation und Einrichtung
Testen Sie immer das Produkt vor Ort vor der Installation.
Verschiedene Materialien zwischen der Türsprechanlage für Verwendung
im Freien und dem Innenmonitor werden die Betriebsleistung des
Produkts beeinflussen.
Folgen Sie der Verkabelungs- und Paarungsanleitung, um das
Produkt zu testen.
Installieren Sie die Türsprechanlage zur Verwendung im Freien
wenn möglich an einem trockenen Standort.
Montieren Sie die Türsprechanlage auf einer geeigneten Höhe und
positionieren Sie diese, damit die Kamera den Besucher sehen kann.
Batterieeinrichtung :
Türsprechanlage für Verwendung im Freien
1. Auf der Rückseite der Türsprechanlage entfernen Sie die 6 Schrauben
auf dem Batteriefach und entfernen Sie die Abdeckung.
2. Stecken Sie das Batteriepaket in das Fach, indem Sie sicherstellen,
dass es richtig positioniert ist, mit der Markierung
"Aufladbare Li-Ion-Batterie" in Ihre Richtung.
3. Setzen Sie die Batteriefachabdeckung wieder ein und setzen Sie
die 6 Schrauben wieder ein.
Innenmonitor
1. Auf der Rückseite des Innenmonitors, öffnen Sie die Batteriefachabdeckung,
indem Sie sie in Ihre Richtung ziehen.
2. Stecken Sie das Batteriepaket in das Fach, indem Sie sicherstellen, dass
es richtig positioniert ist, mit der Markierung "Aufladbare Li-Ion-Batterie"
in Ihre Richtung.
3. Entfernen Sie die Fachabdeckung
Namensschild
Namensschild
1. Wenn Sie das Namensschild ausfüllen müssen, drücken Sie fest
auf der linken Seite, während Sie die Platte nach links schieben, um die
rechte Seite frei zu machen und dann zu entfernen.
2. Verwenden Sie einen spitzen Gegenstand, um das Namensschild von der
Innenseite der Platte zu entfernen und mit Ihren Details auszufüllen.
3. Setzen Sie dann das Etikett wieder ein und folgen Sie den gleichen
Schritten in umgekehrter Reihenfolge, um die Platte in die Anlage für
Verwendung im Freien zusammenzubauen
Im Paket enthalten:
3
13
4
5
6
7
8
9
10
11
14
13. USB-Anschluss
14. Power EIN/AUS
15. Metall-Stützschrauben
16. Metall-Stützen
Wandstütze für die Türsprechanlage für Verwendung im Freien
Innen
1. Wählen Sie den Standort der Türsprechanlage für Verwendung im Freien,
verwenden Sie die Regenabdeckung als ein Muster und bohren Sie die Löcher,
um die Stecker zu montieren.
2. Markieren und bohren Sie die Löcher, um die Elektrokabel durch die Wand zu führen.
3. Ziehen Sie die Elektrokabel so, dass Sie von außen sichtbar sind.
4. Kleben Sie das Siegel in die Regenabdeckung
Verkabelung
1. Mit einem kleinen Schraubendreher, ziehen Sie den Anschlussblock nach
oben auf der Türsprechanlage für Verwendung im Freien, um ihn zu befestigen
2. Verbinden Sie das DC-Netzteil an den mit + und - markierten Anschlüssen,
indem Sie überprüfen, dass die Kabel richtig verbunden sind.
x2
17 18
15 16
17. Wandmontierung
18. Batteriefachabdeckung
DES TÜRSCHLOSSES
17
Türsprechanlage für Verwendung im Freien
1. Regenabdeckung 5. Lautsprecher
2. Mikrofon 6. Namensschild
3. Kameralinse 7. Anruf-Taste
4. Nachtsichtbeleuchtung 8. Lichtsensor
Außen
1
2
3
5. Montieren Sie die Regenabdeckung mit dem mitgelieferten
Befestigungsmaterial. Achten Sie auf die Haltevorrichtung auf der unteren
Stütze, indem Sie sicher stellen, dass die Elektrokabel durch die angrenzende
Öffnung auf der Rückplatte in der unteren Ecke passen.
6. Verbinden Sie die Elektrokabel der Türsprechanlage wie im
Verkabelungsdiagramm unten gezeigt.
7. Zuerst stecken Sie das obere Teil der Türsprechanlage in die Regenabdeckung
und platzieren Sie den unteren Teil auf dem Tragwinkel.
8. Sichern Sie die Türsprechanlage auf der Regenabdeckung mit Sicherungsschrauben.
12V 1Amp MAX
T
OPTIONAL: IN
RICHTUNG
OPTIONAL
3. Wenn erforderlich, verbinden Sie die Türschlosskabel mit den 2 Anschlüssen,
indem Sie die richtige Stromversorgung mit dem Türschloss überprüfen
(nur für ein elektrisches Türschloss, max. 12 V, 1 A, durch einen separaten
Netzstecker - NICHT INBEGRIFFEN).
4. Stecken Sie den Stecker wieder in die Türsprechanlage für Verwendung im
Freien, indem Sie sicherstellen, dass die Polarität richtig ist.
9 10
11
12
9. Antenne
10. Batterieabdeckung
11. Schraube
12. Steck- und Schlossverbinder
6
4 5
