Smartwares VD36W Anleitung

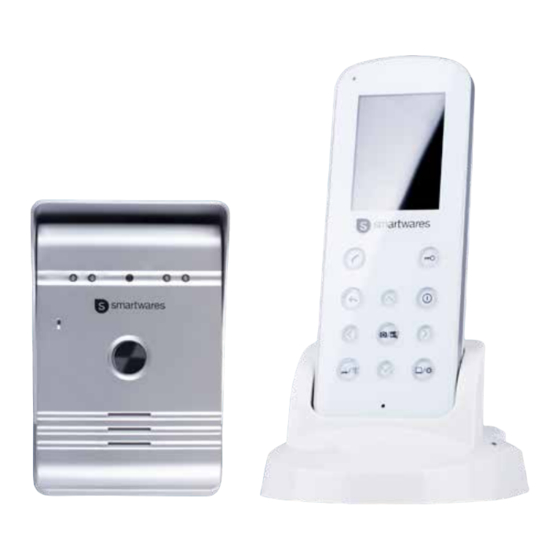

VD36W
WANRNHINWEISE
1. Bitte lesen Sie diese Anleitung sorgfältig, bevor Sie dieses Produkt installieren
und in Betrieb nehmen.
2. Zerschneiden Sie das Netzkabel nicht, um es zu verlängern; der Transformator
funktioniert nicht mit einem längeren Kabel. Schließen Sie den Transformator erst an,
wenn die Verkabelung vollständig durchgeführt wurde.
3. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
4. Verwenden Sie elektrische Geräte nicht in explosiver Umgebung, wie in der Nähe
von entflammbaren Flüssigkeiten, Gasen oder Staub. Elektrische Produkte können
Funken erzeugen, die den Staub oder die Gase entzünden können.
5. Die in dieser Anleitung erwähnten Warnungen, Vorsichtsmaßnahmen und Anweisungen können
nicht alle Bedingungen und Situationen abdecken, die möglicherweise auftreten können.
Der Benutzer muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht
in dieses Produkt eingebaut werden können, sondern vom Benutzer selbst mitgebracht werden müssen.
6. Setzen Sie das Netzteil dieses Produktes nicht Regen oder Nässe aus. Wenn Wasser in das
Netzteil eindringt, erhöht sich die Gefahr eines Stromschlags.
7. Verwenden Sie das Netzkabel nicht falsch. Ziehen Sie niemals damit den Stecker aus der Steckdose.
Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder
verhedderte Kabel vergrößern die Gefahr eines Stromschlags.
8. Das Netzteil muss zur Steckdose passen. Nehmen Sie keine Veränderungen am Stecker vor.
Durch Originalstecker und passende Steckdosen reduziert sich das Risiko eines Stromschlags.
13-20mm

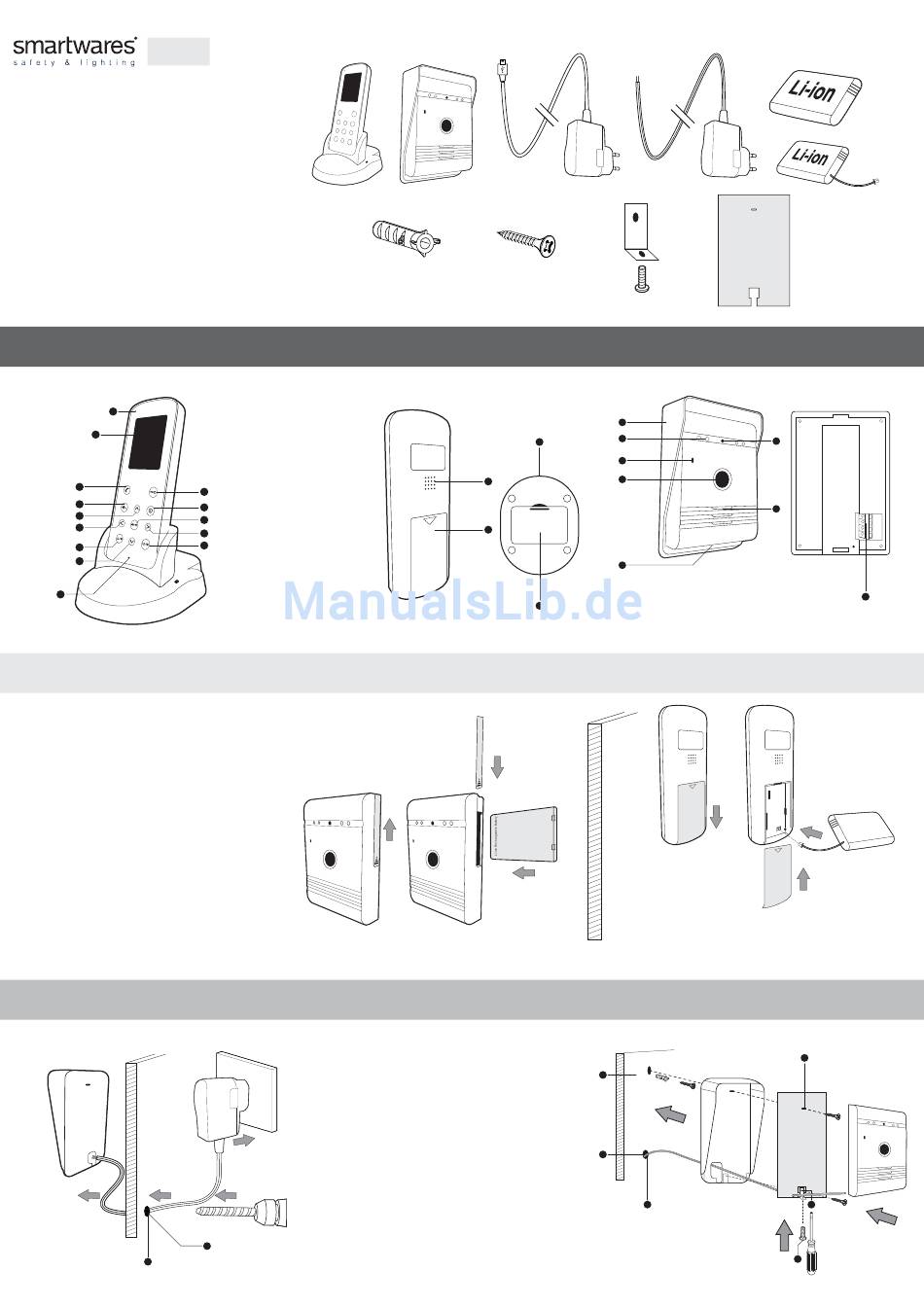

Schlüsselfunktionen
1
2
3
4
5
6
7
8
9
Installation & Einrichtung
Prüfen Sie das Produkt vor der Installation am Montageort. Unterschiedliche Materialien
zwischen Außengerät und Innengerät beeinflussen die Betriebsleistung des Produktes.
Befolgen Sie die Anweisungen unter "Verkabelung und Pairing", um das Produkt zu prüfen.
Montieren Sie das Außengerät möglichst an einem trockenen Ort.
Montieren Sie das Gerät in geeigneter Höhe und Position, so dass die Kamera den
Besucher erfassen kann.
Einsetzen der Akkus:
Außengerät
1. Das Akkufach befindet sich seitlich am Außengerät.
Schieben Sie die Abdeckung auf, indem Sie sie nach oben drücken.
2. Legen Sie den Akku in den Halter; passen Sie auf, dass
der Text "Li-Ion Akku" nach vorn schaut, s. Abbildung.
3. Schieben Sie die Abdeckung herunter, bis sie mit einem "Klick" einrastet.
Wandmontage
3
Packungsinhalt:
Innengerät
1. Lade-LED
10
2. Display
11
3. Intercom-Taste
12
4. Exit-Taste
13 5. Up-Taste
6. Links-Taste
14
7. Monitor- / Lösch-Taste
8. Down-Taste
9. Mikrofon
10. Türöffner-Taste
11. Power-Taste
12. Foto-/Bestätigungstaste
13. Rechts-Taste
14. Wiedergabe-/Einstellungstaste
Außengerät
1. Wählen Sie den Montageort für das Außengerät aus und verwenden
Sie dann den Regenschutz als Schablone; markieren und bohren Sie
die Löcher, um die mitgelieferten Dübel einzustecken. (Nr. 1)
2. Markieren und bohren Sie auch das Loch, um die Stromkabel
durch die Wand zu führen. (Nr. 2)
3. Schieben Sie die Stromkabel von innen nach außen durch
die Wand. (Nr. 3)
4. Kleben Sie die Dichtungsauflage auf die Innenseite
des Regenschutzes. (Nr. 4)
5. Sichern Sie den Regenschutz mit den mitgelieferten
Befestigungen an der richtigen Position. Beachten Sie den
Haltewinkel (Nr. 5) an der unteren Befestigung und
stellen sie sicher, dass die Stromkabel durch das Loch in
der Dichtung der Rückenplatte rechts unten geschoben werden.
6. Sichern Sie die Stromkabel so in der Gegensprechanlage, wie der
Schaltplan unten zeigt.
7. Setzen Sie das Gerät mit der Oberseite zuerst in den Regenschutz ein
2
und bringen Sie die Unterseite über dem Haltewinkel in Position.
8. Sichern Sie die Gegensprechanlage mit der Sicherungsschraube
im Regenschutz. (Nr. 6)
x2 x2
17
15
16
15. Lautsprecher
18
16. Batteriefach
17. DC In (Eingang Gleichstrom)
18. Batterie-Ladegerät für den Außenbereich
1
2
6
3
4
7
5
Außengerät
1. Regenschutz 5. Lichtsensor
2. Nachtsicht-Leuchte 6. Kameraobjektiv
3. Mikrofon 7. Lautsprecher
4. Ruftaste 8. Anschlusskasten
Innengerät
1. Öffnen Sie die Akkufachabdeckung auf der Rückseite des
Innengerätes (16), indem Sie sie nach unten schieben.
2. Legen Sie den Akku in den Halter; passen Sie auf, dass
er richtig eingelegt ist. S. Abbildung.
3. Schieben Sie die Batteriefachabdeckung herauf, bis sie
mit einem "Klick" einrastet.
1
2
3
8
4
5
6
