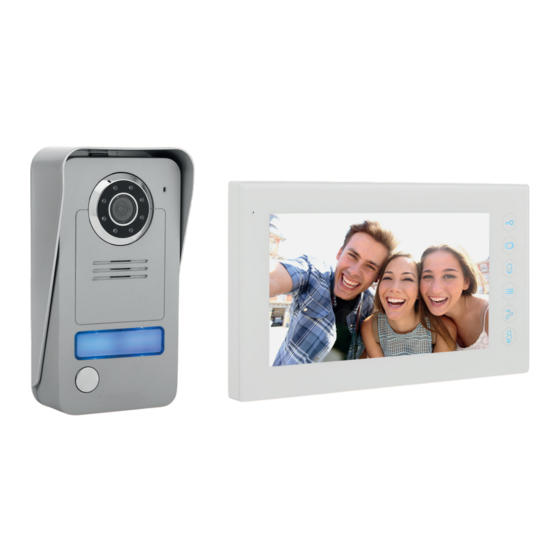

Smartwares DIC 224 Series Bedienungsanweisungen
Vorschau ausblenden Andere Handbücher für DIC 224 Series:

Werbung

DIC 224-SERIE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Smartwares DIC 224 Series

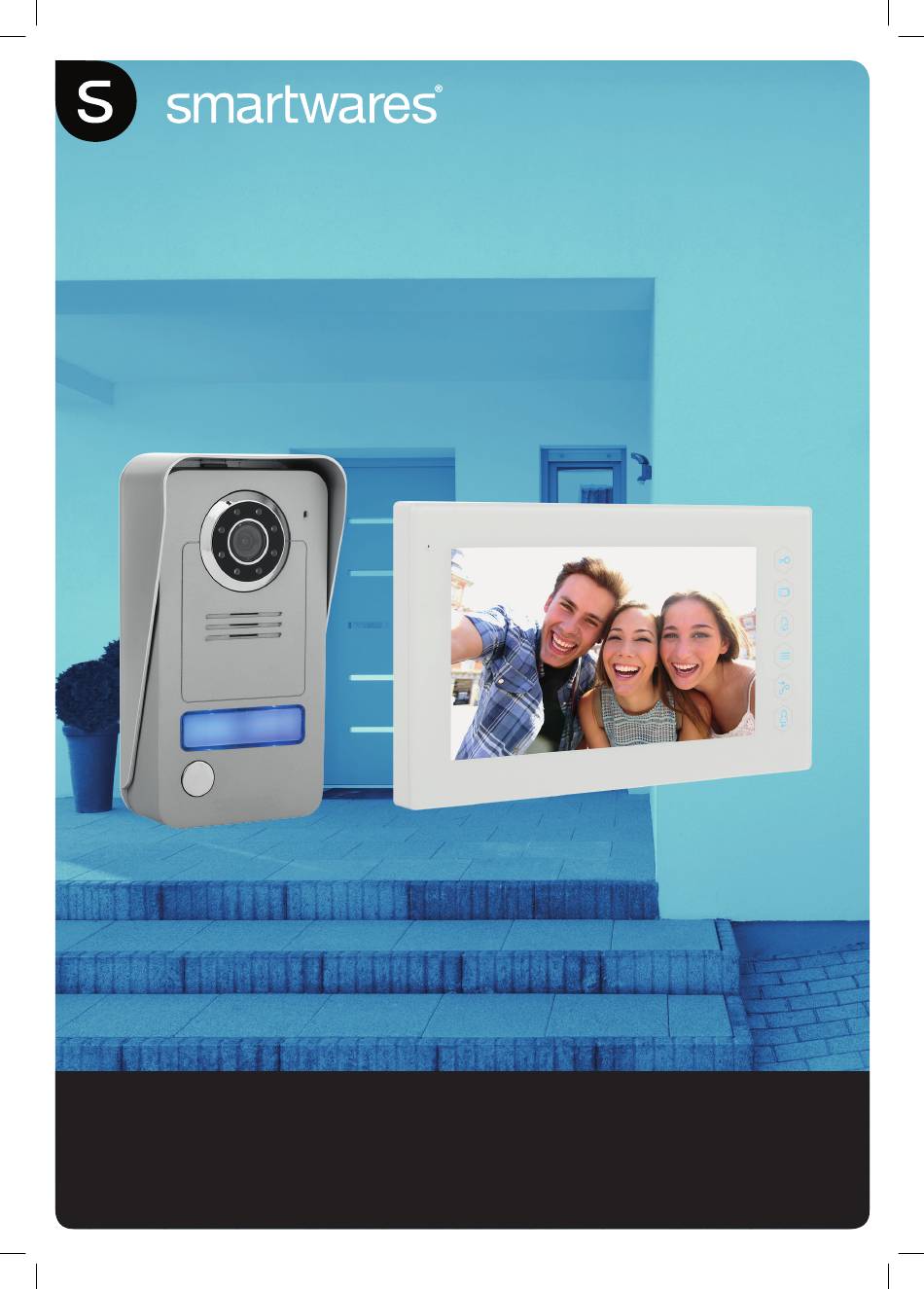

  • Seite 1 DIC 224-SERIE...
  • Seite 2: Installationssicherheit

    WARNUNG 1. Bitte lesen Sie vor der Montage und Inbetriebnahme des Produkts die Bedienungsanweisungen aufmerksam durch. 2. Zerschneiden Sie nicht das Stromversorgungskabel, um es zu verlängern. Das Gerät (Trafo) funktioniert nicht mit einem längeren Kabel. Schließen Sie das Gerät erst dann an, wenn die Verkabelung abgeschlossen ist.
  • Seite 3: Inneneinheit Mit Bildschirm

    PRODUKTÜBERBLICK INNENEINHEIT MIT BILDSCHIRM 1. Mikrofon 5. Einstelltaste 2. Türentriegelungstaste 6. + Taste/Sprechtaste 3. Torentriegelungstaste 7. - Taste/Monitor-Taste 4. Stummschalttaste AUSSENEINHEIT 1. Regenschutz 5. Lautsprecher 2. Mikrofon 6. Namensschild 3. Kameralinse 7. Ruftaste 4. Nachtsichtlicht 8. Lichtempfindlicher Widerstand...
  • Seite 4: Montage

    MONTAGE 1. Sorgen Sie während der Montage der Außeneinheit dafür, dass der gewünschte Installationsort trocken ist. Es ist wichtig, dass die Kamera oder die Elektronik nicht nass werden. 2. Bohren Sie Löcher in die Wand und setzen Sie die Dübel ein. Bringen Sie die Halterung an und ziehen Sie die Schrauben fest.
  • Seite 5 MONTAGE 1. Wählen Sie eine geeignete Stelle. 2. Befestigen Sie die Trägerplatte des Innenmonitors, indem Sie Löcher in die Wand bohren und die Trägerplatte festschrauben, wobei Sie darauf achten, dass das Kabel durchgezogen werden kann. 3. Verbinden Sie die Drähte mit Schraubklemmen, wie auf dem Diagramm gezeigt.
  • Seite 6 Power Black Lock Lock Power...
  • Seite 7 VERWENDUNG Sprechfunktion: Wenn ein Besucher die Ruftaste auf der Außeneinheit drückt, während sie sich in Standby befindet, klingelt die Inneneinheit und Sie sehen ein Live-Bild des Besuchers auf dem Bildschirm. Drücken Sie die Sprechtaste, um mit dem Besucher zu kommunizieren. Bildschirmfunktion: Drücken Sie diese Taste auf der Inneneinheit, um ein Live-Bild der Außenkamera zu sehen.
  • Seite 8: Technische Daten

    TECHNISCHE DATEN INNENEINHEIT MIT BILDSCHIRM Netzspannung DC 15 V 1 A Farbkonfiguration RGB Delta Videosystem PAL/NTSC Effektive Auflösung 800x3 (RGB) x480 Stromaufnahme 500 ± 100 mA Betriebstemperatur -5°C ~ +50°C Betriebsfeuchtigkeit 85 % (Max) Bildschirmgröße 7 Zoll (diagonal) AUSSENKAMERA Bildsensor-Typ 1/4 Zoll CMOS Betrachtungswinkel Etwa 70 Grad...
