BASETech Transparent Bedienungsanleitung

Bedienungsanleitung
DCF-Tischuhr „Transparent"
Best.-Nr. 64 04 61
Bestimmungsgemäße Verwendung
Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf der „DCF-Tischuhr
Transparent". Bei dem Produkt handelt es sich um eine funkgesteuerte Uhr (DCF) mit Kalender- und
Raumtemperaturanzeige. Die Tischuhr verfügt über eine Alarmfunktion mit Weckwiederholung. Das
Produkt dient als Tischuhr für den Schreibtisch oder die Nachtkonsole. Es darf nur in trockenen,
geschlossenen Innenräumen bei normaler Zimmertemperatur eingesetzt werden. Der Kontakt mit
Feuchtigkeit ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hin-
aus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weiter-
geben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf.

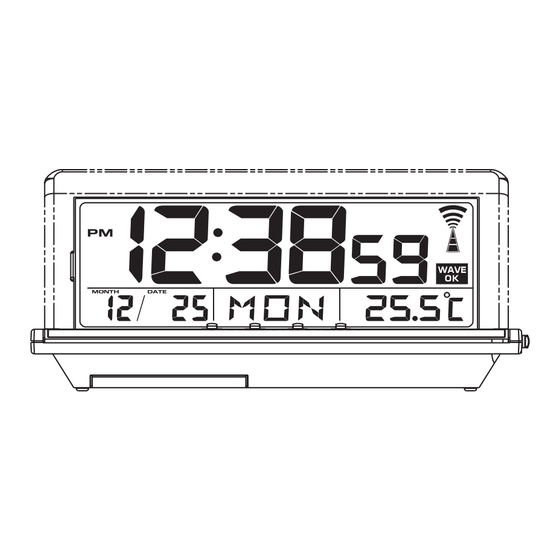

Anzeige- und Bedienelemente
Merkmale
• Transparente LCD-Anzeige mit blauer Anzeigebeleuchtung
• DCF-Uhr mit Anzeige der Stunden, Minuten und Sekunden
• 12-/24-Stundenanzeige
• Automatisches Einstellen der Uhrzeit und des Kalenders nach dem Empfang des DCF-Signals
• Kalenderfunktion mit Anzeige des Wochentages (1 Jan. 2000 bis 31 Dez. 2099)
• Anzeige der Raumtemperatur
• Alarm mit Weckwiederholfunktion
Sicherheits- und Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-
den, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine
Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produkts nicht gestattet.
Das Produkt darf keinen extremen Temperaturen, starken Vibrationen, starken mechanischen
Beanspruchungen, keiner direkten intensiven Sonneneinstrahlung und keiner hohen Feuchtigkeit aus-
gesetzt werden. Dies kann das Produkt beschädigen.
Dieses Gerät ist kein Spielzeug, es gehört nicht in Kinderhände.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses kann für Kinder zu einem gefährlichen
Spielzeug werden.
Nehmen Sie das Produkt nicht in Betrieb, wenn es beschädigt ist.
Der Hersteller bzw. Lieferant übernimmt keinerlei Verantwortung für inkorrekte Anzeigen oder die
Konsequenzen, die aus einer inkorrekten Anzeige entstehen.
Benutzen Sie das Produkt nicht in Situationen, in denen professionelle Messtechnik benötigt wird.
Die ermittelten Werte sind nicht zur Veröffentlichung geeignet.
Vermeiden Sie den Betrieb unter widrigen Umgebungsbedingungen.
Sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen
Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
Empfang des DCF-Signals
Die Tischuhr verfügt über eine sogenannte DCF-Funktion,d.h. die
Uhrzeit wird automatisch durch den Empfang eines Funksignals
(DCF77-Signal) synchronisiert. Dadurch wird eine sehr hohe
Genauigkeit der Uhrzeitanzeige erzielt. Das DCF-Signal wird durch die
Physikalisch Technische Bundesanstalt (PTB) ausgestrahlt. Der Sender
befindet sich in Mainflingen bei Frankfurt am Main. Das DCF-Signal
wird kontinuierlich ausgestrahlt und hat eine Reichweite von ca.
1500km bis zu 2000km (eingeschränkt). Nähere Informationen zum
Thema DCF-Empfang sind auf entsprechenden Seiten im Internet zu
erfahren.
Beachten Sie bitte folgende Hinweise, um dem Gerät einen korrekten Empfang des
DCF-Funksignals zu ermöglichen. Der Funksignalempfang des Gerätes kann durch
Störquellen, wie z.B. Computer, Handys, Funktelefone, TV Geräte, starke Motoren
usw. beeinträchtigt werden. Platzieren Sie das Gerät in einiger Entfernung (1,5 bis
2m) zu solchen Störquellen.
Der Empfang wird auch durch Stahlbetonwände und andere Materialien, die
Funkwellen abschirmen, negativ beeinflusst.
Erfahrungsgemäß ist der Empfang in der Nähe von Fenstern und nachts (weniger
Störquellen) am Besten.
R E S E T S E T / W A V E
S N O O Z E / L I G H T
SNOOZE/
RESET -
LIGHT
+ SET/WAVE
1500 km
Der Empfang ist von der Lage des Gerätes zum DCF-Sender abhängig.
Experimentieren Sie etwas mit dem Aufstellort, falls Sie keinen Empfang haben.
Version 06/06
Aufstellen
°
Achten Sie bei der Auswahl des Aufstellortes darauf, dass direktes Sonnenlicht,
Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen.
Beim Aufstellen der Tischuhr ist auf einen stabilen Untergrund und sicheren Stand zu
achten, durch ein Herunterfallen könnten Personen verletzt oder die Tischuhr bzw.
der Boden beschädigt werden. Stellen Sie das Gerät auf einer ebenen, waagrechten
Fläche auf. Stellen Sie das Gerät nicht ohne geeigneten Schutz auf wertvolle
Möbeloberflächen.
Stellen Sie das Gerät nicht in die Nähe von Hitzequellen, wie z.B. Heizkörpern. Dies
verfälscht das Ergebnis der Raumtemperaturmessung und kann auch das Gerät
beschädigen.
Einlegen und Wechseln der Batterien
Achten Sie beim Einlegen der Batterien auf die richtige Polung (Plus und Minus
beachten).
Batterien gehören nicht in Kinderhände. Lassen Sie die Batterien nicht offen herum-
liegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt
werden! Lebensgefahr! Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
Batterien dürfen nicht kurzgeschlossen, geöffnet oder ins Feuer geworfen werden.
Batterien dürfen nicht aufgeladen werden! Explosionsgefahr!
Benutzen Sie nur neue Batterien der richtigen Größe und des empfohlenen Typs.
Setzen Sie nicht alte und neue Batterien zusammen ein. Bei überalterten oder ver-
brauchten Batterien können chemische Flüssigkeiten austreten, die das Gerät
beschädigen. Entfernen Sie deshalb die Batterien, wenn Sie das Gerät für längere Zeit
(einen Monat und länger) nicht benötigen.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut
Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete
Schutzhandschuhe.
SNZ /
Der Batteriefachdeckel befindet sich auf der Unterseite der Tischuhr. Ziehen Sie den Batteriefachdeckel
ALM ON /
ab. Legen Sie drei neue Micro-Batterien (Typ AAA) polungsrichtig ein. Die korrekte Polung (Plus und
ALM OFF
Minus) ist anhand der Aufschrift am Batteriefach zu erkennen. Verschließen Sie das Batteriefach, indem
Sie den Batteriefachdeckel aufsetzen und zuschieben, bis er einrastet.
Verwenden Sie hochwertige Alkaline-Batterien, um eine möglichst lange
Betriebsdauer zu erreichen. Die Verwendung von Akkus ist nicht empfehlenswert, da
sich aufgrund der geringeren Akkuspannung und -kapazität die Betriebsdauer stark
reduziert.
Nach dem Einsetzen der Batterien erscheint die Displayanzeige.
Ein Wechsel der Batterien wird notwendig, wenn sich der Anzeigekontrast verringert bzw. die
Anzeigebeleuchtung stark an Helligkeit verliert.
Inbetriebnahme
Entfernen Sie vor der ersten Benutzung die Transportschutzfolie vom Display.
DCF-Empfang
• Nach dem Einlegen der Batterie beginnt das Gerät automatisch mit dem DCF-Empfangsversuch.
• Im Display erscheint blinkend das Funkturmsymbol
Empfangsversuch durchführt). Zunächst erscheint das Funkturmsymbol nur mit wenigen „Wellen" über
dem Turm , nach kurzer Zeit sollte das Symbol mit mehr „Wellen" über dem Turm angezeigt werden
(Zeichen dafür, dass die Signalstärke des DCF-Signals stark genug ist).
Drücken Sie während eines DCF-Empfangsversuches keine Taste, dies unterbricht
den Empfangsversuch. Bewegen Sie die Tischuhr während des Empfangsversuches
möglichst nicht, dies würde den Empfang negativ beeinflussen.
• Der Empfang ist im Regelfall innerhalb von 10 Minuten erfolgreich abgeschlossen.
• Danach erscheint im Display das Funkturmsymbol
Symbol .
• Die Tischuhr führt täglich automatisch um Mitternacht einen DCF- Empfangsversuch durch.
Bedeutung des Funkturmsymbols und des WAVE-OK-Symbols
• Ein blinkendes Funkturmsymbol
durchführt.
• Erscheint das Funkturmsymbol im Display statisch (nicht blinkend), dann hat das Gerät den DCF-
Empfang abgeschlossen.
• Die „Wellen" über dem Funkturmsymbol, zeigen die Signalstärke des empfangenen DCF-Signals an.
Je mehr „Wellen" erscheinen, desto größer die Signalstärke.
• Das WAVE-OK-Symbol
• Erscheint das Funkturmsymbol
war der letzte DCF-Empfangsversuch nicht erfolgreich. Dies kann an negativen Umgebungs-
einflüssen, wie zum Beispiel schlechtem Wetter liegen.
DCF-Empfang kann nicht erfolgreich durchgeführt werden
• Schlägt der tägliche automatische DCF-Empfangsversuch fehl, dann erscheint das Funkturmsymbol
mit nur zwei „Wellen" und ohne das WAVE OK-Symbol
• Das Gerät versucht dann das DCF-Signal nach dem fehlgeschlagenem Versuch jede Stunde erneut zu
empfangen (max. für 4 Stunden).
• Schlägt der DCF-Empfang gleich nach dem Einlegen der Batterien oder nach einem RESET
(Rückstellen auf Werkseinstellung) fehl, dann führt das Gerät alle drei Stunden einen 10 Minuten dau-
ernden Empfangsversuch durch, solange bis der Empfang erfolgreich war.
(Zeichen dafür, dass das Gerät einen DCF-
(nicht blinkend) und zusätzlich das „WAVE OK"
bedeutet, dass die Tischuhr gerade einen Empfangsversuch
erscheint, wenn der letzte DCF-Empfang erfolgreich war.
mit nur zwei „Wellen" und ohne das WAVE OK-Symbol
,
, dann
