THERMOSTAT
I WARM 750
Technisches Datenblatt
Bedienungsanleitung
1. Funktion
Das Thermostat ist für die Steuerung von Fußbodenheizungssystemen (z.B. mit elektrischen Heizmatten sowie elektrischen
Heizkreisen) oder anderen elektrischen Heizsystemen und Heizgeräten in Innenraumen bestimmt.
Das Thermostat erhält automatisch eine gleichmäßige Temperatur unter Zuhilfenahme des in den Boden eingelassenen
Temperatursensors aufrecht.
2. Technische Daten
Versorgungsspannung
Max. Strom
Temperaturbereich
Gewicht
Abmessungen
Temperaturfühler
Fühlerkabellänge

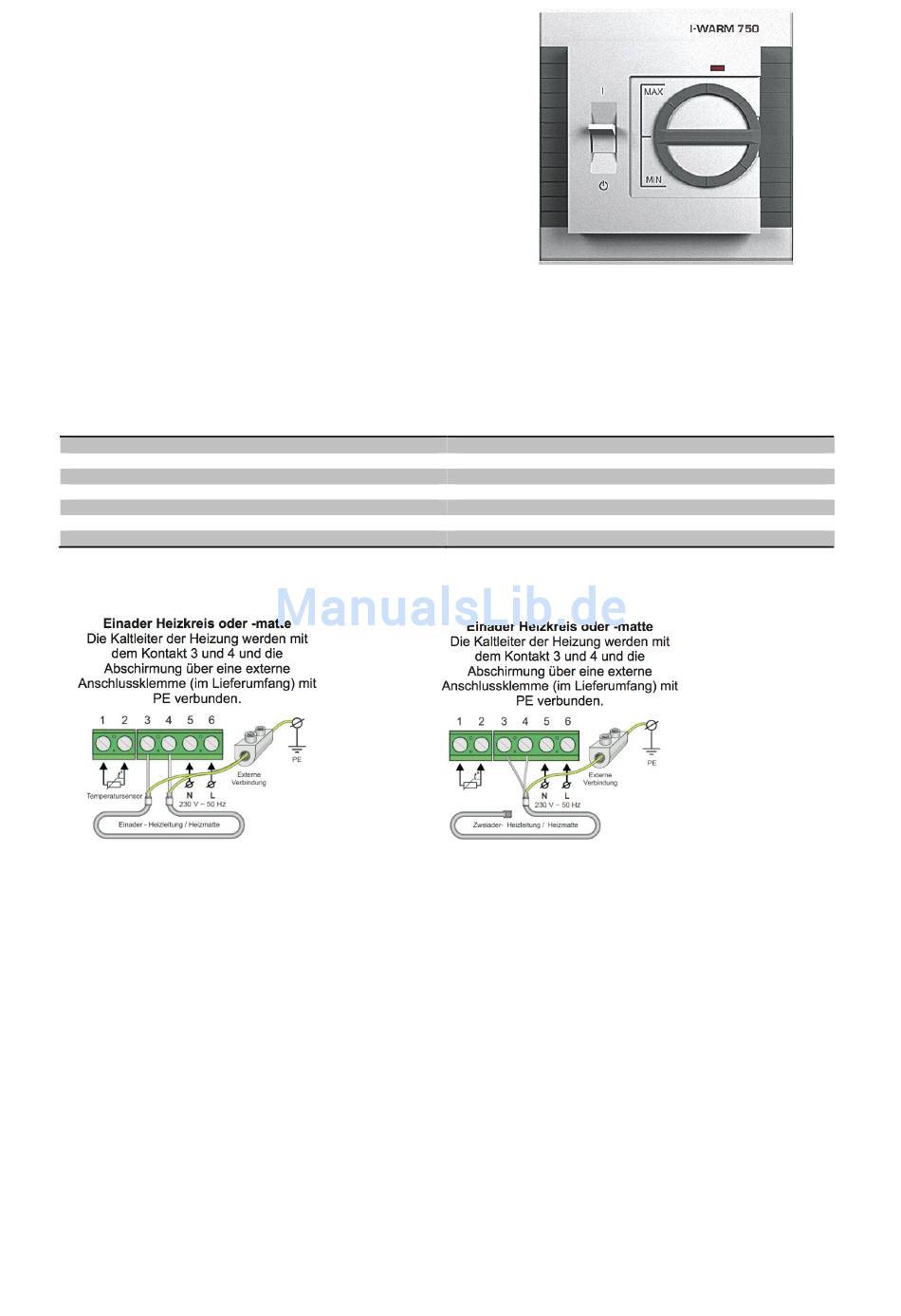

3. Schaltplan
Der Temperatursensor wird an Klemmen 1 und 2 , die Spannungsversorgung an die Klemmen 5 und 6 angeschlossen.
4. Montage und Betrieb
Nachdem die Fußbodenheizung (oder ein anderes Heizsystem) eingebaut und geprüft wurde, wird das Thermostat eingebaut
und angeschlossen.
Das Thermostat ist mit einem Schalter, einem Temperaturkontrolldrehknopf und eine LED Kontrollleuchte ausgestattet. Das
Thermostat wurde für den Einbau in eine Unterputzdose nach DIN 4937-1 (nicht im Lieferumfang enthalten) konstruiert.
Die Schalterstellung oben (1) schaltet das Thermostat an, die Schalterstellung unten (0) schaltet es aus. Durch drehen des
Temperaturkontrolldrehknopfes im Uhrzeigersinn wird die Temperatur erhöht, das Drehen gegen den Uhrzeigersinn verringert
diese. Sobald die LED leuchtet, wird die Heizung mit Spannung versorgt.
Vorbereitungen für die Montage:
1. Bereiten Sie eine Vertiefung vor, in die Unterputzdose passt.
2. Führen Sie die Stromzufuhr, die Kaltenden und das Sensorkabel zur Unterputzdose. Dabei ist das Sensorkabel durch ein
Plastikwellrohr zu führen um einen später eventuell notwendigen Austausch problemlos zu ermöglichen.
3. Der Schalter am Thermostat muss auf der Position (0) stehen.
4. Führen Sie alle Anschlüsse durch (siehe Kapitel 3).
5. Entfernen sie den Drehknopf, indem Sie ihn mit einem Schraubendreher vorsichtig anheben.
6. Nehmen Sie die Frontabdeckung des Thermostats ab. Drücken Sie dazu mit einem feinen Schlitzschraubendreher die
Verriegelung, die oben und unten an der Frontabdeckung angebracht sind, nacheinander leicht ein und ziehen Sie die
Abdeckung heraus. Nehmen Sie die Frontabdeckung und den Rahmen ab.
7. Setzen Sie das Thermostat in die Unterputzdose und befestigen Sie diese mit Schrauben.
8. Der Zusammenbau des Temperaturreglers erfolgt in umgekehrter Reihenfolge. Platzieren Sie den Rahmen sorgfältig. Bitte
beachten Sie, dass er dicht am Gerätegehäuse anliegt. Dann setzten Sie die Frontabdeckung an den Rahmen, und drücken Sie
sie vorsichtig solange fest, bis die Verriegelungen einrasten.
9. Drehen Sie den Regler mit Hilfe eines Schraubendrehers bis zur Endstellung (im Uhrzeigersinn). Setzen Sie den Drehknopf
MAJ : 1 6.09.11
230 VAC, 50-60 Hz
16A
+5°C to +45°C
150g (including sensor)
80 x 80 x 58 mm
NTC 6.8 kOhm
2
