B E D I E N U N G S A N L E I T U N G
Temperatur-Feuchteregler
Best.-Nr. 19 85 71 FOX-301A
Bestimmungsgemäße Verwendung
Der Regler dient zur Erfassung und Anzeige der Temperatur von -55 bis +99,9°C und der relativen
Luftfeuchtigkeit im Bereich von 0 bis 100%. Für Temperatur und Luftfeuchte stehen jeweils zwei pro-
grammierbare, potentialfreie Schaltausgänge (Schließer) zur Verfügung. Somit können Kühl- und
Heizvorgänge bzw. Lüftungssysteme oder Ventile universell gesteuert werden. Die Temperatur- und
Feuchtigkeitserfassung erfolgt über einen externen Fühler. Die Anzeige erfolgt zweifarbig.
Der Regler ist nur für den Einbau in Geräte, Anzeigetafeln oder Schaltschränke etc. vorgesehen und
entspricht im eingebauten Zustand der Schutzklasse 2 (doppelte oder verstärkte Isolation). Er darf nur
im eingebauten Zustand in Betrieb genommen werden. Die Verwendung des Reglers in Geräten der
Schutzklasse 1 und 2 ist zulässig.
Die Installation darf nur durch eine Fachkraft erfolgen, die mit den entsprechenden Vorschriften und
den möglichen Gefahren vertraut ist.
Das Gerät ist CE-konform und entspricht den geltenden europäischen Richtlinien.
Eine Verwendung in explosionsgefährdeten Bereichen, im Freien oder Feuchträumen ist nicht zu-
lässig. Der zu messenden Luftfeuchtigkeit darf nur der Fühler ausgesetzt werden.
Das Gerät darf nicht zur Sicherung von Menschen, Tieren oder Maschinen verwendet werden.
Der Regler darf nur mit einer Wechselspannung von 100 bis 240V~/50-60Hz betrieben werden. Die
angegebenen Schaltleistungen dürfen nicht überschritten werden.
Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig.
Widrige Umgebungsbedingungen sind:
• Nässe oder zu hohe Luftfeuchtigkeit,
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
• starke Vibrationen oder Magnetfelder.
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung dieses
Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.
verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu beachten!.
Sicherheits- und Gefahrenhinweise
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in
der Bedienungsanleitung hin. Lesen Sie bitte vor Inbetriebnahme die komplette
Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
• Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die
Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt
die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern
des Gerätes nicht gestattet.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese
Bedienungsanleitung.
• Das Gerät darf keinen extremen Temperaturen, Sonnenstrahlen, starken Vibrationen oder Feuchtig-
keit ausgesetzt werden.
• Vermeiden Sie den Betrieb in der nähe von hochfrequenten Feldern (z.B. Schweißgeräte,
Funkanlagen etc.).
• Das Gerät darf nicht geöffnet oder zerlegt werden.
• Betreiben Sie das Gerät nur mit schadlosen Anschlussleitungen.
• Der Regler ist kein Spielzeug und gehört nicht in Kinderhände.

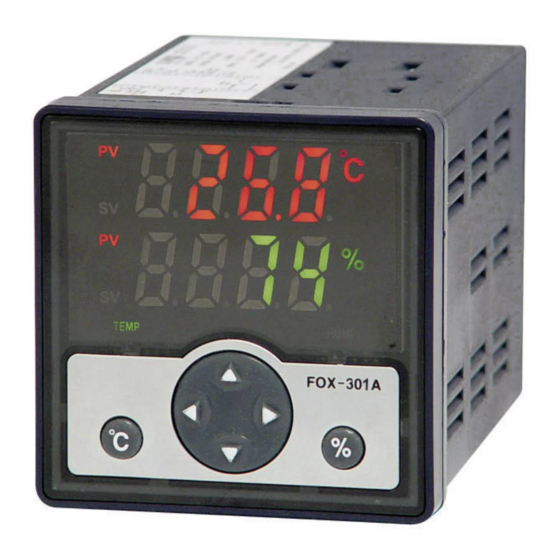

Bedienelemente
1 Rotes Anzeigefeld „Temperatur"
2 Grünes Anzeigefeld „Luftfeuchtigkeit"
3 Anzeige für aktiven Schaltausgang „befeuchten"
4 Anzeige für aktiven Schaltausgang „entfeuchten"
5 Einstelltaste „Aufwärts"
6 Umschalt-/Programmiertaste für Luftfeuchtigkeit
7 Einstelltaste „Abwärts"
8 Umschalt-/Programmiertaste für Temperatur
9 Anzeige für aktiven Schaltausgang „heizen"
10 Anzeige für aktiven Schaltausgang „kühlen"
11 Anzeige für Messwertdarstellung
12 Anzeige des eingestellten Wertes
Abmessungen/Einbaumaße
www.conrad.com
Version 05/09
°
Einbau
Bereiten Sie die Einbaufläche entsprechend den Einbaumaßen vor.
Die Montageöffnung muss 68 x 68 mm betragen.
Schieben Sie die beiliegende Gummidichtung von der Anschlussseite bis zum Anzeigerahmen über
das Gerät.
Setzen Sie den Regler von vorne in die Einbauöffnung.
Zwei Befestigungshalter liegen dem Gerät bei. Setzen Sie diese seitlich an den Regler und schieben
diese bis zum gewünschten Befestigungsgrad in Richtung Anzeige. Der Regler wird festgeklemmt.
Zum Lösen drücken Sie die beiden zackigen Flanken der Befestigung zusammen und ziehen die
Befestigungen vom Gerät.
Anschluss
Der Anschluss erfolgt wie abgebildet.
Schraubklemme 1
Schraubklemme 2
Schraubklemme 3
Schraubklemme 4
Schraubklemme 5
Schraubklemme 6
Schraubklemme 7
Schraubklemme 8
Schraubklemme 9
Schraubklemme 10
Schraubklemme 11
Schraubklemme 12
Schraubklemme 13
Befestigen Sie den Fühler an der gewünschten Position. Achten Sie dabei, dass das Kabel keine
drehenden Teile oder scharfe Kanten berührt. Die Isolierung kann dadurch beschädigt werden.
Kontrollieren Sie das Gerät nochmals auf richtigen Anschluss und feste Schraubverbindungen.
Schließen Sie das System, in welches der Regler eingebaut wurde und schalten Sie die
Stromversorgung wieder ein (Leitungsschutzschalter, Geräteschalter etc.).
Vergewissern Sie sich vor dem Anschluss, dass alle Leitungen stromlos sind.
Schalten Sie dazu die Leitungsschutzschalter aus und sichern Sie diese gegen
Wiedereinschalten.
Gemeinsamer Schaltkontakt für Feuchtigkeitsregelung (HUMI/DHUMI)
Schließkontakt für Befeuchtung (HUMI)
Schließkontakt für Kühlung (COOL)
Gemeinsamer Schaltkontakt für Temperaturregelung (COOL/HEAT)
Schließkontakt für Heizung (HEAT)
Netzanschluss (100 bis 240V~, L1 Phase)
Netzanschluss (100 bis 240V~, N)
Schließkontakt für Entfeuchtung (DHUMI)
Fühleranschluss für Luftfeuchte, rote Litze (+)
Fühleranschluss für Luftfeuchte, weiße Litze (IN)
Fühleranschluss für Luftfeuchte, schwarze Litze (-)
Fühleranschluss für Temperatur, grüne Litze (+)
Fühleranschluss für Temperatur, gelbe Litze (-)
Werden Verbraucher der Schutzklasse 1 angeschlossen, so muss der Schutz-
leiteranschluss separat und fachgerecht durchgeführt werden.
Verlegen Sie die Fühlerleitung nicht neben Signal- oder Netzleitungen.
