Onboard LEDs

Das Motherboard verfügt über LEDs, welche den Status von CPU,
Arbeitsspeicher, Northbridge und Southbridge anzeigen. Sie können die
Spannung der Komponenten im BIOS einstellen. Zusätzlich sind noch eine LED
für Festplattenaktivität und ein integrierter Schalter für den Netzstromstatus
vorhanden. Informationen zur Einstellung der Spannung finden Sie im Abschnitt
3.3 Extreme Tweaker-Menü.
1. CPU LED
Die CPU-LED zeigt drei Spannungen an: CPU-Spannung, CPU PLL und QPI/
DRAM-Spannung; Sie können in BIOS festlegen, welche der drei angezeigt

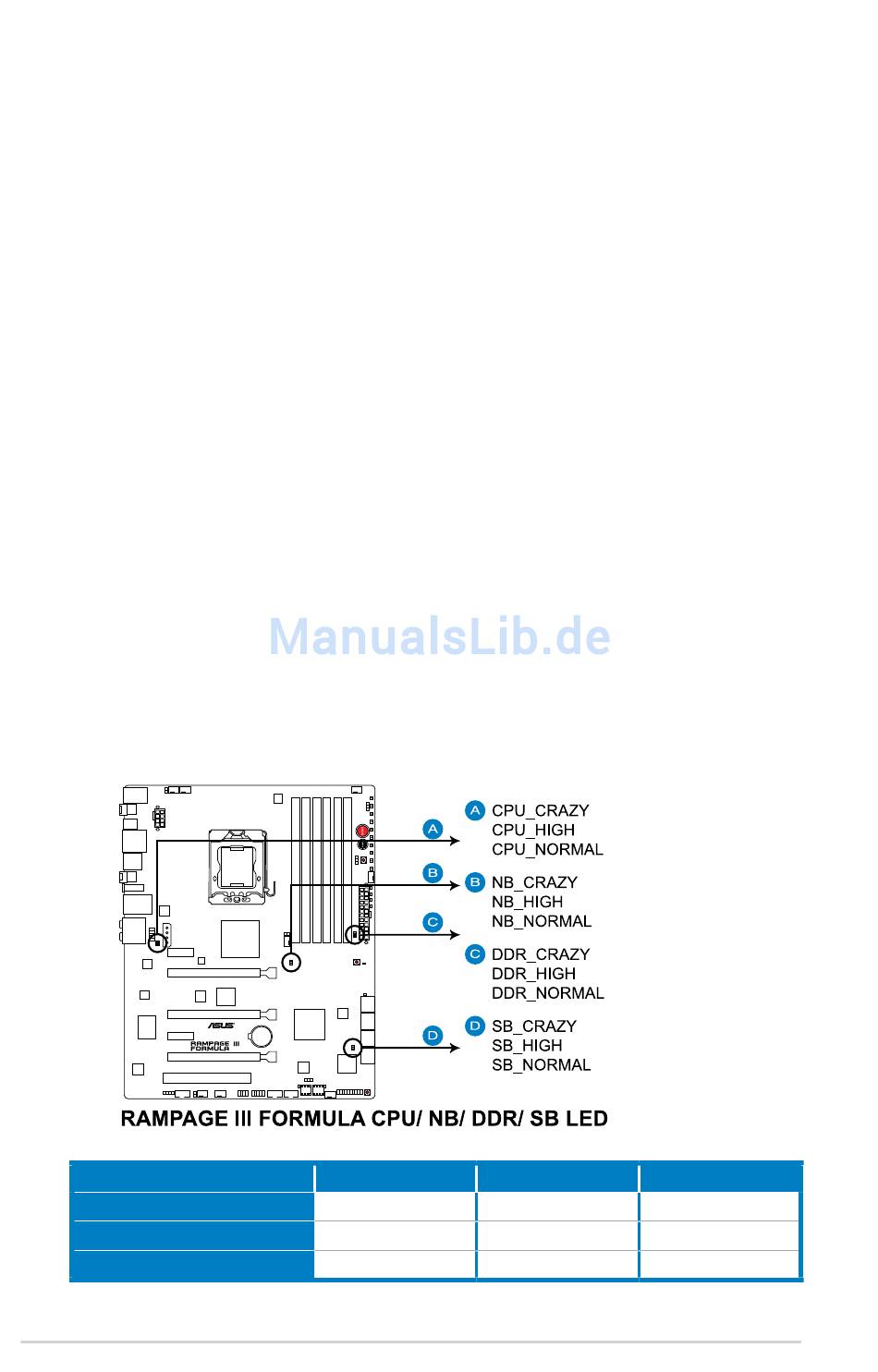

werden soll. Die Position der CPU LED wird in der folgenden Abbildung
gezeigt, die LED-Definitionen entnehmen Sie bitte der nachstehenden Tabelle.
2. Arbeitsspeicher LED
Beziehen Sie sich auf die nachfolgende Abbildung für die Position der
Arbeitsspeicher-LED sowie die Tabelle für die LED-Definitionen.
3. Northbridge/Southbridge LEDs
Northbridge und Southbridge LEDs haben jeweils zwei verschiedene
Spannungsanzeigen. Die Northbridge LED zeigt entweder die IOH-Spannung
oder die IOH PCIE-Spannung. Die Southbridge LED zeigt entweder die ICH-
Spannung oder die ICH PCIE-Spannung. Sie können die anzuzeigende
Spannung in BIOS bestimmen. Beziehen Sie sich auf die nachfolgende
Abbildung für die Position der Northbridge/Southbridge-LEDs sowie die
Tabelle für die LED-Definitionen.
CPU Spannung (Standard)
CPU -PLL
QPI/DRAM
2-2
Normal (grün) Hoch (gelb)
0.85–1.5 1.50625–1.59375
1.20575–1.89475 1.90800–1.94775
1.2–1.39375 1.4–1.69375
Kritisch (rot)
1.6–
1.96100–
1.7–

Kapitel 2: Hardware-Beschreibungen
