Befestigen der Montageplatte
Beachten Sie den Abschnitt „Sicherheitshinweise"!
• Entfernen Sie zunächst die Montageplatte, indem Sie
sie ein Stück entgegen dem Uhrzeigersinn drehen.
• Befestigen Sie die Montageplatte mit zwei Schrauben
und Dübeln an der Raumdecke.
Je nach Untergrund sind entsprechend geeignete Schrau-
ben bzw. Dübel zu verwenden.
Achten Sie beim Bohren und Festschrauben
darauf, dass keine Kabel oder Leitungen be-
schädigt werden!
• Nach dem Anschluss der Kabel (siehe nächster Ab-
schnitt) ist der Bewegungsschalter auf der Montage-
platte aufzusetzen und durch eine Drehung im Uhrzei-
gersinn zu verriegeln.
Achten Sie dabei darauf, dass die Kabel nicht eingequetscht und dadurch beschä-
digt werden!
Anschluss
Verbinden Sie die Anschlussleitungen mit den ent-
sprechenden Schraubklemmen (Aufschriften beach-
ten):
L = Phase (braunes Kabel)
N = Neutralleiter (blaues Kabel)
A = Schaltausgang (rotes Kabel)

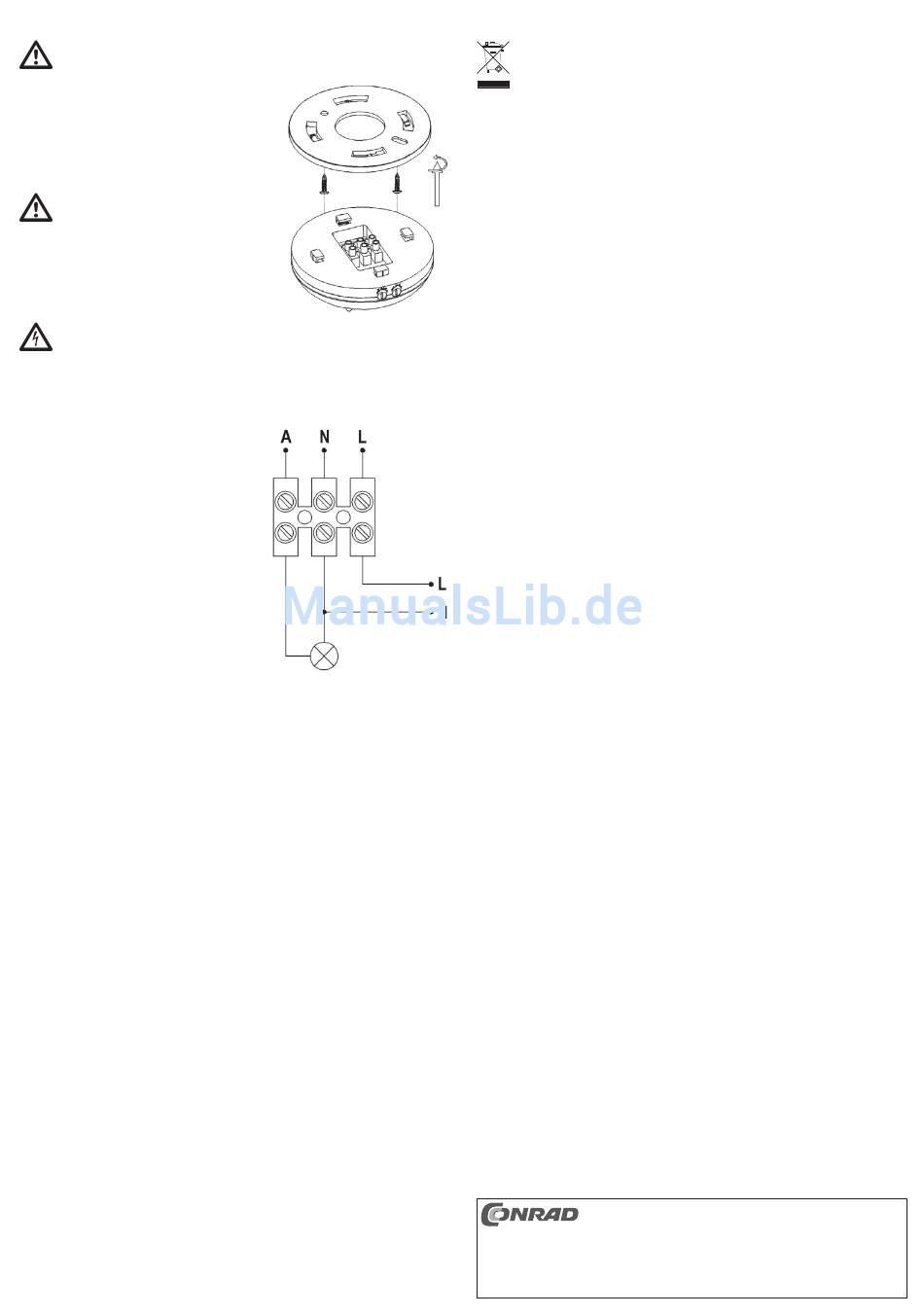

Beachten Sie das Schaltungsbeispiel im Bild rechts
bzw. den Aufdruck im Gehäuse neben den Schraub-
klemmen.
Einstellregler am Bewegungsschalter
• Einstellung der Einschaltdauer (Drehregler „TIME")
Mit diesem Regler kann die Zeit für Einschaltdauer für den Anschluss L´ eingestellt werden.
Eine Drehung nach links gegen den Uhrzeigersinn verkürzt die Einschaltdauer, eine Drehung
nach rechts verlängert sie.
Wird während der Einschaltdauer eine erneute Bewegung erkannt, so startet die Zeit für die
Einschaltdauer erneut.
• Einstellung der Helligkeitsregelung (Drehregler „LUX")
Über diesen Regler kann die Schaltschwelle eingestellt werden, ab welcher Umgebungshel-
ligkeit der Bewegungsschalter aktiviert wird.
Bei einer Drehung nach rechts in Richtung Mond-Symbol wird der Bewegungsschalter erst
bei größerer Dunkelheit aktiviert, bei einer Drehung nach links in Richtung Sonnen-Symbol
bereits bei hellerer Umgebung.
Wollen Sie am Tag einen Funktionstest durchführen, ist der Drehregler ganz nach links zu
drehen.
Betrieb
Wie schon im Kapitel „Funktion des Bewegungsschalters" erklärt, reagiert der PIR-Bewe-
gungssensor im Bewegungsschalter auf Temperaturveränderungen im Erfassungsbereich.
Wurde eine Temperaturveränderung erkannt, wird das Relais ausgelöst und schaltet den ange-
schlossenen Verbraucher für die eingestellte Zeit ein. Außerdem wird die LED auf dem Bewe-
gungsschalter aktiviert. Wird während der Einschaltdauer eine erneute Bewegung erkannt, so
startet die Zeit für die Einschaltdauer erneut, der Verbraucher bleibt eingeschaltet.
Wird keine Temperaturveränderung mehr erkannt, wird der angeschlossene Verbraucher aus-
geschaltet.
Wartung und Pfl ege
Der Bewegungsschalter ist für Sie wartungsfrei, zerlegen Sie ihn niemals (bis auf die in dieser
Bedienungsanleitung beschriebene Montage). Eine Wartung oder Reparatur ist nur durch eine
Fachkraft zulässig.
Reinigen Sie die halbkugelförmige Streuscheibe des Bewegungsschalters gelegentlich von
Staub oder Ablagerungen, verwenden Sie dazu nur ein trockenes, sauberes, weiches Tuch.
Bewegungsschalter
220-240 V/AC
50 Hz
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Technische Daten
Betriebsspannung .........................220 - 240 V/AC, 50 Hz
Leistungsaufnahme ......................ca. 0,45 W
Schaltleistung (Anschluss A) ........1200 W (ohmsche Last)
300 W (induktive Last)
☞
Verbraucher mit vorwiegend ohmscher Last sind z.B. Glühlampen, Heizgeräte o.ä.
Verbraucher mit induktiver Last sind z.B. Motoren, Vorschaltgeräte, konventionelle
Transformatoren, Energiespar-Leuchtmittel o.ä.
Montageposition ........................... Wand- oder Deckenmontage, ausschließlich in trockenen,
geschlossenen Innenräumen
Schaltdauer .................................einstellbar, 10 Sekunden (±3 Sekunden)
bis max. 7 Minuten (±2 Minuten)
Umgebungshelligkeit ....................einstellbar, 3 - 2000 lux
Erfassungswinkel ..........................360°
PIR-Reichweite .............................ca. max. 6 m (bei +24 °C)
Montagehöhe ................................2,4 bis 4 m (empfohlen max. 3 m)
Umgebungstemperatur ................. 0 °C bis +40 °C (geringere Reichweite bei höheren Tempe-
raturen als +24°C)
Umgebungsluftfeuchte ..................0% bis max. 93 % relative Luftfeuchte, nicht kondensierend
Abmessungen (Ø x H) ..................115 x 57 mm
Gewicht .........................................ca. 167 g
