Beschreibung

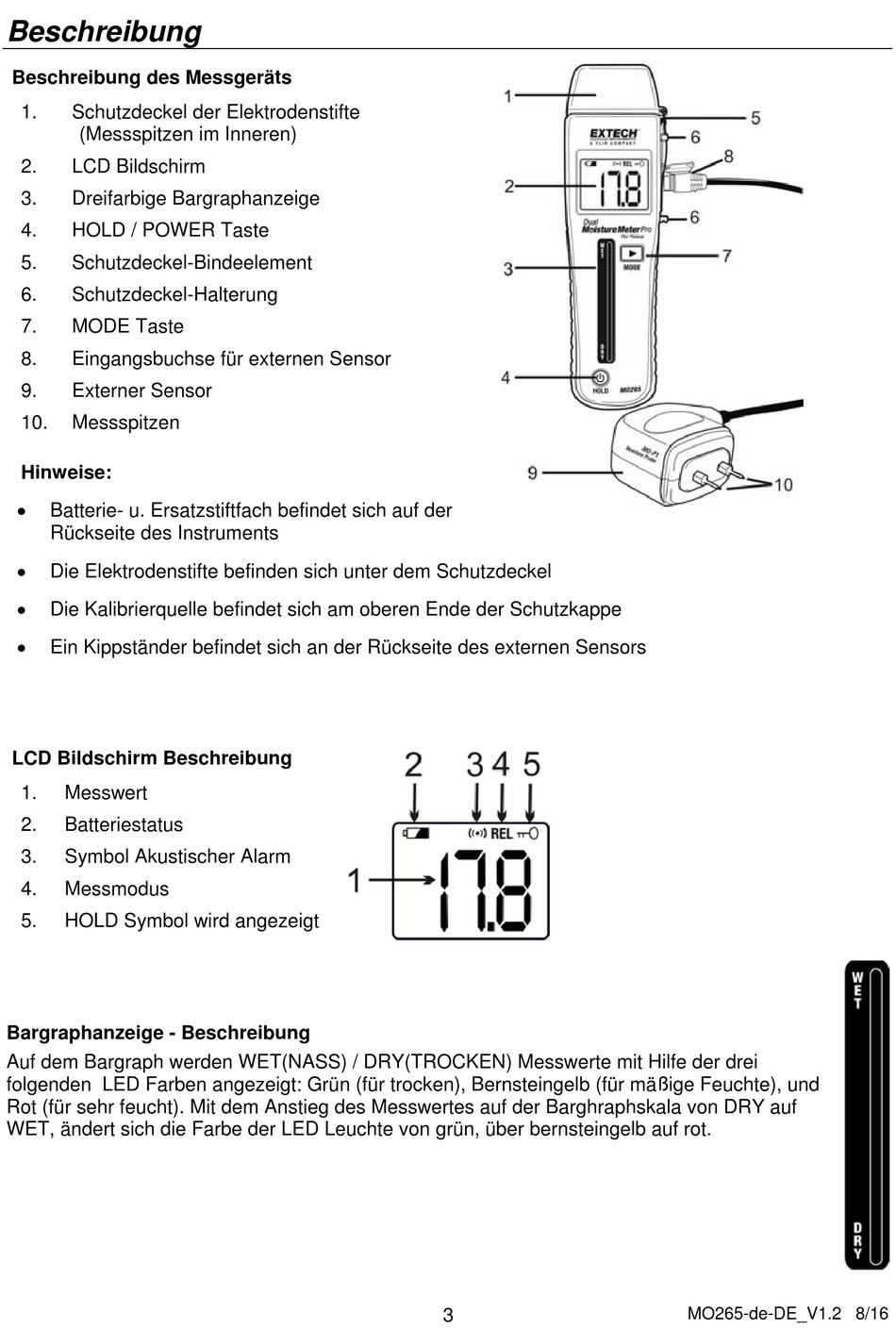

Beschreibung des Messgeräts
1.
Schutzdeckel der Elektrodenstifte
(Messspitzen im Inneren)
2.
LCD Bildschirm
3.
Dreifarbige Bargraphanzeige
4.
HOLD / POWER Taste
5.
Schutzdeckel-Bindeelement
6.
Schutzdeckel-Halterung
7.
MODE Taste
8.
Eingangsbuchse für externen Sensor
9.
Externer Sensor
10.
Messspitzen
Hinweise:
Batterie- u. Ersatzstiftfach befindet sich auf der
Rückseite des Instruments
Die Elektrodenstifte befinden sich unter dem Schutzdeckel
Die Kalibrierquelle befindet sich am oberen Ende der Schutzkappe
Ein Kippständer befindet sich an der Rückseite des externen Sensors
LCD Bildschirm Beschreibung
1.
Messwert
2.
Batteriestatus
3.
Symbol Akustischer Alarm
4.
Messmodus
5.
HOLD Symbol wird angezeigt
Bargraphanzeige - Beschreibung
Auf dem Bargraph werden WET(NASS) / DRY(TROCKEN) Messwerte mit Hilfe der drei
folgenden LED Farben angezeigt: Grün (für trocken), Bernsteingelb (für mäßige Feuchte), und
Rot (für sehr feucht). Mit dem Anstieg des Messwertes auf der Barghraphskala von DRY auf
WET, ändert sich die Farbe der LED Leuchte von grün, über bernsteingelb auf rot.
3
MO265-de-DE_V1.2 8/16
