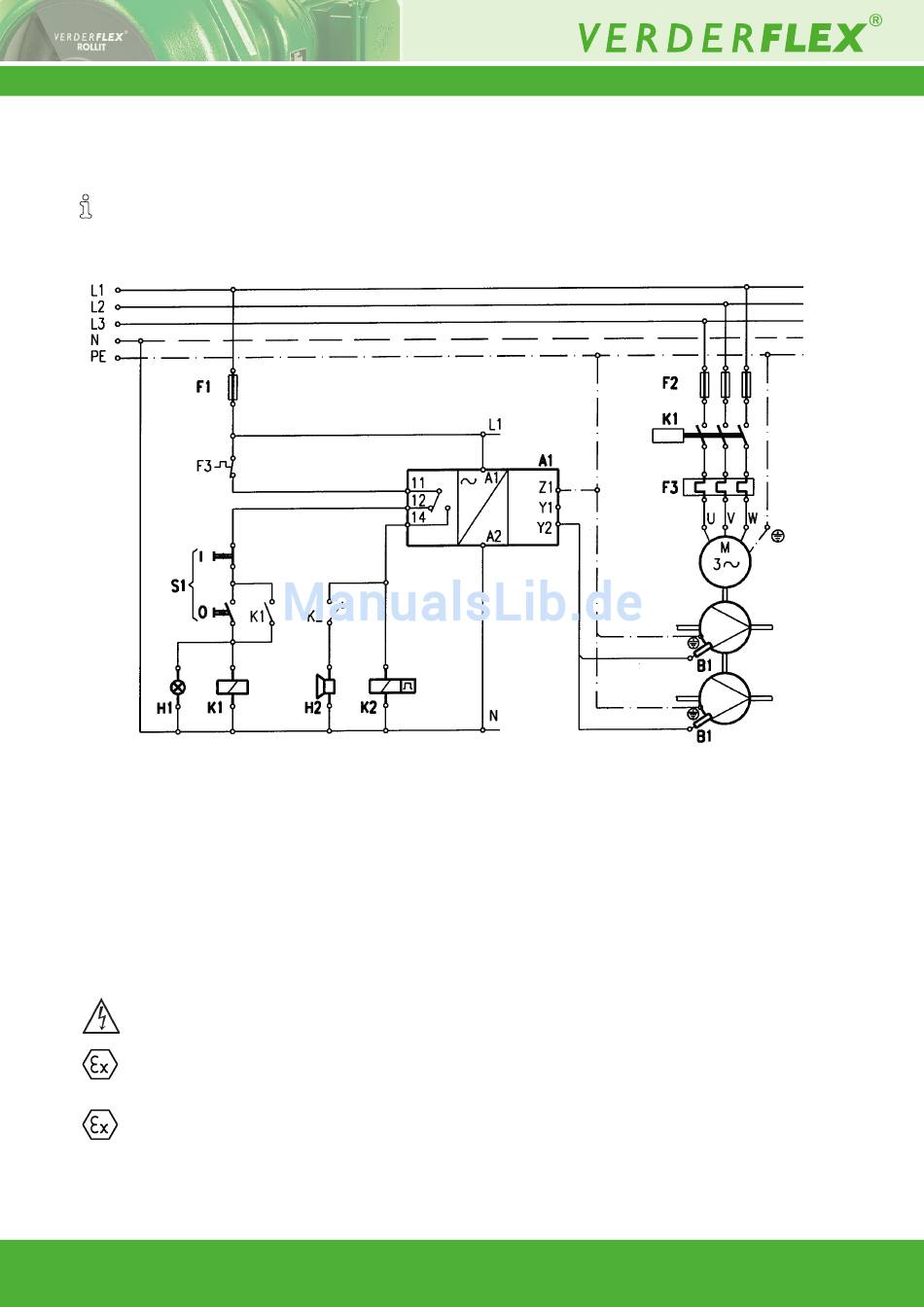

10.2 Schaltplan der Schlauchbruchüberwachung für den Betrieb der Pumpen
in nicht-explosionsgefährdeten Bereichen
Folgender Schaltplan gilt nur für die Schlauchbruchüberwachung, die aus Folgendem besteht:
• zwei Fühler für Schlauchbruchüberwachung (Hersteller Verderflex Rollit, Standard)
• Trennschaltverstärker (Hersteller: Disibeint, Typ DNSA)
A1 - Niveauwächter, Typ DNSA
B1 - Fühler
F1 - Steuersicherung
F2 - Motorsicherung
F3 - Motorschutzrelais
H1 - Betriebskontrollleuchte
H2 - Signalhorn, Signalkontrollleuchte
K1 - Motorschütz
K2 - Blinkrelais (0,5 sec.)
M - Motor (Pumpenantrieb)
S1 - Drucktaster
Der Anschluss darf nur durch geschultes Personal durchgeführt werden.
Der Trennschaltverstärker darf nicht in ex-geschützter Umgebung eingesetzt werden.
Er muss ausserhalb des Ex-Bereichs eingebaut werden.
Der Standardsensor der Schlaucbruchüberwachung ist nicht für den Einsatz im ex-
geschützten Bereich geeignet.
Rollit 15 - 35 TP
Version 1.0v-10/2015
drive
pump
pump
25 | Seite
