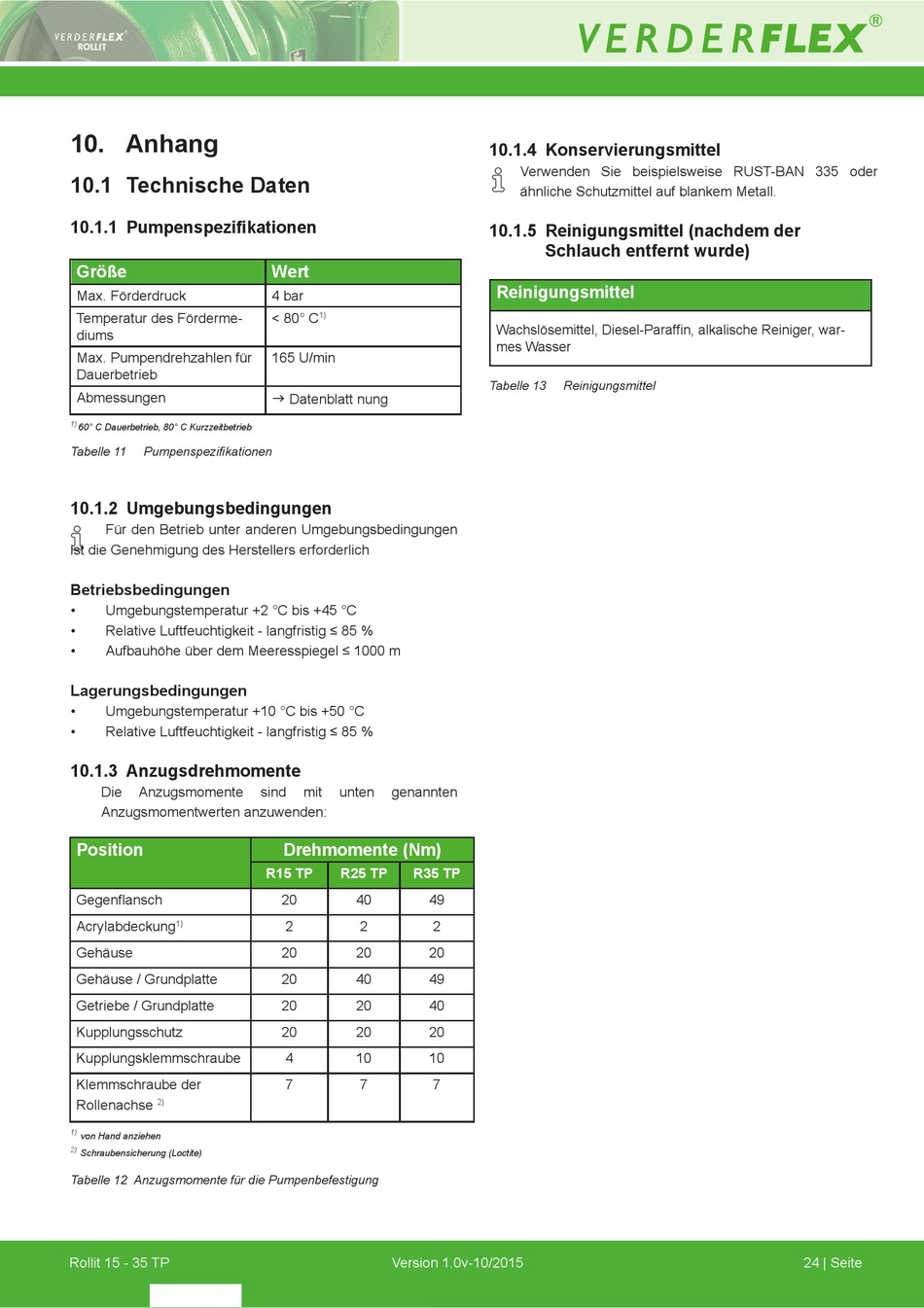

10. Anhang
10.1 Technische Daten
10.1.1 Pumpenspezifikationen
Größe
Max. Förderdruck
Temperatur des Förderme-
diums
Max. Pumpendrehzahlen für
Dauerbetrieb
Abmessungen
1)
60° C Dauerbetrieb, 80° C Kurzzeitbetrieb
Tabelle 11
Pumpenspezifikationen
10.1.2 Umgebungsbedingungen
Für den Betrieb unter anderen Umgebungsbedingungen
ist die Genehmigung des Herstellers erforderlich
Betriebsbedingungen
•
Umgebungstemperatur +2 °C bis +45 °C
•
Relative Luftfeuchtigkeit - langfristig ≤ 85 %
•
Aufbauhöhe über dem Meeresspiegel ≤ 1000 m
Lagerungsbedingungen
•
Umgebungstemperatur +10 °C bis +50 °C
•
Relative Luftfeuchtigkeit - langfristig ≤ 85 %
10.1.3 Anzugsdrehmomente
Die
Anzugsmomente
Anzugsmomentwerten anzuwenden:
Position
Gegenflansch
Acrylabdeckung
1)
Gehäuse
Gehäuse / Grundplatte
Getriebe / Grundplatte
Kupplungsschutz
Kupplungsklemmschraube
Klemmschraube der
Rollenachse
2)
1)
von Hand anziehen
2)
Schraubensicherung (Loctite)
Tabelle 12 Anzugsmomente für die Pumpenbefestigung
Rollit 15 - 35 TP
Wert
4 bar
< 80° C
1)
165 U/min
g
Datenblatt nung
sind
mit
unten
genannten
Drehmomente (Nm)
R15 TP
R25 TP
R35 TP
20
40
49
2
2
2
20
20
20
20
40
49
20
20
40
20
20
20
4
10
10
7
7
7
Version 1.0v-10/2015
10.1.4 Konservierungsmittel
Verwenden Sie beispielsweise RUST-BAN 335 oder
ähnliche Schutzmittel auf blankem Metall.
10.1.5 Reinigungsmittel (nachdem der
Schlauch entfernt wurde)
Reinigungsmittel
Wachslösemittel, Diesel-Paraffin, alkalische Reiniger, war-
mes Wasser
Tabelle 13
Reinigungsmittel
24 | Seite
