Le cas échéant, utilisez un outil long pour soulever le support mural en matière
synthétique.
Allez-y doucement afin de ne pas endommager le support mural en matière
synthétique, sinon de l'eau pourrait s'introduire dans certaines circonstances.

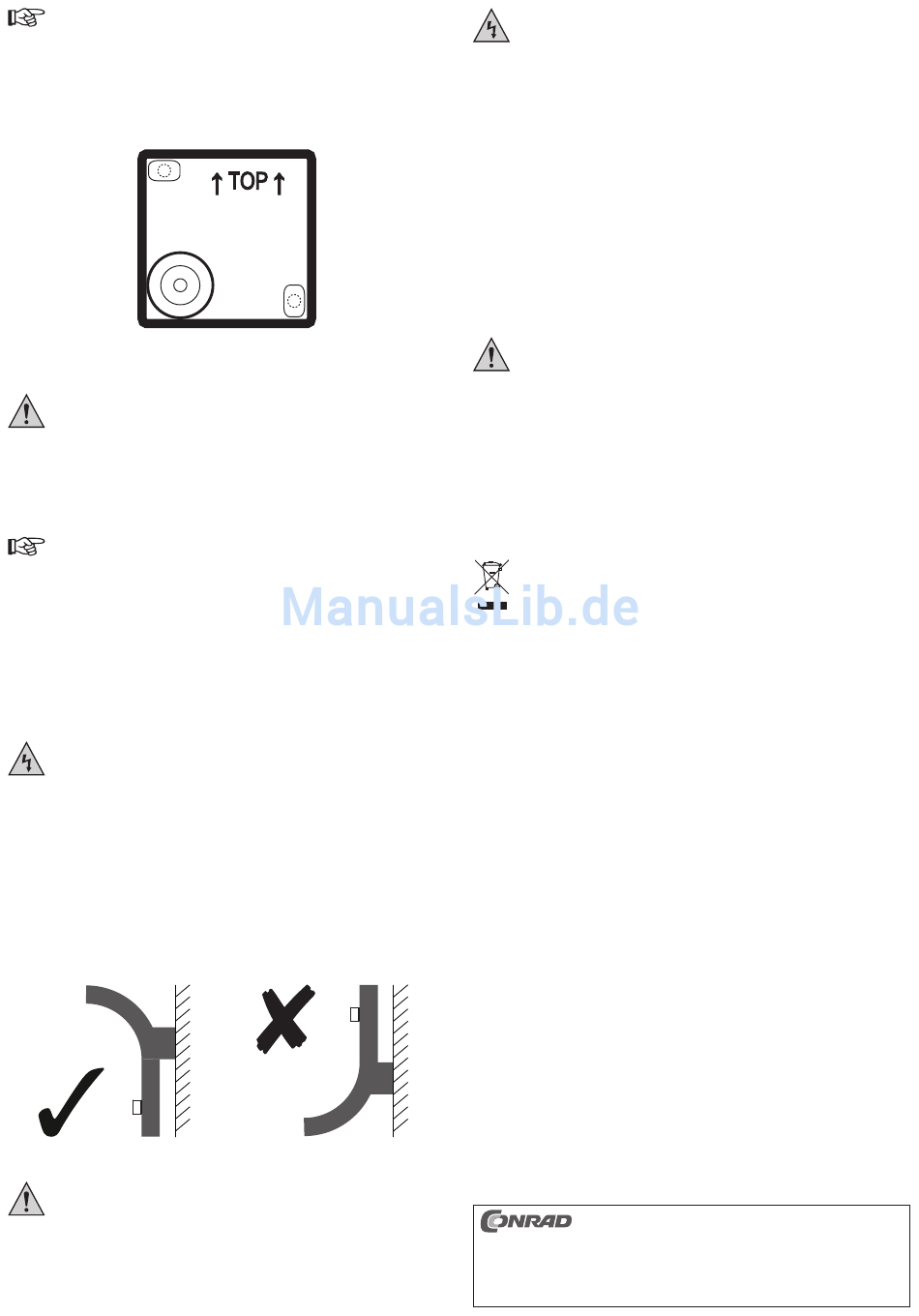

3. Percez les trous pour les vis indiqués à l'intérieur du support mural en matière synthétique
(voir lignes pointillées sur le dessin ci-dessous) avec un objet pointu. Procédez avec
prudence. Cela entraîne des risques de blessures.
4. Utilisez le support mural en matière synthétique comme gabarit et marquez l'emplacement
sur le mur des trous des vis avec le modèle déjà perforé.
Assurez-vous de ne pas causer de dommages lors du perçage ou vissage ;
veillez à ce qu'aucun câble, tuyau ou aucune canalisation ne passe sous la
surface.
5. Percez les deux trous dans le mur et placez les chevilles dans ceux-ci.
6. Placez le joint en caoutchouc blanc dans l'ouverture appropriée du support mural en
matière synthétique. Assurez-vous que le joint en caoutchouc soit bien placé de sorte que
l'eau ne puisse pas pénétrer à l'intérieur du support mural en matière synthétique.
7. Découpez un petit trou dans le joint en caoutchouc.
Assurez-vous de ne pas couper un trop grand trou dans le joint en caoutchouc.
Sinon, l'eau peut pénétrer dans le boîtier, ce qui peut causer dans certaines
circonstances un court-circuit.
Si un trop gros trou a été percé, colmatez le cas échant avec une pâte d'étanchéité
appropriée (par exemple silicone).
8. Faites passer le fil d'alimentation à travers le joint d'étanchéité en caoutchouc.
9. Fixez le support mural en matière synthétique avec les deux longues vis sur le mur.
10. Raccordez le câble d'alimentation au bornier à l'intérieur du socle :
Fil marron = L
Fil bleu = N
Fil vert/jaune = PE/conducteur de protection, symbole de la terre
Le conducteur de protection doit être absolument raccordé au bornier.
Si le produit est destiné à remplacer un éclairage existant et qu'aucun
conducteur de protection n'est disponible, le produit ne doit pas être installé.
Installez tout d'abord un nouveau câble d'alimentation.
En l'absence de conducteur de protection relié, la tension de réseau est
conduite par erreur vers le boîtier métallique du produit. Il existe un risque
d'électrocution pouvant entraîner la mort !
Assurez-vous que les câbles ne soient pas dénudés trop longtemps et qu'ils
ne provoquent pas un court-circuit.
Assurez-vous que toutes les vis soient bien serrées des deux côtés du
bornier.
11. Branchez le bornier sur les broches à l'intérieur du support mural en matière synthétique.
12. Placez le boîtier selon le dessin au dessous sur le support mural en matière synthétique.
Orientation correcte
Assurez-vous que le câble ne soit pas endommagé par des pincements ou
pliages ou tout autre cas qui causerait des dégâts sur celui-ci. N'utilisez pas
la force durant l'installation !
13. Fixez le boîtier avec la vis courte sur le support mural en matière synthétique.
14. Vérifiez la tension de réseau d'alimentation et contrôlez le fonctionnement du produit.
Mauvaise orientation
Si les diodes LED ne s'allument pas, éteignez immédiatement l'alimentation
électrique (dévisser le fusible ou couper le fusible à percuter).
Ensuite, vérifiez le raccordement du câble d'alimentation.
En cas de doute, consultez un technicien spécialisé (par exemple un
électricien).
Réglages du capteur IRP
• À l'arrière du capteur IR passif, vous pouvez définir la zone de détection et le temps de
fonctionnement.
• Le régulateur SENS pour régler la zone de détection est situé sur le côté droit.
• Le régulateur TIME pour régler le temps de fonctionnement se trouve sur le côté gauche.
• Utilisez pour régler le régulateur un outil plat et étroit comme un tournevis plat.
- Pour régler la valeur minimale, tournez le régulateur dans le sens inverse des aiguilles
d'une montre jusqu'à l'enclenchement.
- Pour régler la valeur maximale, tournez le régulateur dans le sens des aiguilles d'une
montre jusqu'à l'enclenchement.
Entretien et nettoyage
N'utilisez en aucun cas des produits de nettoyage agressifs ou des solutions
chimiques qui pourraient attaquer le boîtier (changement de couleur).
Ne dirigez jamais un jet d'eau comme par ex. un nettoyeur à haute pression
sur le lampadaire, car cela pourrait endommager les joints d'étanchéité.
• Le produit ne nécessite aucune maintenance seulement un nettoyage de temps en temps.
• Avant tout nettoyage, éteignez le produit et laissez-le refroidir suffisamment.
• Utilisez un chiffon propre, doux et sec pour nettoyer le boîtier. S'il existe de la saleté tenace,
vous pouvez légèrement humidifier un chiffon avec de l'eau tiède.
• N'appuyez pas trop fortement soit sur le boîtier, soit sur les orifices de sortie de la lumière,
car cela pourrait entraîner des rayures sur le produit.
Elimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être
éliminés avec les ordures ménagères.
En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
Caractéristiques techniques
Tension de service .............................. 220 – 240 V/CA, 50/60 Hz
Puissance absorbée ........................... 4 W (fonctionnement) / 0,65 W (mode veille)
Source lumineuse ............................... 48 diodes LED (3528 SMD), non variable
Température de la couleur .................. 3000 K
Couleur de l'éclairage ......................... blanc chaud
Flux lumineux ..................................... 230 lm
Zone de détection IRP ........................ 1 m (±0,2 m) – 7 m
Angle de détection IRP ....................... 90º à la verticale, 120º à l'horizontale
Sensibilité à la lumière IRP ................. 0 – 28 Lux
Temps de fonctionnement .................. 4 s – 8 min (± 1 min)
Type de protection .............................. IP54
Classe de protection ........................... I
Hauteur de montage ........................... 2 m maxi
Conditions de service ......................... -30 à +45 ºC, 0 – 90 % hum. rel. (pas condensé)
Conditions de stockage ...................... -30 à +55 ºC, 0 – 90 % hum. rel. (pas condensé)
Dimensions (L x H x P) ....................... 84 x 360 x 205 mm
Poids ................................................... env. 1,1 kg
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex.
photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une
autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication
correspond au niveau technique du moment de la mise sous presse.
© Copyright 2014 par Conrad Electronic SE.
V2_0714_02-KV
