3. Perforieren Sie die angedeuteten Schraublöcher im Inneren der Kunststoff-Wandhalterung
(siehe gestrichelte Linien in der unteren Zeichnung), mit einem spitzen Gegenstand. Gehen
Sie dabei vorsichtig vor. Es besteht Verletzungsgefahr.
4. Verwenden Sie die Kunststoff-Wandhalterung als Schablone und markieren Sie durch
die zuvor perforierten Schraublöcher hindurch die Position der beiden Bohrlöcher auf der
Wand.
Stellen Sie sicher, dass Sie beim Bohren oder Festschrauben keine unter der
Oberfläche verlaufenden Kabel, Leitungen oder Rohre beschädigen.
5. Bohren Sie die beiden Löcher in die Wand und setzen Sie die Dübel ein.
6. Setzen Sie die weiße Gummidichtung in die passende Öffnung der Kunststoff-
Wandhalterung ein. Stellen Sie sicher, dass die Gummidichtung fest sitzt, so dass kein
Wasser in das Innere der Kunststoff-Wandhalterung eindringen kann.
7. Schneiden Sie ein kleines Loch in die Gummidichtung.
Achten Sie darauf, dass Sie kein zu großes Loch in die Gummidichtung schneiden.
Anderenfalls kann Wasser in das Gehäuse gelangen, das unter Umständen einen
Kurzschluss auslösen kann.
Dichten Sie gegebenenfalls ein zu groß geschnittenes Loch mit geeigneter
Dichtmasse (z.B. Silikon) ab.
8. Führen Sie die Netzzuleitung durch die Gummidichtung.
9. Befestigen Sie die Kunststoff-Wandhalterung mit den zwei langen Schrauben an der Wand.
10. Verbinden Sie die Netzzuleitung mit der Klemmleiste im Inneren des Sockels:
Braunes Kabel = L
Blaues Kabel = N
Grün/gelbes Kabel = PE/Schutzleiter, Erdungssymbol
Der Schutzleiter muss unbedingt mit der Klemmleiste verbunden werden.
Wenn das Produkt als Ersatz für eine bereits bestehende Leuchte dient
und kein Schutzleiter zur Verfügung steht, darf das Produkt nicht montiert
werden. Verlegen Sie vorher eine neue Netzzuleitung.
Falls kein Schutzleiter angeschlossen wird, liegt im Fehlerfall die
Netzspannung am Metallgehäuse des Produkts an. Es besteht Lebensgefahr
durch einen elektrischen Schlag!
Achten Sie darauf, dass die Kabel nicht zu lang abisoliert werden und
dadurch einen Kurzschluss auslösen.
Stellen Sie sicher, dass alle Schraubverbindungen auf beiden Seiten der
Klemmleiste fest angezogen sind.
11. Stecken Sie die Klemmleiste auf die Stifte im Inneren der Kunststoff-Wandhalterung.

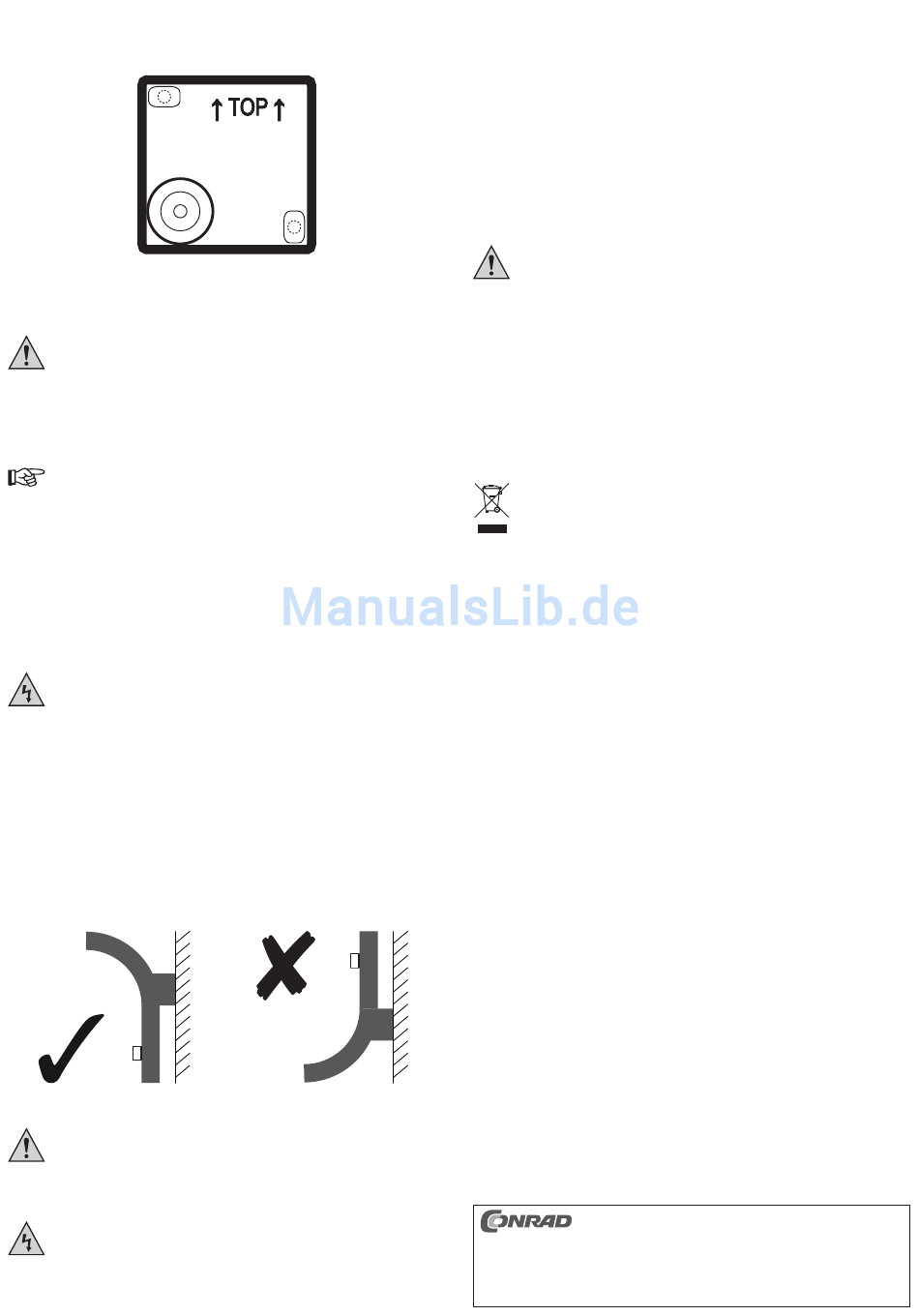

12. Setzen Sie das Gehäuse gemäß der unteren Zeichnung auf die Kunststoff-Wandhalterung
auf.
Korrekte Ausrichtung
Stellen Sie sicher, dass die Kabel nicht gequetscht, geknickt oder auf eine
andere Weise beschädigt werden. Wenden Sie bei der Montage keine Gewalt
an.
13. Befestigen Sie das Gehäuse mit der kurzen Schraube an der Kunststoff-Wandhalterung.
14. Aktivieren Sie die Netzspannung und überprüfen Sie die Funktion des Produkts.
Falls die LEDs nicht aufleuchten, schalten Sie die Netzspannung sofort
wieder ab (Sicherung herausdrehen oder Sicherungsautomat abschalten).
Überprüfen Sie danach den Anschluss der Netzzuleitung.
Wenden Sie sich im Zweifelsfall an einen Fachmann (z.B. Elektriker).
Falsche Ausrichtung
PIR-Sensor-Einstellungen
• An der Unterseite des PIR-Sensors können Sie den Erfassungsbereich und die
Einschaltdauer einstellen.
• Der Regler SENS zur Einstellung des Erfassungsbereichs befindet sich auf der rechten Seite.
• Der Regler TIME zur Einstellung der Einschaltdauer befindet sich auf der linken Seite.
• Verwenden Sie zum Verstellen der Regler ein flaches und schmales Werkzeug, zum Beispiel
einen Schlitzschraubendreher.
- Drehen Sie den Regler bis zum Anschlag gegen den Uhrzeigersinn, um den minimalen
Wert einzustellen.
- Drehen Sie den Regler bis zum Anschlag im Uhrzeigersinn, um den maximalen Wert
einzustellen.
Wartung und Reinigung
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder
chemische Lösungen, da dadurch das Gehäuse angegriffen werden könnte
(Verfärbungen).
Richten Sie niemals einen Wasserstrahl z.B. eines Hochdruckreinigers auf
die Leuchte, da hierbei die Dichtungen beschädigt werden könnten!
• Das Produkt ist bis auf eine gelegentliche Reinigung wartungsfrei.
• Schalten Sie das Produkt vor der Reinigung aus und lassen Sie es ausreichend abkühlen.
• Verwenden Sie ein sauberes, weiches und trockenes Tuch zur Reinigung des Gehäuses. Bei
stärkerer Verschmutzung können Sie das Tuch mit lauwarmem Wasser leicht anfeuchten.
• Drücken Sie nicht zu stark auf das Gehäuse oder die Lichtaustrittsöffnung, da dies zu
Kratzspuren führen könnte.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung .......................... 220 – 240 V/AC, 50/60 Hz
Leistungsaufnahme ....................... 4 W (Betrieb) / 0,65 W (Standby)
Leuchtmittel ................................... 48 LEDs (3528 SMD), nicht dimmbar
Farbtemperatur .............................. 3000 K
Leuchtfarbe .................................... warm-weiß
Lichtstrom ...................................... 230 lm
PIR-Erfassungsbereich .................. 1 m (±0,2 m) – 7 m
PIR-Erfassungswinkel ................... 90º vertikal, 120º horizontal
PIR-Lichtempfindlichkeit ................ 0 – 28 Lux
Einschaltdauer ............................... 4 s – 8 min (±1 min)
Schutzart ....................................... IP54
Schutzklasse ................................. I
Montagehöhe ................................. max. 2 m
Betriebsbedingungen ..................... -30 bis +45 ºC, 0 – 90 % rF (nicht kondensierend)
Lagerbedingungen ......................... -30 bis +55 ºC, 0 – 90 % rF (nicht kondensierend)
Abmessungen (B x H x T) ............. 84 x 360 x 205 mm
Gewicht .......................................... ca. 1,1 kg
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die
Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2014 by Conrad Electronic SE.
V2_0714_02-KV
