Inhaltszusammenfassung für Microtek ArtixScanDI 3130c
- Seite 1 Dokumentbildscanner ArtixScanDI 3130c Benutbuch www.microtek.com...
-
Seite 2: Vorwort
Die Richtigkeit des Inhalts dieses Handbuchs wurde sorgfältig und mit viel Arbeitsaufwand geprüft, um sicherzustellen, dass es keine Fehler enthält. Dennoch garantiert Microtek nicht die Richtigkeit des Inhalts dieses Dokuments und behält sich das Recht vor, den Inhalt ohne Vorankündigung zu ändern. -
Seite 3: Fcc-Übereinstimmungserklärung
FCC-Übereinstimmungserklärung Dieses Gerät (Modell: MRS-600ADFplus) wurde geprüft und für übereinstimmend mit den Einschränkungen eines Digitalgeräts der Klasse B, laut Teil 15 der FCC- Vorschriften, befunden. Diese Einschränkungen dienen einem angemessenen Schutz gegen schädigende Störfelder bei Installation in einer Wohngegend. Dieses Gerät erzeugt und benutzt Hochfrequenzenergien, kann diese auch abstrahlen und den Funkverkehr empfindlich stören, wenn es nicht anweisungsgemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie vor Verwendung des Scanners folgende Sicherheitshinweise mit der richtigen Bedienung des Scanner und seines Zubehörs detailliert durch, um Verletzungen der Benutzer und Beschädigung der Geräte zu vermeiden. Stromquelle und Netzleitung: • Verwenden Sie nur eine Stromquelle mit einer Leistungsangabe auf dem Leistungsschild. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ....................2 FCC-Übereinstimmungserklärung ............3 Sicherheitshinweise ................4 Ihren Scanner kennenlernen ............... 7 Funktionen des ArtixScan DI 3130c ..........7 Installationsvoraussetzungen ............. 9 Einzelteile prüfen ................10 Vorderseite ................10 Sicht von Geöffnet/Rückseite ............ 11 Erstmalige Einrichtung ..............12 Vier einfache Schritte durchlaufen ............ - Seite 6 Funktionstasten anpassen ............... 36 Pflege und Reinigung ............... 38 Das Scannerglas reinigen ..............38 Die Rollen reinigen ................. 39 Wartung .................... 40 Die Trennrollen ersetzen ..............40 Die Einzugsrollen ersetzen ............... 42 Anhang ..................... 44 Papierstaus beheben ............... 44 Fehlerbehebung ................45 Technische Daten ................
-
Seite 7: Ihren Scanner Kennenlernen

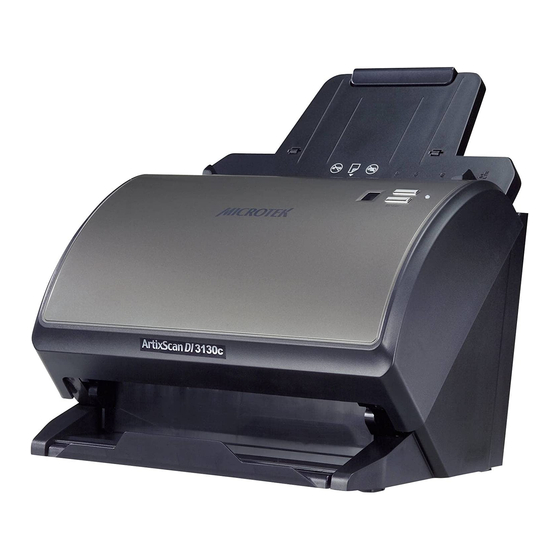

Ihren Scanner kennenlernen Der ArtixScan DI 3130c ist ein Farbdokumentenscanner mit einem eingebauten automatischen Blatteinzug, der bis 100 Blätter für unbeaufsichtigtes Scannen aufnimmt. Er besitzt eine optische Auflösung von 600 dpi, er unterstützt das Scannen von Dokumenten mit einer Länge bis 1651 mm und hat eine Durchlaufleistung von 30 Seiten (einseitig) oder 60 Bildern pro Minute (doppelseitig) in Farbe. - Seite 8 • Neue und erweiterte Microtek ScanWizard DI-Software — Das Alles-in-Einem- Steuerfeld besitzt zahlreiche Funktionen und Regler für Bildeinstellungen. Mehrere Vorteile ergeben sich dadurch: – Autom. Dokumentendrehung: Mit dieser Funktion dreht ScanWizard DI alle gescannten und gespeicherten Dateien in eine lesbare Richtung entsprechend einer bestimmten OCR-Sprache Ihrer Wahl.
-
Seite 9: Installationsvoraussetzungen
Installationsvoraussetzungen Um Ihren ArtixScan DI 3130c einsetzen zu können, muss Ihr Computer den folgenden Systemvoraussetzungen genügen: • CD-ROM-Laufwerk (zum Installieren der Software) • Farbanzeige mit 24-Bit-Farbausgabe • 512 MB RAM oder höher • Pentium IV-PC oder höher mit Hi-Speed USB (USB 2.0)-Anschluss •... -
Seite 10: Einzelteile Prüfen
Einzelteile prüfen Vorderseite Name der Einzelteile Funktionen der Einzelteile Papiereinzug Nimmt Dokumente auf, die vom Blatteinzug eingezogen werden. Freigabetaste Wird hochgeklappt, um den Scannerdeckel zu öffnen. Scannerdeckel Ist eine Abdeckung für die inneren Teile des Scanners. Dokumentenausgabe Ablage für gescannte Dokumentenstapel. Ausgabeerweiterung Verlängert die Dokumentenausgabe. -
Seite 11: Sicht Von Geöffnet/Rückseite
Sicht von Geöffnet/Rückseite Name der Einzelteile Funktionen der Einzelteile Glasflächen Dort sind die CCD-Patronen eingelegt. Trennrollen Sie trennen die einzelnen Dokumentenblätter voneinander, wenn ein Dokumentenstapel in den Einzug gezogen wird. Ausgaberollen Sie werden Dokumente nach dem Scannen aus. Aufnahmerollen Sie nehmen Dokumente für den Papiereinzug auf. Führungsarm Dient zum Ausrichten eines Dokumentenstapels. -
Seite 12: Erstmalige Einrichtung
Erstmalige Einrichtung Vier einfache Schritte durchlaufen Nach dem Auspacken des Scannerkartons, folgen Sie diesen Schritten für eine schnelle und mühelose Installation. Schritt 1: Produktkarton auspacken Packen Sie den Scannerkarton aus und prüfen Sie, ob die aufgelisteten Teile vorhanden sind. Papiereinzug ArtixScan DI 3130c-Scanner Kartenhalter Netzteil... -
Seite 13: Schritt 2: Die Software Installieren
»Arbeitsplatz«; das CD-ROM-Symbol; dann cdsetup.exe, um die Installation zu starten. 4. Klicken Sie zum Installieren der Software auf Microtek CD-ROM auf jedes Softwareprogramm in der angezeigten Reihenfolge, und beachten Sie die Anweisungen auf dem Bildschirm. 5. Klicken Sie nach Installation der gesamten Microtek-Software auf BEENDEN auf dem Bildschirm. -
Seite 14: Schritt 3: Den Papiereinzug Installieren
Schritt 3: Den Papiereinzug installieren Vor Verwendung des Papiereinzugs mit Ihrem Scanner müssen Sie ihn am Scanner anbringen. Installieren Sie den Papiereinzug richtig gemäß der folgenden Anweisungen und Abbildungen. 1. Klappen Sie die Freigabetaste in Pfeilrichtung hoch, die auf dem Scannerdeckel angezeigt ist. -
Seite 15: Schritt 4: Den Scanner Anschließen
Schritt 4: Den Scanner anschließen An das Netzteil 1. Schließen Sie das Netzteil hinten an den Scanner an. 2. Schließen Sie ein Ende der Netzleitung an das Netzteil und das andere Ende an eine Steckdose oder andere Stromquelle an. An das Hi-Speed USB-Kabel 3. -
Seite 16: Dokumente Positionieren
Dokumente positionieren Dieser Abschnitt zeigt Ihnen, wie Dokumentenstapel, Kreditkarten und Führerscheine in den Einzug gelegt werden. Laden eines Dokumentenstapels Einzugserweiterung 1. Ziehen Sie ggf. die Einzugserweiterung für eine Papiereinzug bessere Papierstütze heraus. 2. Ziehen Sie den Papierausgabe heraus, um gescannte Dokumente zu halten. -
Seite 17: Einlegen Von Karten
Einlegen von Karten 1. Schieben Sie die Führungsarme zur Mitte des Einzugs und machen Sie genügend Platz für den Kartenhalter. Führungsarme Kartenhalter 2. Zu Befestigung des Kartenhalters im Einzug, Vorderseite oben, schieben Sie den Kartenhalter längs den Seiten der Führungsarme nach unten, bis er vollständig an den Armen hängt. -
Seite 18: Hinweise Zu Dokumenten
Verwendung des Scanners. Details hierzu sind im nächsten Abschnitt angegeben. • Der Scanner dient nicht zum Scannen von Fotos; sie könnten dabei beschädigt werden. Microtek haftet nicht für Schäden, die aufgrund falscher Gerätebenutzung entstehen. • Der Scanner ist für Dokumente mit folgenden Spezifikationen ausgelegt: –... -
Seite 19: Dokumente Scannen
Dokumente scannen ScanWizard DI ausführen ScanWizard DI ist eine von Microtek entwickelte Software zum Scannen von Dokuumenten in Farbe, Schwarzweiß und Graustufe in ein- oder doppelseitigem Modus. Über ihre benutzerfreundliche Oberfläche können Sie einen Scanvorgang mühelos starten. Weitere Details sind im ScanWizard DI-Softwarehandbuch angegeben. - Seite 20 4. Wählen Sie ggf. »Autom. Dokumentendrehung«, »Smarte Dokumentenverbesserung«, »Leere Seite entfernen« oder »Stanzloch entfernen« an, um die Qualität der gescannten Bilder zu verbessern. 5. Klicken Sie auf Vorschau, um eine vorläufige Ansicht des ganzes Bildes zu erhalten. Hiernach erscheint das Vorschaubild im Vorschaufenster. 6.
- Seite 21 Scanrahmen (mit gepunkteten Linien umrandet, mit »Hauptscan« bezeichnet) Scaneinstellungen Vorschaubild (der rot umrandete Rahmen) Fenster Vorschau Bildtyp Bildkorrektur- einstellungen ArtixScan DI 3130c-Benutzerhandbuch...
-
Seite 22: Einen Vorlagenstapel Scannen
Einen Vorlagenstapel scannen 1. Legen Sie den Dokumentenstapel zum Scannen in den Papiereinzug. 2. Starten Sie ScanWizard DI (als unabhängiges Programm durch Anklicken des Programmsymbols oder über die Befehle »Datei-Importieren« oder »Einlesen« einer Anwendung). 3. Beachten Sie den Ablauf (Schritte 3a bis 3e) unter »Eine Einzelblattvorlage scannen«, um Ihre Scanvorgaben im ScanWizard DI-Steuerfeld festzulegen. - Seite 23 Nur für Vorschauzwecke Scanrahmen (mit gepunkteten Linien umrandet, mit »Hauptscan« Scaneinstellungen bezeichnet) Vorschaubild (der rot umrandete Rahmen) Fenster Vorschau Bildtyp Bildkorrektur- einstellungen Nur für Vorschauzwecke, beachten Sie folgende Zusatzhinweise: 1. Legen Sie ein Blatt Papier vom Vorlagenstapel in den Papiereinzug wie in Schritt 1. Legen Sie nicht mehr als ein Blatt ein, da dies für eine Vorschau ausreicht.
-
Seite 24: Vorlagen Mit Gemischtem Inhalt Scannen
Vorlagen mit gemischtem Inhalt scannen Viele Dokumente zeigen ein Gemisch aus Text und Bildern auf derselben Seite. Mit der Funktion namens »Mehrere Scanrahmen« können Sie gleichzeitig unterschiedliche Vorlagentypen scannen. 1. Legen Sie den Dokumentenstapel zum Scannen in den Papiereinzug. 2. Starten Sie ScanWizard DI (als unabhängiges Programm durch Anklicken des Programmsymbols oder über die Befehle »Datei-Importieren«... - Seite 25 10. Legen Sie das Dokument neu ein und klicken Sie dann zum Scannen auf Einlesen oder Scanziel. Starten Sie ScanWizard DI als Plug-In in einer Bildverarbeitung, wird das Bild nach dem Scannen zur Anwendung weitergeleitet, wo es gespeichert, gedruckt oder weiter bearbeitet werden kann. Starten Sie ScanWizard DI als unabhängiges Programm, kann das Bild nach dem Scannen als Datei abgespeichert, in einer Bildverarbeitung geöffnet oder zum Drucker gesendet werden.
-
Seite 26: Scannen Von Dokumenten, Die Mit Barcodes Versehen Sind
Scannen von Dokumenten, die mit Barcodes versehen sind Einige Dokumente sind mit Barcodenummern versehen. Mit einer Funktion namens »Barcode-Trennzeichen« können Sie Dokumente zur Ablage mit Barcodenummern scannen. 1. Legen Sie die Dokumente zum Scannen in den Papiereinzug. 2. Starten Sie ScanWizard DI eigenständig, indem Sie auf das Programmsymbol auf dem Desktop klicken. - Seite 27 Bleibt »Barcode als Ordner speichern« abgewählt, erkennt das Programm den Barcode im gescannten Dokument und benennt damit das gescannte Dokument. Sie können dem ausgegebenen Dateinamen eine vordefinierte Vorsilbe und/oder Seriennummer hinzufügen, um Dokumente zu unterscheiden, in denen sich derselbe Barcode befindet. Barcode-Nummer verwendet als Dateiordnername Barcode-Nummer verwendet...
- Seite 28 Werkzeug Rahmen wählen Scanrahmen (mit gepunkteten Linien umrandet, mit »Hauptscan« bezeichnet) Bildtyp Werkzeug Barcode-Rahmen Barcode-Trennzeichen Barcode-Rahmen (mit gepunkteten Linien umrandet, mit »BarCode« bezeichnet) ArtixScan DI 3130c-Benutzerhandbuch...
-
Seite 29: Gescannte Dokumente Handhaben
Gescannte Dokumente handhaben Je nach Bedarf können Sie die von Ihnen gescannten Dokumente auf folgende Weise speichern: Für Archivierung scannen Mit der Archivierungsfunktion scannt der Scanner Dokumente zwecks Aufbewahrung. Eine »Bildaufzeichnung« kann z.B. von einem mehrseitigen, juristischen Dokument oder von anderen wichtigen Dokumenten, z.B. Geburtsurkunde, Steuerunterlagen, erstellt werden. - Seite 30 Wählen Sie die Option »Alle % Bilder in eine Datei« an und geben Sie die gewünschte Anzahl direkt ein oder erhöhen/verringern Sie die Zahl mit dem Nach-oben/-unten-Pfeil. Der Eingabebereich liegt bei 2 bis 100 Bildern. 5. Klicken Sie auf Speichern. Die Vorlagen werden nacheinander gescannt, bis der Vorlagenstapel weg ist;...
-
Seite 31: Für Ocr Scannen
Für OCR scannen Mit der OCR-Funktion (optische Zeichenerkennung) wandelt der Scanner gescannte Dokumente zu Text um, der sich mit einer Textverarbeitung bearbeiten lässt. 1. Legen Sie die Dokumente zum Scannen in den Papiereinzug. 2. Starten Sie ScanWizard DI im eigenständigen Modus, indem Sie auf das Programmsymbol auf dem Desktop klicken. - Seite 32 5. Klicken Sie auf Speichern. Die Vorlagen werden nacheinander gescannt, bis der Vorlagenstapel weg ist; hiernach werden alle gescannten Bilder in einer Datei gespeichert. Die gespeicherte Datei kann jetzt im gewählten Programm geöffnet und bearbeitet werden. ArtixScan DI 3130c-Benutzerhandbuch...
-
Seite 33: Für Pdf Scannen
Für PDF scannen Der Scanner kann mühelos jedes Papierdokument in ein Bild umwandeln und es als Adobe-PDF- (Portable Document Format) Datei speichern, um es mit der Adobe Acrobat-Software anzuzeigen. Er bietet auch unterschiedliche Komprimierungsgrade für eine umfassende Kontrolle über die Dateigrößen und die Bildqualität. -
Seite 34: Für E-Mail Scannen
Für E-Mail scannen Mit der E-Mailfunktion kann der Scanner in einem einfachen Schritt gescannte Bilder speichern und Ihrem bevorzugten E-Mailprogramm zusenden. Auf diese Weise geben Sie Ihre Scanergebnisse für Andere schnell und problemlos frei. 1. Legen Sie die Dokumente zum Scannen in den Papiereinzug. 2. -
Seite 35: Für Kopiervorgänge Scannen
Für Kopiervorgänge scannen Mit der Kopierfunktion kann der Scanner wie ein Kopierer mit dem Drucker arbeiten, Dokumente werden ohne Unterbrechung nacheinander gedruckt. Ihr Scanner und der Drucker werden dadurch zu einer bequemen Kopierstation. 1. Legen Sie die Dokumente zum Scannen in den Papiereinzug. 2. -
Seite 36: Die Funktionstaste Anpassen
Die Funktionstaste anpassen Der ArtixScan DI 3130c besitzt zwei Tasten, Auswählen und Eingabe, zur Automatisierung einiger benutzerspezifischer und vordefinierter Vorgänge, z.B. ein Bild zu Ihrem Drucker oder E-Mailkonto senden, für OCR scannen, etc. Die Anpassung geschieht mithilfe des Befehls »Einstellungen in Funktionstaste speichern«, wie nachstehend erklärt wird. - Seite 37 4. Legen Sie im Dialog Ihre Einstellungen für die anzupassende Funktionstaste fest (F1, F2, F3, F4 und F5). Wählen Sie F1, F2, F3, F4 oder F5 (z.B. F1) zur Anpassung mit den Taste-Optionen. Geben Sie Ihre Zeichenfolge für die gewählte Funktionstaste in das Feld Aufschrift ein.
-
Seite 38: Pflege Und Reinigung
Pflege und Reinigung Damit der ArtixScan DI 3130c immer optimal funktioniert, müssen mehrere wichtige Teile des Scanners regelmäßig gereinigt werden. Das Scannerglas reinigen 1. Klappen Sie die Freigabetaste in Pfeilrichtung hoch, die auf dem Scannerdeckel angezeigt ist. Freigabetaste Scannerdeckel 2. Bei hochgeklapptem Scannerdeckel sehen Sie zwei Scannerglasflächen unten im Scanner und an der Innenseite des Scannerdeckels. -
Seite 39: Die Rollen Reinigen
Die Rollen reinigen Nach längerem Gebrauch des Scanners hat sich Tinte oder anderer Schmutz auf seinen Einzugsrollen angesammelt, der die Rollwirkung beeinträchtigt. Reinigen Sie die Rollen regelmäßig, um ihre Leistung zu erhalten. 1. Klappen Sie die Freigabetaste in Pfeilrichtung hoch, die auf dem Scannerdeckel angezeigt ist. -
Seite 40: Wartung
Wartung Die Trennrollen und die Einzugsrollen im Scanner sind für einen gleichmäßigen Papiereinzug vorgesehen. Nach längerem Gebrauch nutzen sich Trennrollen und Einzugsrollen ab, so dass zwei Dokumente gleichzeitig eingezogen werden könnten. Prüfen Sie in diesem Fall die Trennrollen oder die Einzugsrollen und ersetzen Sie sie, falls erforderlich. - Seite 41 3. Um die Trennrollen von der Baugruppe abzunehmen, halten Sie die Rollen fest und ziehen Sie sie dann aus der Baugruppe heraus. Trennrollen 4. Zum Einbau neuer Trennrollen in der Baugruppe stecken Sie die Achsen auf beiden Seiten der Rollen in die Schlitze der Baugruppe.
-
Seite 42: Die Einzugsrollen Ersetzen
Die Einzugsrollen ersetzen 1. Klappen Sie die Freigabetaste in Pfeilrichtung hoch, die auf dem Scannerdeckel angezeigt ist. Lokalisieren Sie die Einzugsrollen an der Innenseite des Scanners. Einzugsrollen Freigabetaste Scannerdeckel 2. Drücken Sie den Hebel der Rollenabdeckung mit Ihrem Finger herunter, um die Rollenabdeckung herauszuziehen. - Seite 43 3. Halten Sie beide Seiten der Baugruppe fest und ziehen Sie sie vorsichtig aus ihrem Fach heraus. 4. Setzen Sie die neuen Einzugsrollen in ihrem Fach ein. Montieren Sie den Schaft mit einer weißen Kappe am Schaftende im Befestigungssockel (weiß) auf der linken Seite des Faches.
-
Seite 44: Anhang
Anhang Papierstaus beheben Freigabetaste 1. Klappen Sie die Freigabetaste in Pfeilrichtung hoch, die auf dem Scannerdeckel angezeigt ist. Scannerdeckel 2. Ziehen Sie gestautes Papier in Auswurfrichtung heraus. 3. Schließen Sie den Scannerdeckel. Sie hören ein Klicken, wenn der Scannerdeckel in seiner ursprünglichen Position einrastet. -
Seite 45: Fehlerbehebung
Fehlerbehebung Die LED am Scannerdeckel zeigt den Status des Scanners an. Leuchtet grün: Bereit zum Scannen. Blinkt grün: Vorlage wird gescannt. Blinkt: Scanfehler sind aufgetreten. Aus: Scanner ist ausgeschaltet. Durchlaufen Sie zuerst die im Abschnitt »Erstmalige Einrichtung« dieses Handbuchs beschriebenen Schritte 1 bis 4 (Auspacken, Installieren, Anschließen). Ist Ihr Problem hier aufgelistet, führen Sie den Lösungsvorschlag aus. - Seite 46 7. Die Scanner kann keine Dokumente für den Einzug aufnehmen. Die im Papiereinzug eingelegten Dokumente dürfen die begrenzte Papierstärke nicht überschreiten. Die Papierstärke ist auf 1,25 mm begrenzt. Die maximale Höhe aller eingelegten Blätter ist 10 mm. Prüfen Sie den Abnutzungsgrad der Trennrollen und ersetzen Sie sie, falls erforderlich.
-
Seite 47: Technische Daten
Technische Daten Farbdokumentenscanner mit Blatteinzug Scanmodi Farbe, Graustufe und Schwarzweiß in einem Scandurchgang Eingabe: 48-Bit Farbe/16-Bit Graustufe/1-Bit S/W Ausgabe: 24-Bit Farbe/8-Bit Graustufe/1-Bit S/W Auflösung Optisch: 600 dpi Scanersensor Lichtquelle LED (Leuchtdiode) LED Klasse 1 Scangeschwindigkeit Einfach: 30 ppm, at 200 dpi, A4/zeichnung 30 ppm, at 200 dpi, A4/graustufe 30 ppm, at 200 dpi, A4/farbe Doppelt:...
