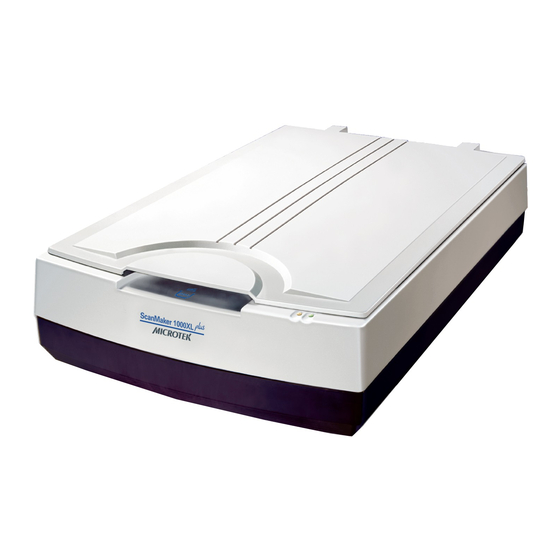

Der ScanMaker 1000XL ist ein Scanner in Tablettgröße mit einem 30 x 42,5 cm
Scannerbett, einer optischen Auflösung von 6400 x 3200 dpi, einer optischen Dichte
von max. 4,0 und Dual-FireWire- und Hi-Speed-USB-Schnittstellen. Mit dem
Lichtaufsatz TMA 1000XL (standardmäßig oder optional erwerbbar) können Sie auch
Film und bis zu 30 x 40 cm große transparente Vorlagen - einschließlich Röntgenbilder
- scannen.
Inhalt
Ihren ScanMaker 1000XL kennenlernen ......................................................... 1
Funktionen des ScanMaker 1000XL ................................................................ 2
Einzelteile prüfen ............................................................................................. 3
Den Scanner entriegeln ................................................................................... 4
Mit FireWire-Anschluss verbinden ................................................................. 5
Den TMA 1000XL verwenden .......................................................................... 6
A. Den TMA 1000XL auspacken .............................................................. 6
B. Den TMA 1000XL installieren .............................................................. 7
Den TMA 1000XL entriegeln ................................................................... 8
Diafilm einlegen ...................................................................................... 9
A. Die 35mm Diaschablone verwenden ...................................... 10
B. Die 35mm Filmstreifenschablone verwenden ........................ 1 1
C. Die 120 Filmschablone verwenden ........................................... 12
D. Die 10 x 12,5 cm Filmschablone verwenden ............................ 13
E. Das Filmausrichtungslineal verwenden .................................. 14
Mehrere Schablonen auflegen ............................................................. 15
Copyright © 2009 Microtek International, Inc. http://www.microtek.com
I49-003910 C, März 2009
Ihren ScanMaker 1000XL kennenlernen
Aufsichtvorlagen ausrichten ................................................................ 16
Scanvorgänge ................................................................................................ 17
Normale, unbeschädigte Fotos scannen ............................................. 18
Beschädigte Fotos scannen .................................................................. 22
Diafilm scannen .................................................................................... 25
Filmnegativ scannen ............................................................................. 28
Microtek Scanner ICC Profiler (MSP) verwenden ....................................... 31
Kalibrierzubehör .................................................................................... 31
MSP-Installation .................................................................................... 31
Die Schablone auflegen ........................................................................ 32
A. Aufsichtschablone auflegen .................................................... 32
B. Folienschablone auflegen ......................................................... 32
Kalibrierung einrichten ......................................................................... 33
Kalibrierung und Profilerstellung ......................................................... 34
Ein Profil laden ...................................................................................... 35
Spezifikationen / Systemvoraussetzungen ................................................. 36
FCC-Übereinstimmungserklärung ............................................................... 37
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Microtek ScanMaker 1000XL
Inhaltszusammenfassung für Microtek ScanMaker 1000XL
-
Seite 1: Inhaltsverzeichnis
Ihren ScanMaker 1000XL kennenlernen Der ScanMaker 1000XL ist ein Scanner in Tablettgröße mit einem 30 x 42,5 cm Scannerbett, einer optischen Auflösung von 6400 x 3200 dpi, einer optischen Dichte von max. 4,0 und Dual-FireWire- und Hi-Speed-USB-Schnittstellen. Mit dem Lichtaufsatz TMA 1000XL (standardmäßig oder optional erwerbbar) können Sie auch Film und bis zu 30 x 40 cm große transparente Vorlagen –... -
Seite 2: Funktionen Des Scanmaker 1000Xl
DIGITAL ICE Photo Print Technology und ColoRescue – Mit DIGITAL ICE Photo Print Technology kann der ScanMaker 1000XL Fehler auf Fotos automatisch aufzeichnen, erkennen und eliminieren. DIGITAL ICE Photo Print Technology ist in Hardware and Software eingebaut und entfernt Staub, Kratzer, Risse und Anrisse, so dass beschädigte Fotos rekonstruiert... -
Seite 3: Einzelteile Prüfen
Einzelteile prüfen Scannerdeckel (oder TMA 1000XL) Glasfläche Vertikales Lineal Horizontales Lineal Bereitanzeige (grün) (U-förmiges Lineal) Betriebsanzeige (orange) Zusatzanschluss (oder unverlierbarer mit Anschluss am Ein/Ausschalter TMA 1000XL verbunden) FireWire-Anschluss (1) Hi-Speed USB-Anschluss (1) Netzanschluss ScanMaker 1000XL-Beilage... -
Seite 4: Den Scanner Entriegeln
Scanner nicht mehr blinken, drücken und drehen Sie die Sicherungs- schraube mit einem Schraubenzieher im Uhrzeigersinn, um sie verriegeln. Ist die Schraube fest angezogen, ist auch der Scanner verriegelt. 4. Schalten Sie Ihren Scanner aus. Der Scanner kann jetzt transportiert werden. ScanMaker 1000XL-Beilage... -
Seite 5: Mit Firewire-Anschluss Verbinden
Mit FireWire-Anschluss verbinden Die gedruckte Anleitung Hier starten zeigt, wie Sie den Computer mit dem USB- Anschluss vom ScanMaker 1000XL verbinden. Das Handbuch erklärt die Verbindung des Computers mit dem alternativen FireWire-Anschluss des Scanners. Prüfen Sie vor dem Anschluss zuerst, ob Ihr Computer einen FireWire-Anschluss besitzt. -
Seite 6: Den Tma 1000Xl Verwenden
Den TMA 1000XL verwenden Der Lichtaufsatz (TMA 1000XL) ist speziell zum Scannen von Dias, transparenten Vorlagen und Negativfilm mit dem ScanMaker 1000XL ausgelegt. Der TMA 1000XL ist standardmäßig oder optional erwerbbar (je nach Konfiguration des von Ihnen gekauften Scanners). A. Den TMA 1000XL auspacken Der TMA 1000XL ist als montiertes Gerät beigelegt. -
Seite 7: Den Tma 1000Xl Installieren
2. Entfernen Sie den Scannerdeckel und setzen Sie den TMA 1000XL auf, indem Sie die Stifte hinten am TMA 1000XL in die Löcher stecken. Scannerdeckel TMA 1000XL 3. Verbinden Sie den Stecker vom TMA 1000XL mit dem 15-pol. Zusatzan- schluss des Scanners. ScanMaker 1000XL-Beilage... -
Seite 8: Den Tma 1000Xl Entriegeln
TMA 1000XL und dem Scanner nicht mehr blinken, drehen Sie den Verriegelungsknopf nach rechts auf Verriegelung » «. 4. Schalten Sie den Scanner aus und stecken Sie den TMA 1000XL- Anschluss vom Scanner ab. Der TMA 1000XL kann jetzt transportiert werden. ScanMaker 1000XL-Beilage... -
Seite 9: Diafilm Einlegen
Dies garantiert, dass der schwarze Schild stets in bestem Zustand ist. 2. Ein Schutzfilm umhüllt den schwarzen Schild beim Transport und schützt ihn vor dem Verkratzen. Achten Sie beim Abziehen des Films vom schwarzen Schild darauf, ihn nicht anzureißen oder zu knicken. ScanMaker 1000XL-Beilage... -
Seite 10: Die 35Mm Diaschablone Verwenden
Die 35mm Diaschablone kann zum Scannen von 35mm Dias bis zu 4 gerahmte 35mm- Dias gleichzeitig aufnehmen. 1. Legen Sie die 35mm Diaschablone auf die Glasfläche des Scanners. Richten Sie die Schablone so aus, dass das »Microtek«-Logo nach oben weist. Der Greifer dient zum Entfernen der Kalibrierstreifen Schablone von der Glasfläche des... -
Seite 11: Die 35Mm Filmstreifenschablone Verwenden
Schablone aus 2. Legen Sie die 35mm Filmstreifenschablone mit eingelegtem Filmstreifen auf die Glasfläche des Scanners. Richten Sie die Schablone so aus, dass das »Microtek«-Logo nach oben weist. Der Greifer dient zum Entfernen Kalibrierstreifen der Schablone von der Glasfläche des Scanners. -
Seite 12: Die 120 Filmschablone Verwenden
Kante gegen den Film stößt und freie Bereiche der Schablone ganz abdeckt. 3. Legen Sie die 120 Filmschablone mit eingelegtem Film auf die Glasfläche des Scanners. Richten Sie die Schablone so aus, dass das »Microtek«-Logo nach oben weist. Kalibrierstreifen Der Greifer dient zum Entfernen der Schablone von der Glasfläche des... -
Seite 13: Die 10 X 12,5 Cm Filmschablone Verwenden
»Microtek«-Logo nach oben aus 2. Legen Sie die 10 x 12,5 cm Filmschablone mit eingelegtem Film auf die Glasfläche des Scanners. Richten Sie die Schablone so aus, dass das »Microtek«-Logo nach oben weist. Der Greifer dient zum Entfernen Kalibrierstreifen der Schablone von der Glasfläche... -
Seite 14: Das Filmausrichtungslineal Verwenden
Sie den zu scannen- den Film mit den oberen Ecken (links und rechts) des U-förmigen Lineals vorne am Scanner aus. Achten Sie beim Auflegen des Films stets darauf, dass der Kalibrierstreifen auf der Glasschei- be sauber und unverdeckt ist. ScanMaker 1000XL-Beilage... -
Seite 15: Mehrere Schablonen Auflegen
Mehrere Schablonen auflegen Im TMA 1000XL-Karton befinden sich mindestens zwei Sets pro Schablone, um mehrere Schablonen auf den Scanner legen zu können. Die Schablonen können nebeneinander auf die Glasfläche des Scanners gelegt werden, wie in nachstehender Abbildung. ScanMaker 1000XL-Beilage... -
Seite 16: Aufsichtvorlagen Ausrichten
Zum Scannen von Aufsichtvorlagen, z.B. Fotos, können Sie den ScanMaker 1000XL mit oder ohne TMA 1000XL verwenden. A. Kauften Sie den ScanMaker 1000XL ohne den TMA 1000XL, klappen Sie den Scannerdeckel hoch und legen Sie die Aufsichtvorlage zum Scannen auf die Glasscheibe. -
Seite 17: Scanvorgänge
Scanvorgänge Die folgenden Seiten beschreiben wie folgt unterschiedliche Scanvorgänge mit dem ScanMaker 1000XL: • Normale, unbeschädigte Fotos scannen: Scannen Sie dieses gleich zu Anfang, um sich mit den Scangrundlagen vertraut zu machen. • Beschädigte Fotos scannen: Hierbei wird DIGITAL ICE für die Rekonstruktion beschädigter Fotos verwendet. -
Seite 18: Normale, Unbeschädigte Fotos Scannen
Kalibrierung« zu schließen. Durch Klicken auf Überspringen verwenden Sie das werkseitige ICC-Standardprofil für den Scanner. - Klicken Sie auf Kalibrieren, um eine Farbkalibrierung mit dem Microtek Scanner ICC Profiler- (MSP) Programm vorzunehmen und um das ICC-Profil für den Scanner zu definieren. Nach der Kalibrierung starten Sie erneut ScanWizard Pro. - Seite 19 Hinweis: Das MSP-Programm muss vor der Farbkalibrierung für den Scanner installiert werden. Details zur Installation des MSP-Programms und zur Kalibrierung des Scanners entnehmen Sie dem Abschnitt »Microtek Scanner ICC Profiler verwenden« im Handbuch. • Hiernach müssen Sie die Farbanpassung für den Scanner einrichten. Wissen Sie nicht genau, was zu tun ist, klicken Sie auf OK , um die Einstellungen zu akzeptieren.
- Seite 20 Bild anzugeben, z.B. Dateiname, Ihren eigenen Ordnernamen, etc. Sind Sie mit den Einstellungen fertig, klicken Sie auf die Fertig/Speichern und der Scanner scannt und speichert das Bild automatisch gemäß Ihren Einstellungen. Klicken Sie auf das Ordnersymbol, um Ihren eigenen Ordner oder Dateinamen anzugeben. ScanMaker 1000XL-Beilage...
- Seite 21 ScanMaker 1000XL-Beilage...
-
Seite 22: Beschädigte Fotos Scannen
4. Optional: Gehen Sie nach der Kali- brierung zum Fenster Einstellungen von ScanWizard Pro. Wählen Sie das gerade erstellte Profil im Menü Eingabeprofil / Scannerprofil. Weitere Details finden Sie im Ab- schnitt »Ein Profil laden« im MSP- Abschnitt des Handbuchs. ScanMaker 1000XL-Beilage... - Seite 23 Hinweis: DIGITAL ICE Photo Print Technology wurde für Aufsichtvorlagen mit durchgehendem Ton, z.B. Fotos, entwickelt. Sie eignet sich nicht für Dias, Negative, transparente Vorlagen und Drucksachen. 10. Sind die Farben auf dem Foto verblasst und müssen sie wiederhergestellt werden, wählen Sie im Fenster Einstellungen »Automatische Farbwiederherstellung« an. ScanMaker 1000XL-Beilage...
- Seite 24 Klicken auf die Einlesen oder Stapel gebeten, Dateiattribute für das gescannte Bild anzugeben, z.B. Dateiname, Ihren eigenen Ordnernamen, etc. Sind Sie mit den Einstellungen fertig, klicken Sie auf die Fertig/Speichern und der Scanner scannt und speichert das Bild automatisch gemäß Ihren Einstellungen. Vorher Nachher ScanMaker 1000XL-Beilage...
-
Seite 25: Diafilm Scannen
Durch Klicken auf Überspringen verwenden Sie das werkseitige ICC-Standardprofil für den Scanner. - Klicken Sie auf Kalibrieren, um eine Farbkalibrierung mit dem Microtek Scanner ICC Profiler- (MSP) Programm vorzunehmen und um das ICC-Profil für den Scanner zu definieren. Nach der Kalibrierung starten Sie erneut ScanWizard Pro. - Seite 26 Klicken auf die Einlesen oder Stapel gebeten, Dateiattribute für das gescannte Bild anzugeben, z.B. Dateiname, Ihren eigenen Ordnernamen, etc. Sind Sie mit den Einstellungen fertig, klicken Sie auf die Fertig/Speichern und der Scanner scannt und speichert das Bild automatisch gemäß Ihren Einstellungen. ScanMaker 1000XL-Beilage...
- Seite 27 Scan der Vorlage normal, dass ein leerer Streifen im Vorschaufenster erscheint. Beim Scannen von Film mit dem Filmausrich- tungslineal ist es nach einem vorläufigen Scan der Vorlage normal, dass ein schwarzes Lineal im Vorschaufenster erscheint. ScanMaker 1000XL-Beilage...
-
Seite 28: Filmnegativ Scannen
Durch Klicken auf Überspringen verwenden Sie das werkseitige ICC-Standardprofil für den Scanner. - Klicken Sie auf Kalibrieren, um eine Farbkalibrierung mit dem Microtek Scanner ICC Profiler- (MSP) Programm vorzunehmen und um das ICC-Profil für den Scanner zu definieren. Nach der Kalibrierung starten Sie erneut ScanWizard Pro. - Seite 29 Filmtyp wählen, siehe unten, einstellen. Details zum Wählen des Filmtyps finden Sie im PDF-Dokument genannt »ScanWizard Pro Nachschlagewerk« auf der Microtek-Software-CD-ROM und gehen Sie zum Abschnitt Nachtrag zu ScanWizard Pro. Hinweis: Die Option Filmtyp ist nur aktiviert, wenn Sie Negativ als Filmtyp gewählt haben.
- Seite 30 Klicken auf die Einlesen oder Stapel gebeten, Dateiattribute für das gescannte Bild anzugeben, z.B. Dateiname, Ihren eigenen Ordnernamen, etc. Sind Sie mit den Einstellungen fertig, klicken Sie auf die Fertig/Speichern und der Scanner scannt und speichert das Bild automatisch gemäß Ihren Einstellungen. ScanMaker 1000XL-Beilage...
-
Seite 31: Microtek Scanner Icc Profiler (Msp) Verwenden
Kalibrierzubehör Das Kalibrierzubehör für das MSP-Programm kann je nach Konfiguration des gekauften ScanMaker 1000XL unterschiedlich sein. • Kauften Sie einen ScanMaker 1000XL ohne TMA 1000XL, befindet sich eine Aufsichtschablone im Industriestandard (IT8, 12,5 x 17,5 cm groß) im Karton. •... -
Seite 32: Die Schablone Auflegen
1. Legen Sie die Schablone nach unten weisend in den Schlitz der 10 x 12,5 cm Filmschablone. 2. Legen Sie die 10 x 12,5 cm Filmschablone mit eingelegter Schablone auf die Glasfläche des Scanners und richten Sie die Schablone mit dem »Microtek«-Logo nach oben weisend aus. Wichtig: Richten Sie... -
Seite 33: Kalibrierung Einrichten
Befindet sich die gewünschte Datendatei nicht im Drop-down-Menü, legen Sie die IT8-Kalibrierungsdaten-CD ein, um die Schablonenprofile auf Ihrem System zu aktualisieren. D. Ist alles fertig eingestellt, klicken Sie auf Start. Das Kalibrierfenster blendet sich ein und eine erstmalige Vorschau wird durchgeführt. ScanMaker 1000XL-Beilage... -
Seite 34: Kalibrierung Und Profilerstellung
Zeiger wird zu einem normalen L (» «). Richten Sie den horizontal gespiegelten L (» «). Cursor mit dem kleinen Registrier- Richten Sie den Cursor mit dem zeichen oben rechts aus. kleinen Registrierzeichen unten rechts aus. ScanMaker 1000XL-Beilage... -
Seite 35: Ein Profil Laden
»Aufsichtvorlage« für Aufsicht; die Option »Dia« oder »Positivfilm« für Folien und Dias oder die Option »Negativ« oder »Negativfilm« für negative Filmstreifen. 3. Klicken Sie im Fenster Einstellungen auf das Listenfeld Scannerprofil/ Eingabeprofil und wählen Sie das gerade erstellte Profil. ScanMaker 1000XL-Beilage... -
Seite 36: Technische Daten
• Microsoft Windows 98SE, Me, 2000, XP oder Vista Macintosh • iMac oder Mac G3/G4/G5 mit integriertem USB- oder FireWire-Anschluss • Mac OS X 10.2 oder höher Wichtig Änderungen von Spezifikationen, beigelegter Software und Zubehör sind vorbehalten. Nicht verantwortlich für Druckfehler. ScanMaker 1000XL-Beilage... -
Seite 37: Fcc-Übereinstimmungserklärung
Erlöschen der Betriebsberechtigung zur Folge haben. Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Die Inbetriebnahme unterliegt folgenden zwei Bedingungen: (1) Das Gerät darf keine störenden Interferenzen verursachen, und (2) muss empfangenen Interferenzen, einschließlich solchen, die einen unerwünschten Betrieb verursachen, standhalten. ScanMaker 1000XL-Beilage...
