Teleskop Beschreibung - Meade LIGHTBRIDGE 8'' N Betriebsanleitung

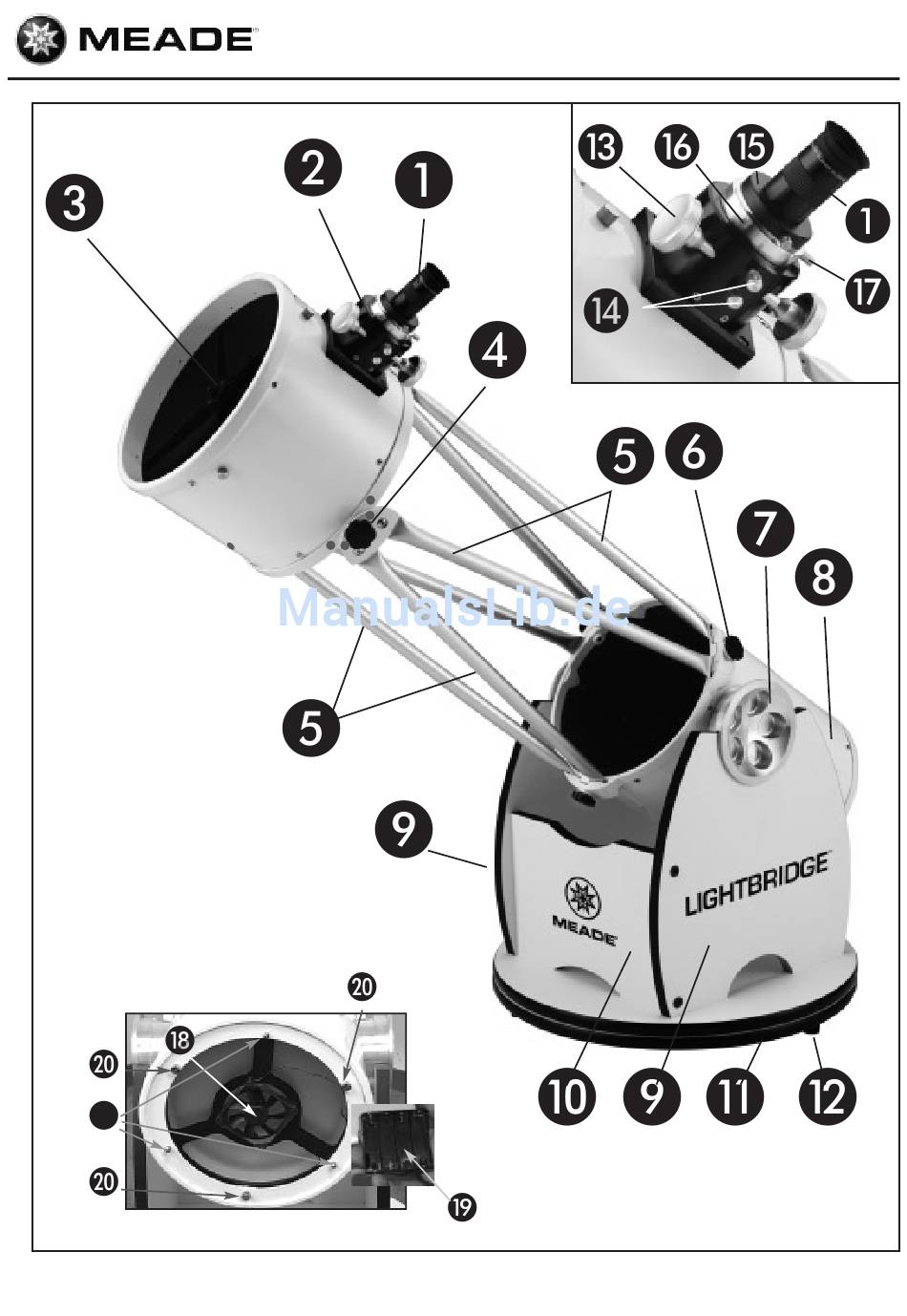

Abb. 1 Telekop Beschreibung.
Tubus
1. Okular
2. Okularauszug
3. Tubusoberteil
4. Obere Halteschrauben (3x)
5. Gitterrohre (3x)
6. Untere Halteschrauben (3x)
7. Höhenlager
8. Tubusunterseite
Basis
9. Basis-Seitenteile (2x)
10. Basis-Vorderteil
11. runde Basisplatten (2x)
12. Standfüße (3x)
Inset A
13. Fokussiertrieb
14. Fokus-Klemmung & Anpreßdruckeinstellung
15. 1 1 / " & 2" Okularhalter
4
16. Okularauszug
17. Klemmschraube
Inset B
18. Lüfter
19. Batteriepack für Lüfter (inset)
20. Kollimationsschrauben (3x)
21. Konterschrauben (3x)
21
Inset B: Tubusunterseite.
Niemals mit dem Teleskop in oder in die Nähe der Sonne blicken: E
4
LIGHTBRIDGE
T
ELESKOP
Inset A: Der Okularauszug.
R B L I N D U N G S G E F A H R
B
ESCHREIBUNG
!
