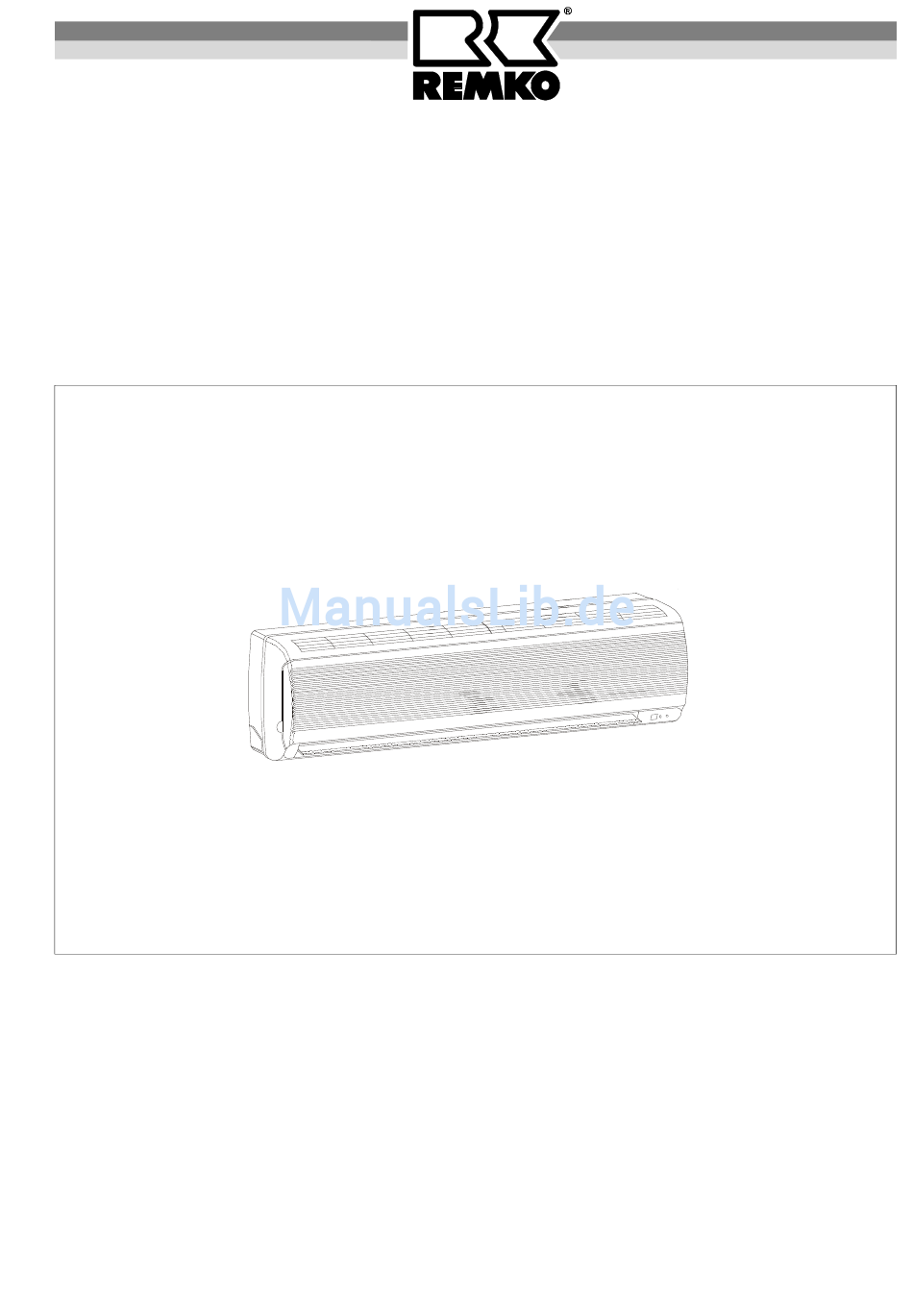

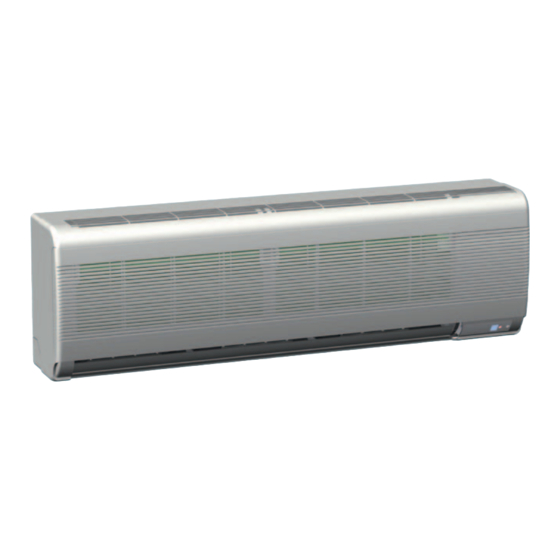

- Seite 1 REMKO WLT 25 S - 85 S Kaltwasser-Wandgeräte Bedienung Technik Ersatzteile REMKO – alles bärenstark. Ausgabe D – U01...
-
Seite 3: Inhaltsverzeichnis
Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräte- ausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten! Kaltwasser- Wandgeräte REMKO WLT 25S / 27S / 45S / 55S / 75S / 85S Inhalt Inhalt Seite Seite Sicherheitshinweise Montageanweisungen für... -
Seite 4: Sicherheitshinweise
Gerätebeschreibung während des Gerätebetriebes ist unzulässig und kann zu unkontrollierten Betriebszuständen führen! Es besteht die Gefahr eines elektrischen Schlages. Kaltwasser-Wandgeräte der Baureihe REMKO WLT sind 2-Leiter Ventilatorkonvektoren zur Montage im ◊ Das Gerät darf nur innerhalb seiner zulässigen oberen Wandbereich. -
Seite 5: Transport Und Verpackung
Transport und Verpackung Das Gerät wird in einer stabilen Transportverpackung Betriebsartwahlschalter aus Karton geliefert. Überprüfen Sie bitte sofort nach Mit diesem Schalter wird die im Sommer vorherrschen- der Anlieferung das Gerät und vermerken eventuelle de Betriebsart „Kühlen“ oder die im Winter vorherr- Schäden oder fehlende Teile auf dem Lieferschein. -
Seite 6: Außerbetriebnahme
Außerbetriebnahme Reinigung des Gehäuses und des Gitters Zur Reinigung gehen Sie folgendermaßen vor: Soll das Gerät über einen längeren Zeitraum außer Be- 1. Unterbrechen Sie die Spannungsversorgung des trieb genommen werden, so ist wie folgt zu verfahren: Gerätes. 1. Lassen Sie das Gerät 2 bis 3 Stunden im Lüftungs- 2. -
Seite 7: Störungsbeseitigung
Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler oder wenden Sie sich direkt an die REMKO GmbH & Co KG. Siehe auch Kapitel “Kundendienst und Gewährleistung“... -
Seite 8: Technische Daten
Technische Daten WLT 25S WLT 27S WLT 45S WLT 55S WLT 75S WLT 85S Kühlleistung max. * Heizleistung max. ** 12,0 13,9 17,1 Arbeitsbereich ° C + 16 bis + 30 Luftleistung 1. / 2. / 3. Stufe m³/h 295/330/360 320/365/415 605/680/735 705/795/865... -
Seite 9: Abmessungen
Heizleistungen Abmessungen... -
Seite 10: Montageanweisungen Für Das Fachpersonal
Montageanweisungen Häufige Installationsfehler für das Fachpersonal Vermeiden Sie bei der Installation nachstehende Feh- ler, um eine reibungslose Montage zu gewährleisten: Wichtige Hinweise vor der Installation ◊ Installieren Sie das Gerät nicht in unmittelbarer Nä- Vor der eigentlichen Montage müssen folgende Punkte he von Geräten mit intensiver Wärmestrahlung. - Seite 11 Mindestfreiräume 6. Setzen Sie das Gerät in die Wandhalterung ein, in- Die Mindestfreiräume werden für einen freien Zugang dem Sie das Gerät auf die oberen Haken ablegen bei Wartungs– und Reparaturarbeiten sowie für eine und dann an die Wand anlegen. optimale Luftverteilung benötigt.
-
Seite 12: Kondensatanschluß
Anschluß der Rohrleitung Entlüften des Gerätes bauseitige Wasseranschluß erfolgt Bei der Erstinbetriebnahme oder nach längeren Be- Anschlußrohren auf der Geräterückseite. triebszeiten ist das Gerät zu entlüften. Verfahren Sie, wie im Folgenden beschrieben: 1. Demontieren Sie die Gehäuseabdeckung. Eingebaute Ventilbaugruppe Siehe dazu Seite 12 2. -
Seite 13: Elektrischer Anschluß
Allgemeine Hinweise zum Kondensatanschluß Elektrischer Anschluß ◊ Der Kondensatablauf wird in der Regel zusammen Sämtliche elektrische Installationen sind nur von mit der Kaltwasserleitungen verlegt. Fachunternehmen auszuführen. Die Montage der ◊ Falls durch bauliche Gegebenheiten eine abwei- Elektroanschlüsse hat spannungsfrei zu erfolgen. chende Führung des Kondensatschlauches erforder- Es ist der Anschluß... -
Seite 14: Elektrisches Anschlußschema
Elektrisches Anschlußschema Raumtemperatur- Regelung EDV Nr.: 1611395 22 21 20 N Hinweis zu der Betriebsart Kühlen / Heizen In der Betriebsart Kühlen und Heizen sind die Klemmen 1 und Klemme 2 der Raumtemperatur- Regelung zu brücken! N L 5 4 3 6 Zuleitung Anschluß... -
Seite 15: Kundendienst Und Gewährleistung
◊ Überprüfen Sie die korrekte Isolierung aller sich in ◊ Überprüfen Sie sämtliche Sicherheitsbauteile auf der Anlage befindlichen Rohre und Ventile. korrekte Funktion. ◊ Stellen Sie eingebaute Strangregulierventile auf die ◊ Bei einer Reduzierung der Solltemperatur unter die errechneten Wassermengen ein. Raumtemperatur muß... - Seite 16 REMKO GmbH & Co. KG Klima- und Wärmetechnik 32791 Lage · Im Seelenkamp 12 32777 Lage · Postfach 1827 Telefon (0 52 32) 606 - 0 Telefax (0 52 32) 606260...
