REMKO RKS
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Demontieren Sie den
Gerätedeckel.
2. Entfernen Sie die sich beim
Anschluß befindliche
Seitenwand.
3. Wählen Sie den Querschnitt
der Anschlußleitung gemäß den
Vorschriften aus.

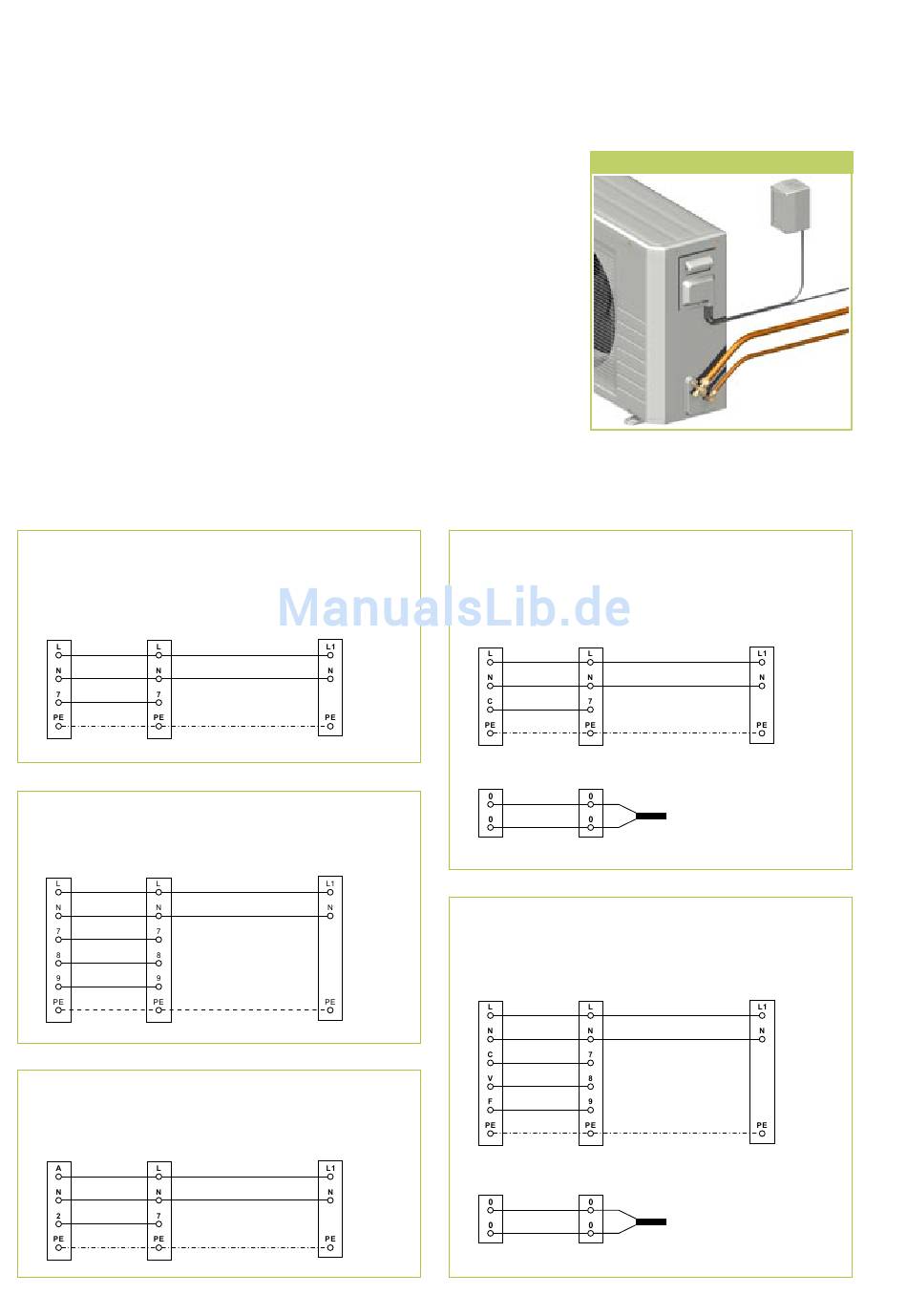

Elektrisches Anschlußschema
Anschluß der Wandgeräte RWK
Kühlen
Innengerät
Außenteil
Außenleiter
Neutralleiter
Steuerleiter
Kompressorschütz
Schutzleiter
Anschluß der Wandgeräte RWH
Kühlen und Heizen
Innengerät
Außenteil
Außenleiter
Neutralleiter
Kompressorschütz
Umkehrventil
Steuerleiter
Ventilatormotor
Schutzleiter
Anschluß der Wand- / Deckentruhen RKV
Kühlen
Innengerät
Außenteil
Außenleiter
Neutralleiter
Steuerleiter
Kompressorschütz
Schutzleiter
1
4. Führen Sie die beiden
Leitungen durch die Kanten-
schutzringe des feststehenden
Anschlußbleches.
5. Klemmen Sie die Leitungen
gemäß des Anschluß-
schemas an.
6. Verankern Sie die Leitung
in der Zugentlastung und
bauen Sie das Gerät wieder
zusammen.
Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Anschluß des Außenteils
Anschluß der Deckenkassetten RKT
Kühlen
Innengerät
Außenteil
Außenleiter
Neutralleiter
Steuerleiter
Kompressorschütz
Schutzleiter
Anschluß der Deckenkassetten RKT
Kühlen und Heizen
Innengerät
Außenteil
Außenleiter
Neutralleiter
Steuerleiter
Kompressorschütz
Steuerleiter
Umkehrventil
Steuerleiter
Ventilatormotor
Schutzleiter
Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Temperatursensor des Innengerätes
in die Tauchhülse des Verflüssiger-
bogens im Außenteil einsetzen!
Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Temperatursensor des Innengerätes
in die Tauchhülse des Verflüssiger-
bogens im Außenteil einsetzen!
