VOLTCRAFT IR 550-10S Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G

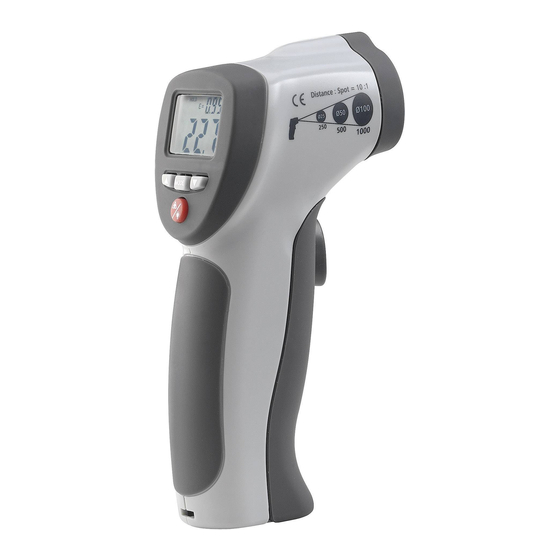

Infrarot-Thermometer IR 550-10S
Best.-Nr. 10 09 18
Einführung
Sehr geehrter Kunde,
Mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-,
Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben
gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Bestimmungsgemäße Verwendung
Das Infrarot-Thermometer ist ein Messgerät zur berührungslosen Temperaturmessung. Es bestimmt die Temperatur anhand
der Infrarotenergie, die von einem Objekt emittiert wird, und anhand seines Emissionsgrades. Es ist besonders nützlich für die
Temperaturmessung von heißen, schwer zugänglichen, oder beweglichen Objekten. Das Thermometer misst die Ober -
flächentemperatur eines Objektes. Es kann nicht durch transparente Oberflächen wie Glas oder Plastik hindurch messen. Sein
Temperaturmessbereich reicht von -50ºC bis 550ºC. Zur Spannungsversorgung dient eine 9V-Blockbatterie.
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt.
Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts führen. Darüber
hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung
genau durch und bewahren Sie diese für späteres Nachschlagen auf.
Merkmale
Integrierte Alarmfunktion mit optischer und akustischer Signalisierung
Anzeige der Minimal-, oder der Maximaltemperatur während der Messung
Emissionsgrad einstellbar von 0,10 bis 1,00
Zuschaltbare Hintergrundbeleuchtung für das Display
Lieferumfang
Infrarot-Thermometer
Tragetasche
9V-Blockbatterie
Bedienungsanleitung
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch! Für Folgeschäden und bei Sach- und Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung! Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht
gestattet.
Das Gerät darf keinen erheblichen mechanischen Belastungen oder starken Vibrationen ausgesetzt werden.
Das Gerät darf keinen elektromagnetischen Feldern, extremen Temperaturen, direkter Sonneneinstrahlung oder Feuchtigkeit
ausgesetzt werden.
Das Gerät darf keiner hohen Luftfeuchtigkeit oder Flüssigkeiten ausgesetzt werden. Das Gerät darf beim Außeneinsatz nur
unter entsprechenden Witterungsbedingungen bzw. nur mit geeigneten Schutzvorrichtungen benutzt werden.
Wasserdampf, Staub, Rauch und/oder Dämpfe können durch ein beeinträchtigen der Optik des Thermometers zu einem nicht
korrekten Messergebnis führen.
Beim Betrieb der Lasereinrichtung ist darauf zu achten, dass der Laserstrahl so geführt wird, dass sich keine Person im
Projektionsbereich befindet und dass ungewollt reflektierte Strahlen (z.B. durch Spiegel) nicht in den Aufenthaltsbereich von
Personen gelangen können.
Laserstrahlung kann gefährlich sein, wenn der Laserstrahl oder eine Reflexion in das ungeschützte Auge gelangt. Informieren
Sie sich deshalb bevor Sie die Lasereinrichtung in Betrieb nehmen über die gesetzlichen Bestimmungen und Vorsichts-
maß nah men für den Betrieb eines derartigen Lasergerätes.
Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder Tiere.
Richten Sie den Laserstrahl niemals auf Spiegel oder andere reflektierende Flächen. Der unkontrolliert abgelenkte Strahl könn-
te Personen oder Tiere treffen.
Betreiben Sie den Laser nur in einem überwachten Bereich.
Begrenzen Sie den Strahlenweg sofern möglich durch Abschirmungen oder Stellwände.
Führen Sie den Laserstrahl möglichst so, dass er nicht in Augenhöhe verläuft.
Vorsicht - Wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrens -
weisen ausgeführt werden, kann dies zu gefährlicher Strahl ungs ex posi tion führen.
Das Produkt ist mit einem Laser der Laserklasse 2 nach EN 60 825-1 ausgerüstet. Im Lieferumfang befinden sich
Laserhinweisschilder in verschiedenen Sprachen. Sollte das Hinweisschild auf dem Laser nicht in Ihrer Landessprache ver-
fasst sein, befestigen Sie bitte das entsprechende Schild auf dem Laser.
ACHTUNG LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASERKLASSE 2
Ausgangsleistung: <1mW
Wellenl‰nge: 630-690nm
EN 60 825-1: 2007
Das Gerät sollte nicht sofort in Betrieb genommen werden, wenn es aus einem Bereich mit kalter Umgebungstemperatur in
einen warmen Raum gebracht wurde. Kondenswasser kann das Gerät zerstören. Ebenso kann das Beschlagen der Linse zu
Fehlmessungen führen. Warten Sie vor dem Einsatz des Produkts, bis es sich an die veränderte Umgebungstemperatur
angepasst hat.
Sollten Sie Grund zu der Annahme haben, dass der sichere Betrieb nicht länger gewährleistet ist, schalten Sie das Gerät aus,
und sichern Sie es gegen unbeabsichtigtes Einschalten. Unter folgenden Bedingungen ist der sichere Betrieb nicht länger
gewährleistet:
®
- das Produkt zeigt sichtbare Beschädigungen,
- das Produkt funktioniert nicht mehr, oder
- das Produkt wurde über einen längeren Zeitraum unter ungünstigen Bedingungen gelagert,
- das Produkt wurde während des Transports schweren Belastungen ausgesetzt.
°
Das Produkt ist kein Spielzeug. Es gehört nicht in Kinderhände und ist von Haustieren fernzuhalten!
Version 07/11
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen -
schaften für elektrische Anlagen und Betriebsmittel zu beachten. In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfe -
werkstätten ist der Umgang mit elektrischen Geräten durch geschultes Personal verantwortlich zu überwachen.
Service-, Wartungs- und Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden.
Sollten Sie noch Fragen zum Umgang mit dem Messgerät haben, die in dieser Bedienungsanleitung nicht beantwortet
werden, steht Ihnen unser Technischer Support unter folgender Anschrift und Telefonnummer zur Verfügung:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Telefon 0180 / 586 582 723 8
Bedienelemente
1
2
3
4
1. Anzeige
2. Taste „up"
3. Taste „Laser/Hintergrundbeleuchtung"
4. Handgriff
5. Batteriefach
6. Taste „MODE"
7. Messtaste
8. Taste „down"
9. Laseraustrittsöffnung
10. Messöffnung
11. „Scan", Messanzeige
Einlegen der Batterie / Batteriewechsel
Achten Sie beim Einlegen der Batterien auf die richtige Polung. Entfernen Sie die Batterien, wenn Sie das
Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder
beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit
beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.
Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von
Kindern oder Haustieren verschluckt werden könnten. Wechseln Sie alle Batterien gleichzeitig aus. Das Mischen von alten und
neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.
Nehmen Sie Batterien nicht auseinander, und vermeiden Sie Kurzschlüsse und Kontakt mit Feuer. Versuchen Sie niemals,
nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr
Wechseln Sie die Batterie aus, wenn das Symbol für leere Batterie (21) in der Anzeige erscheint.
1. Klappen Sie den Batteriefachdeckel auf und öffnen Sie somit das Batteriefach (5).
2. Entfernen Sie die verbrauchte Batterie vom Batterieclip und schließen Sie eine neue Batterie gleichen Typs polungsrichtig
an den Batterieclip an. Der Batterieclip ist so ausgeführt, dass die Batterie nur polungsrichtig angeschlossen werden kann.
Wenden Sie beim aufstecken der Batterie keine Gewalt an.
3. Schließen Sie das Batteriefach wieder durch Zuklappen des Batteriefachdeckels (5).
Betrieb
Funktionsweise
Infrarot -Thermometer messen die Oberflächentemperatur eines Objektes. Der Sensor des Gerätes erfasst die emittierte,
reflektierte und durchgelassene Wärmestrahlung des Objektes und wandelt diese Information in einen Temperaturwert um.
Der Emissionsgrad ist ein Wert der benutzt wird um die Energieabstrahlungs-Charakteristik eines Materials zu beschreiben. Je
höher dieser Wert, desto höher ist die Fähigkeit des Materials Strahlungen auszusenden. Viele organische Materialien und
Oberflächen haben einen Emissionsgrad von ca. 0,95. Metallische Oberflächen oder glänzende Materialien haben einen nied-
rigeren Emissionsgrad und liefern daher ungenaue Messwerte. Aus diesem Grund kann bei dem Gerät IR 550-10S der
Emissionsgrad eingestellt werden.
Messung:
1. Richten Sie die Messöffnung (9), am besten senkrecht, auf das Messobjekt. Achten Sie darauf, dass das Messobjekt nicht
kleiner ist als der IR-Messspot des Gerätes (siehe auch Messfleckgröße).
2. Drücken Sie die Messtaste (7) und halten Sie diese gedrückt. Im Display wird der Messwert (18) angezeigt. Der angezeigte
Messwert, entspricht der durchschnittlichen Oberflächentemperatur des IR-Messspots. Während der Messung wird „SCAN"
(11) im Display angezeigt.
3. Nach dem Loslassen der Messtaste (7) wird, zur besseren Ablesung, der letzte Messwert noch ca. 7 Sekunden im Display
angezeigt. Ebenso erscheint die Anzeige „HOLD" (12).
4. Das Gerät schaltet sich 7 Sekunden nach dem Loslassen der Messtaste (7) automatisch aus.
5. Bei Überschreitung des Temperaturmessbereiches wird „----„ im Display angezeigt.
Zur Feststellung der wärmsten Stelle des Messobjektes müssen Sie bei gedrückter Messtaste (7) das
Messobjekt systematisch mit „zickzack Bewegungen „abscanen" bis die wärmste Stelle gefunden ist. Die
höchste gemessene Temperatur während der Messung wird als Maximaltemperatur (15) rechts oben im
Display angezeigt (Wenn Max-Funktion gewählt ist).
Um genaue Messwerte zu erhalten, muss das Infrarot-Thermometer an die Umgebungstemperatur angepasst
sein. Lassen Sie das Gerät bei einem Standortwechsel auf die neue Umgebungstemperatur kommen.
Glänzende Oberflächen verfälschen das Messergebnis. Zur Kompensation kann die Oberfläche glänzender
Teile mit Klebeband oder mit mattschwarzer Farbe bedeckt werden. Das Gerät kann nicht durch transparente
Oberflächen wie z.B. Glas messen. Stattdessen misst es die Oberflächentemperatur des Glases.
Längere Messungen von hohen Temperaturen bei geringem Messabstand, führt zu einer Eigenerwärmung
des Messgerätes und damit zu einer Fehlmessung. Um genaue Messwerte zu erreichen gilt die Faustregel:
Je höher die Temperatur desto höher sollte der Messabstand und desto kürzer die Messdauer sein.
IR-Messfleckgröße - Verhältnis Messentfernung-Messfläche (Distance to Spot ratio; D/S))
Um genaue Messergebnisse zu erzielen, muss das Messobjekt größer als der IR-Messfleck des Infrarot Thermometers sein.
Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto kürzer
9
10
8
16
7
17
6
18
5
12. „Hold", Anzeige zum kurzzeitigen Speichern des
Messwertes
13. Anzeige „MAX"
14. Emissionsgradanzeige
15. Zweitanzeige
16. Anzeige „Piepser"
17. Anzeige „Set High" (Alarm)
18. Messwert
19. Anzeige „MIN"
20. Messeinheit (°C oder °F)
21. Symbol für leere Batterie
11 12 13 14 15
SCAN HOLD MAX
MIN
SET HIGH
19
20
21
