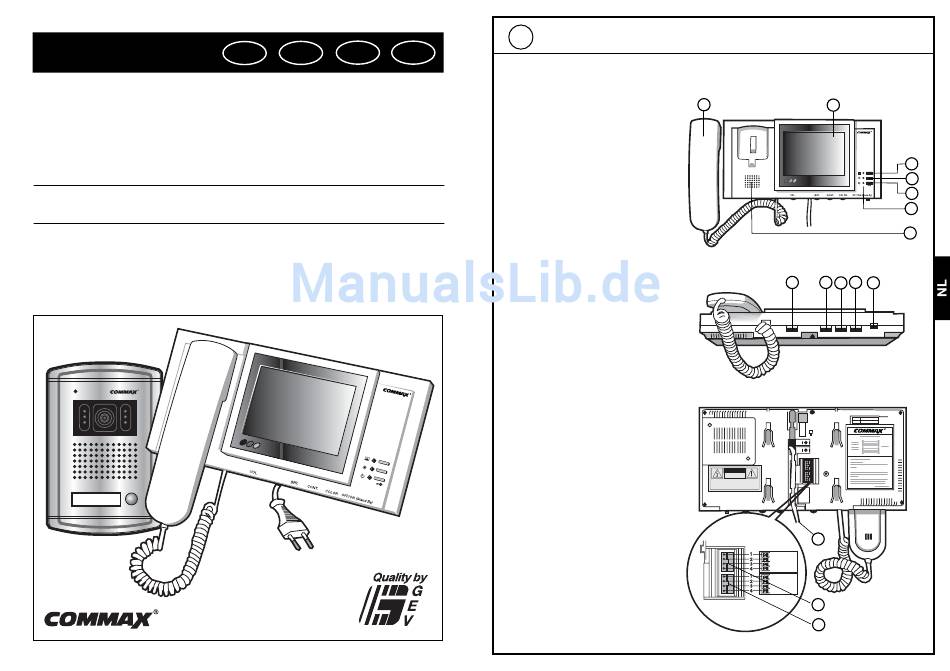

M O N TA G E
ComBoy
Video-deurintercominstallatie
Set voor eengezinswoning met inbouw camera
Type: 008427A bestaande uit:
F
NL
D
GB
1 x monitor:
CDV-50
1 x buitencamera:
DRC-4CAN
1.
Technische uitrusting
1.) Monitor toets
Wanneer deze toets ingedrukt
wordt, wordt de buitencamera
gedurende ongeveer 30 sec. inge-
schakeld, en wordt het beeld
naar de monitor gezonden
2.) Intercominstallatie (optie)
Bij activering wordt de wand-
telefoon DP-4VR of de 2de
monitor opgeroepen
3.) Deuropener (optie)
Toets om de deur te openen
4.) Bedrijfsindicatie
Licht op wanneer de monitor
ingeschakeld is
5.) Geluidssterkteregelaar gong
6.) Helderheidsregelaar
Om de helderheid van het beeld
van de monitor te regelen
7.) Contrast
8.) Kleureninstelling
9.) AAN-/UIT-schakelaar
Voor de video-deurintercominstallatie
10.) Hoorn
Maakt de communicatie met het
deurstation en/of met de wand-
telefoon DP-4VR mogelijk (optie)
11.) Luidspreker
De gong weerklinkt 2x wanneer
een bezoeker de oproeptoets op
de buiteneenheid indrukt
12.) monitor
5" kleuren-TFT LCD
13.) Netaansluiting
Om het apparaat op het
stroomnet aan te sluiten
14.) Aansluitklemmen
Voor camera DRC-4CAN
15.) Aansluitklemmen (optie)
Voor de intercominstallatie
(wandtelefoon DP-4VR)
CDV-50
10
12
6
8
5
7
9
S1
S2
C A U T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE
PERSONEL.
13
14
15
1
2
3
4
11
