1a

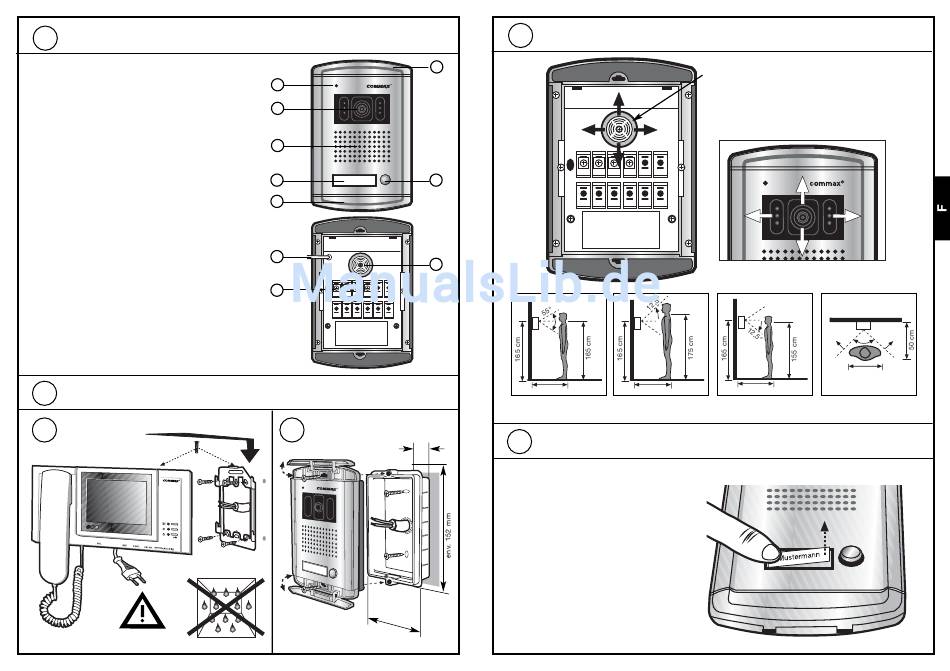

Equipment technique
1.) Microphone
2.) Objectif de caméra
1/4" CCD couleurs
3.) Haut parleur
4.) Plaque de nom éclairée
S'illumine lorsque la caméra est activée
5.) Couvercle
Permet de cacher les fixations au boîtier
encastré
6.) Touche d'appel
Déclenche le signal d'appel et active en
même temps la caméra pour environ 80
secondes (l'image apparaît sur l'écran)
7.) Câble de raccordement
Contact libre de potentiel pour l'ouvre-
porte
8.) Possibilités de régale horizontal et
vertical de la caméra
9.) Bornes de raccordement
Pour le câblage avec l'écran CDV-50
2.
Montage
2a
DRC-4CAN
5
1
2
3
4
6
5
7
8
9
1
2
3
4
5
6
7
8
9
10
11
12
2b
env. 40 mm
env. 98 mm
3.
Réglage de la caméra
1
2
3
4
5
6
7
8
9
10
11
12
50 cm
50 cm
Position normale
Inclinaison vers le haut
4.
Couvercle de plaque de nom
Il est possible de remplacer le couver-
cle de la plaque de nom en pressant
celui-ci sur le côté.
Enlevez ensuite le couvercle en pla-
stique en le tirant vers le haut. La mise
en place du couvercle s'effectue en
sens inverse.
DRC-4CAN
L'objectif / l'élément DEL peut être
basculé vers une position supérieure,
inférieure ou latérale afin d'adapter
l'angle de prise de vue de la caméra.
68°
12,5°
12,5°
46 cm
50 cm
Inclinaison vers le bas
Angle latéral de prise
de vue
