Fonction du détecteur de mouvement
Le capteur PIR intégré dans le détecteur de mouvement réagit aux modifi cations de
température dans la zone de détection, par ex. quand une personne dont la tempéra-
ture est différente de celle de l'air ambiant y pénètre.
La portée de détection du capteur PIR peut être limité à l'aide du cache en plastique
fourni, qu'il suffi t alors de fi xer sur le détecteur de mouvement (si nécessaire, certains
segments du cache en plastique peuvent également être retirés).
La portée nécessaire pour la détection d'un mouvement dépend de plusieurs
facteurs :
• Hauteur de montage du détecteur de mouvement
• Différence de température entre l'objet en mouvement et l'arrière-plan (entourage)
• Taille de l'objet
• Éloignement de l'objet par rapport au détecteur de mouvement
• Orientation et vitesse du mouvement
• Température ambiante
Après l'application de la tension d'alimentation au contrôleur, il faut environ 30 se-
condes pour que le capteur PIR dans le détecteur de mouvement s'adapte à la tempé-
rature de fond, détecte les changements de température dans la zone de détection et
déclenche une opération de commutation.
Préparations pour le raccordement et le montage
• Le raccordement et le montage doivent être effectués uniquement hors tension.
Coupez aussi l'alimentation électrique sur tous les pôles en retirant le fusible et en
déconnectant le disjoncteur automatique. Assurez-vous qu'elle ne puisse être ré-
tablie de manière intempestive ; placez p. ex. un message d'avertissement sur le
disjoncteur. Ensuite, mettez hors service le disjoncteur de courant résiduel associé.
• Contrôlez la mise hors tension de l'alimentation électrique à l'aide d'un appareil de
mesure approprié.
• Le détecteur de mouvement, comme le contrôleur, est uniquement prévu pour le
montage dans un plafond suspendu (par ex. dans un panneau de plafond).
• Installez le produit de façon à ce qu'il soit hors de portée des enfants.

Montage et raccordement

Tenir compte du chapitre « Consignes de sécurité » et du chapitre « Pré-
parations pour le raccordement et le montage ».
• Coupez d'abord l'alimentation électrique sur tous les pôles.
• Retirez le couvercle du boîtier du contrôleur en desserrant les deux vis. Soulevez le
couvercle de la partie inférieure avec précaution (le boîtier est fi xé à l'aide de deux
languettes de retenue sur le côté opposé aux vis).
• Relier le cordon d'alimentation et le câble au consommateur à l'aide des bornes
dans le contrôleur. Observez l'inscription sur les bornes.

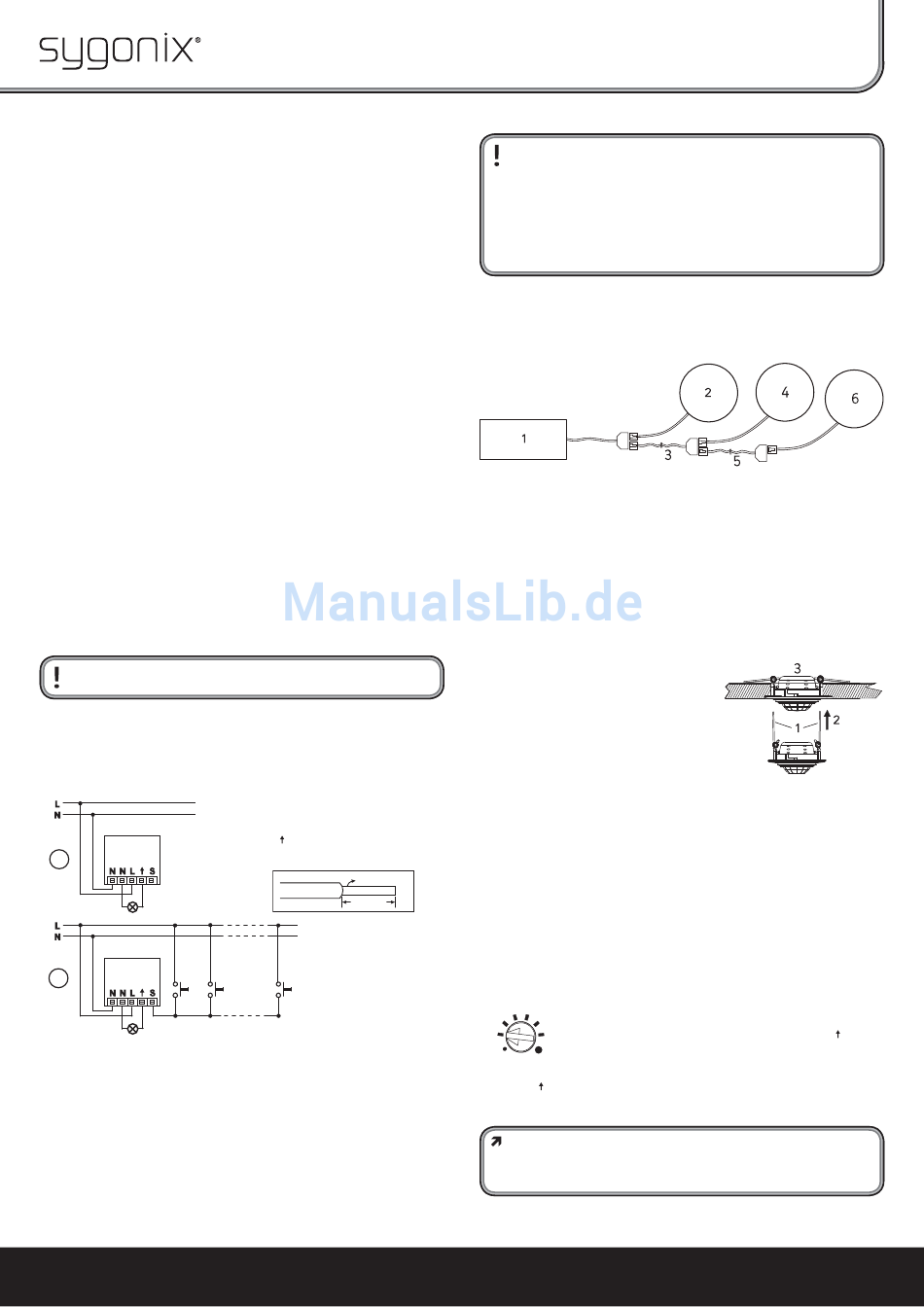

A
B
La fi gure (A) montre le raccordement sans boutons externes.
La fi gure (B) montre le câblage avec un ou plusieurs boutons externes. Le consom-
mateur peut être activé manuellement à l'aide du ou des boutons raccordé(s). Si plu-
sieurs boutons sont raccordés, ceux-ci doivent être connectés en parallèle (utiliser
uniquement des boutons et non des commutateurs !).
La durée d'activation correspond ici au temps défi ni sur le détecteur de mouvement
« maître ».
Le contrôleur offre ainsi une fonction semblable à celle d'une minuterie d'escalier
conventionnelle.
La marque de technique domestique pour toute la maison. Davantage d'informations sur www.sygonix.com
L = Phase
N = Conducteur neutre
L = Sortie de commutation
S = Connexion pour boutons
0.5 - 2.5 mm²
9 - 10 mm
Important !
Si un ou plusieurs boutons doivent être raccordés au contrôleur, le mode
« PULSE » (position de réglage « PULSE » sur le détecteur de mouvement
« maître ») ne doit pas être utilisé.
Le mode « PULSE » du détecteur de mouvement « maître » sert de simulation
du bouton en cas de raccordement du contrôleur à une minuterie d'escalier.
Si des boutons supplémentaires doivent être utilisés en plus du détecteur de
mouvement, ceux-ci doivent être raccordés comme d'habitude à la minuterie
d'escalier et non au contrôleur.
• Refermez le boîtier du contrôleur et serrez à nouveau les 2 vis retirées au début.
• Fixez le contrôleur sur le boîtier à travers les deux trous de vis ; gardez une distance
suffi sante des lampes, transformateurs halogènes, etc.
• Le détecteur de mouvement « maître » (2) fourni est relié à l'une des deux prises du
câble de raccordement du contrôleur (1) :
Si des détecteurs de mouvement « esclaves » supplémentaires (4 ou 6) doivent
être raccordés (non fournis, à commander comme accessoires), un câble de raccor-
dement supplémentaire (3 ou 5 dans l'étendue de livraison du détecteur de mou-
vement « esclave ») est nécessaire dans chaque cas comme illustré dans la fi gure
ci-dessus.
Un total de 6 détecteurs de mouvement peuvent être raccordés au contrôleur
(dont 1 « maître » et 5 « esclaves »).
L'idéal serait que plusieurs détecteurs de mouvement soient installés, par exemple
dans la cage d'escalier ou dans un long couloir.
• Une section de plafond suffi samment large est nécessaire pour le montage respectif
du ou des détecteurs de mouvement (voir chapitre « Caractéristiques techniques »).
L'épaisseur du matériau, par exemple pour un plafond suspendu, peut être com-
prise entre 5 et 25 mm.
• Étape 1 : Dépliez les deux étriers métalliques
verticalement vers le haut comme le montre
la fi gure de droite.
Étape 2 : Insérez ensuite le détecteur de
mouvement dans le trou de montage pré
paré.
Étape 3 : Faites pivoter les étriers métalliques
vers le bas grâce aux ressorts intégrés, puis
fi xez le détecteur de mouvement.
• Après la première application de l'alimentation au contrôleur, le consommateur rac-
cordé est activé pendant environ 30 secondes. Pendant ce temps, le capteur PIR
dans le détecteur de mouvement s'adapte à la température ambiante dans la zone
de surveillance.
Le consommateur est ensuite désactivé ; le détecteur de mouvement est prêt à être
utilisé.
Si le capteur PIR détecte des changements de température dans la zone de sur-
veillance, le consommateur raccordé au contrôleur est activé.
Pour le réglage de la durée d'activation, de la luminosité et de la sensibilité, veuillez
lire le chapitre suivant.
Réglages sur le détecteur de mouvement « maître »
Après le déballage, trois molettes de réglage sont visibles sur le détecteur de mouve-
ment « maître » (tenir compte de l'inscription « open » ).
3 5
10
1
30S 20
Réglage de la durée d'activation pour la connexion L
PULSE 30
Cette molette de réglage permet de régler la durée de fonctionnement pour la
connexion L . Un tour vers la gauche pour diminuer, un tour vers la droite pour aug-
menter la durée de fonctionnement. Le réglage est possible pour une plage de 1 se-
conde (position « PULSE »), 30 secondes, ou 1, 3, 5, 10, 20 et 30 minutes.
Si un nouveau changement de température est détecté dans la zone de dé-
tection par le capteur PIR pendant la durée de fonctionnement, le temps re-
commence à tourner à partir de zéro pour la durée de fonctionnement et le
consommateur reste activé.
