Gestabiliseerde voeding

INLEIDING

Deze module is een zeer precieze, DC-gestabiliseerde voeding met een selecteerbare uitgangsspanning: 3V, 4.5V,
6V, 7.5V, 9V, 12V. De max. uitgangsstroom bedraagt 1.5A en de piek stroom bedraagt 2A.

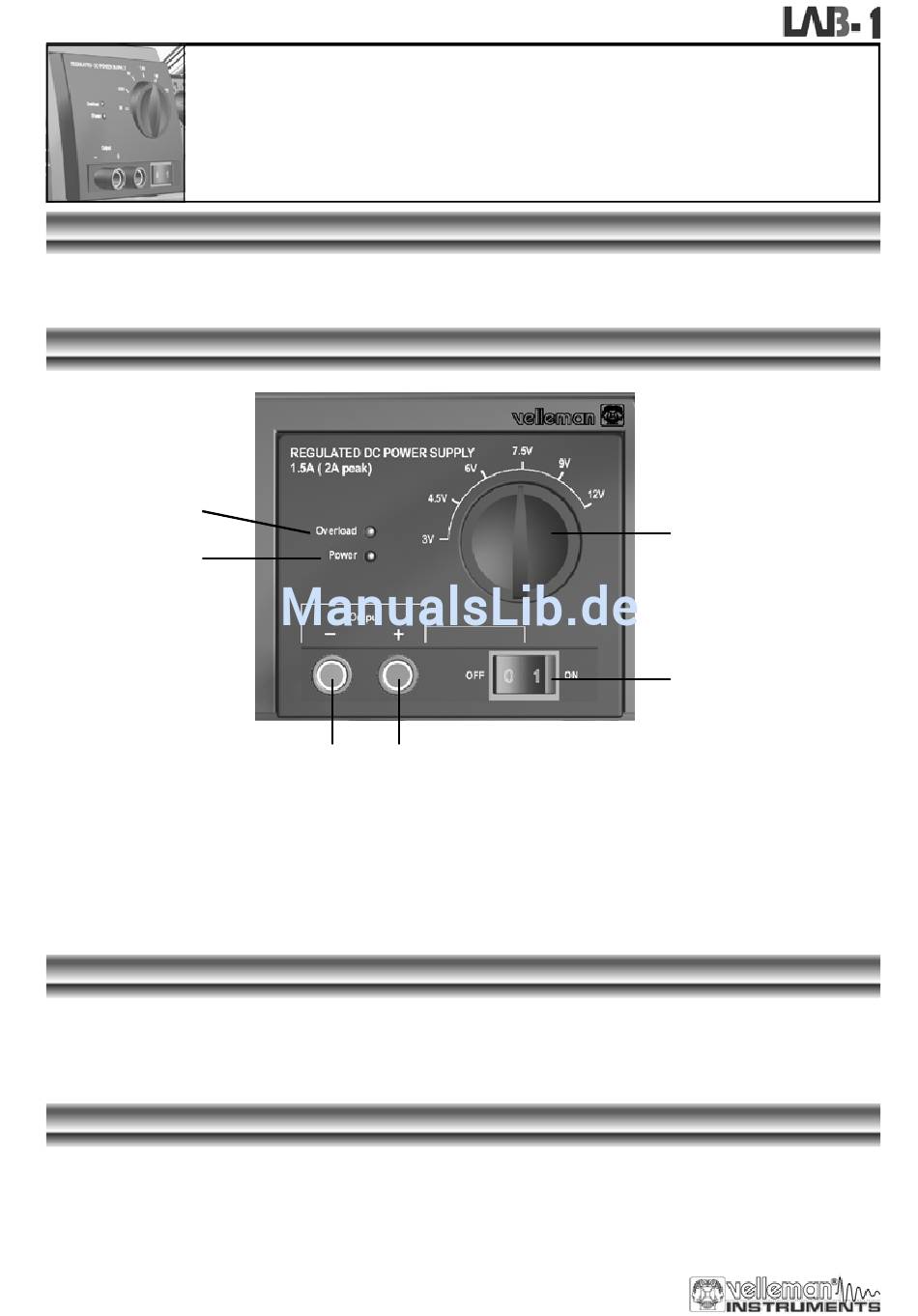

VOORZIJDE
6
2
BESCHRIJVING VAN HET INSTRUMENTENBORD :
1. ON/OFF schakelaar
2. Voedingsindicator
3. Uitgangsjack (-)
4. Uitgangsjack (+)
5. Draaiknop
6. LED die overbelasting aangeeft

GEBRUIK

Schakel het toestel in d.m.v. de schakelaar op de achterzijde van het toestel ; de VoedingLED (2) zou moeten
oplichten. Selecteer de uitgangsspanning met de draaiknop (5).
Verbind de positieve ingangsaansluiting van uw toestel met de (+) aansluitklem (4) van de voedingsmodule en
verbind de negatieve ingangsaansluiting met de (-) aansluitklem (3) van de voedingsmodule. Met de AAN/UIT
schakelaar (1) kan men het toestel met de netspanning verbreken.

OPGELET

De overbelastingsLED zal oplichten wanneer de uitgaande stroom hoger ligt dan de specificaties van de voeding.
Draai niet aan de draaiknop (5) terwijl het toestel in werking is.
24
GESTABILISEERDE
VOEDING
3 4
5
1
