Alimentación estabilizada
INTRODUCCIÓN
El módulo es una alimentación CC estabilizada con una tensión de salida seleccionable: 3V, 4.5V, 6V, 7.5V, 9V,
12V. La corriente de salida máx. es de 1.5A y la corriente pico es de 2A.
PARTE FRONTAL
6
2

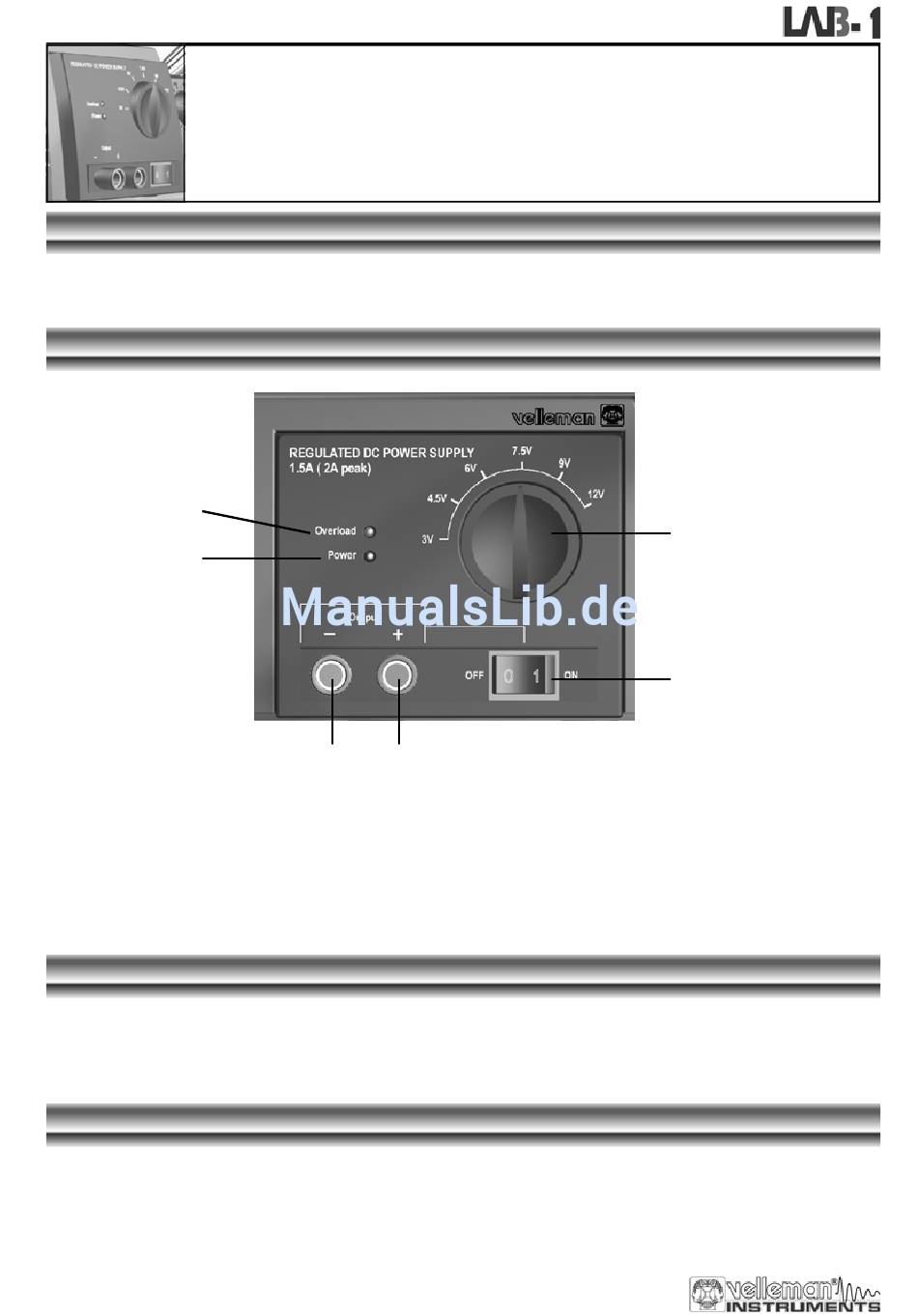

DESCRIPCIÓN DE LA PARTE FRONTAL:
1. Interruptor de salida ON/OFF
2. Indicador de funcionamiento
3. Borne de salida (-)
4. Borne de salida (+)
5. Ajuste giratorio
6. Piloto LED de sobrecarga

USO

Active el aparato con el interruptor principal de la parte trasera; el piloto de alimentación se iluminará (2)
Seleccione la tensión de salida con el ajuste giratorio (5). Conecte la conexión de entrada positiva del aparato al
borne de conexión (+) (4) y conecte la conexión de entrada negativa del aparato al borne de conexión (-) (3).
Utilice el interruptor ON/OFF para desconectar la alimentación (1)

CUIDADO

El piloto LED de sobrecarga se ilumina si la corriente de salida sobrepasa las especificaciones de la alimentación.
No toque el ajuste giratorio (5) mientras el aparato esté funcionando.
