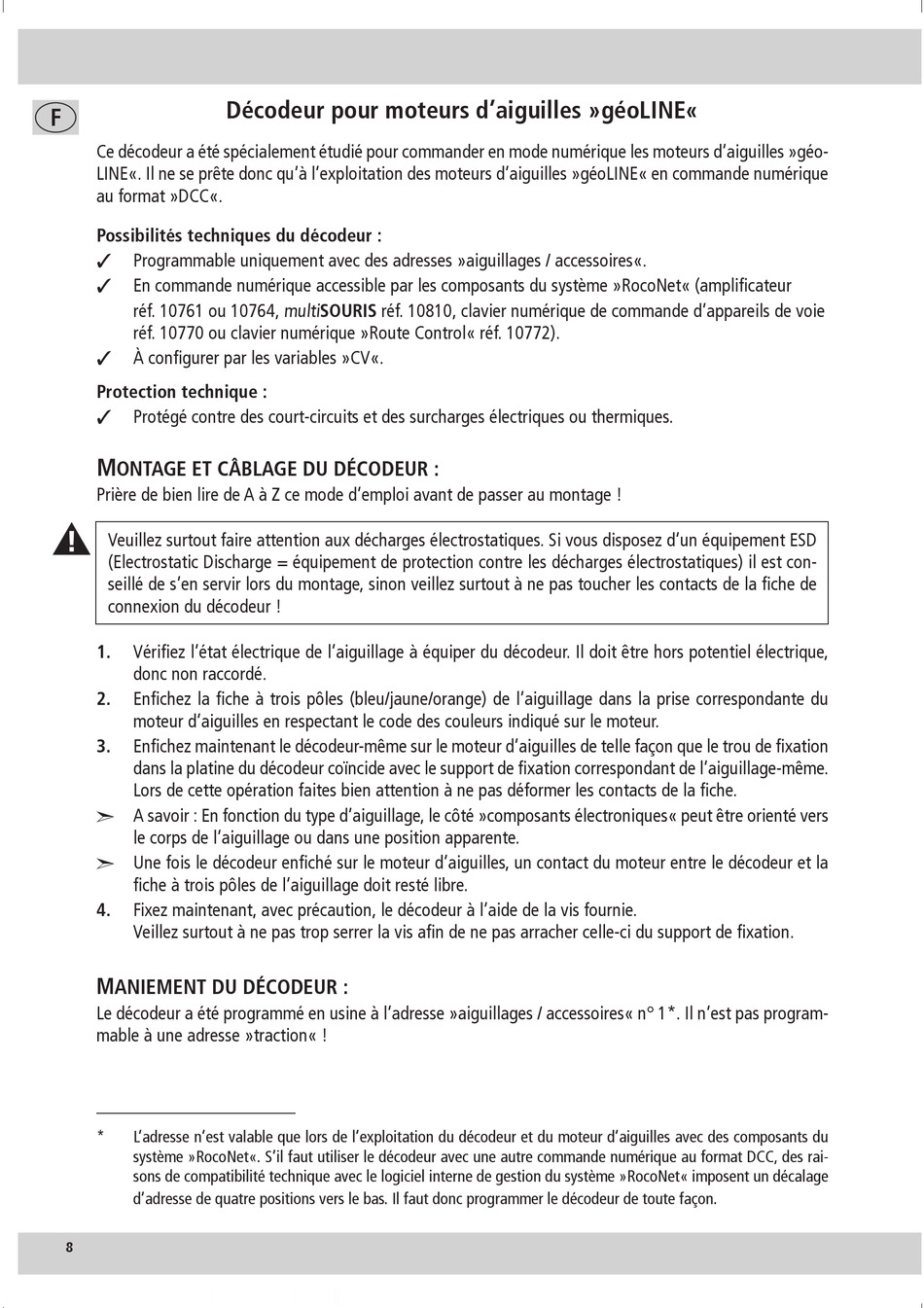

F
Ce décodeur a été spécialement étudié pour commander en mode numérique les moteurs d'aiguilles »géo-
LINE«. Il ne se prête donc qu'à l'exploitation des moteurs d'aiguilles »géoLINE« en commande numérique
au format »DCC«.
Possibilités techniques du décodeur :
Programmable uniquement avec des adresses »aiguillages / accessoires«.
En commande numérique accessible par les composants du système »RocoNet« (amplificateur
réf. 10761 ou 10764, multi SOURIS réf. 10810, clavier numérique de commande d'appareils de voie
réf. 10770 ou clavier numérique »Route Control« réf. 10772).
À configurer par les variables »CV«.
Protection technique :
Protégé contre des court-circuits et des surcharges électriques ou thermiques.
M
ONTAGE ET CÂBLAGE DU DÉCODEUR :
Prière de bien lire de A à Z ce mode d'emploi avant de passer au montage !
Veuillez surtout faire attention aux décharges électrostatiques. Si vous disposez d'un équipement ESD
(Electrostatic Discharge = équipement de protection contre les décharges électrostatiques) il est con-
seillé de s'en servir lors du montage, sinon veillez surtout à ne pas toucher les contacts de la fiche de
connexion du décodeur !
1.
Vérifiez l'état électrique de l'aiguillage à équiper du décodeur. Il doit être hors potentiel électrique,
donc non raccordé.
2.
Enfichez la fiche à trois pôles (bleu/jaune/orange) de l'aiguillage dans la prise correspondante du
moteur d'aiguilles en respectant le code des couleurs indiqué sur le moteur.
3.
Enfichez maintenant le décodeur-même sur le moteur d'aiguilles de telle façon que le trou de fixation
dans la platine du décodeur coïncide avec le support de fixation correspondant de l'aiguillage-même.
Lors de cette opération faites bien attention à ne pas déformer les contacts de la fiche.
A savoir : En fonction du type d'aiguillage, le côté »composants électroniques« peut être orienté vers
le corps de l'aiguillage ou dans une position apparente.
Une fois le décodeur enfiché sur le moteur d'aiguilles, un contact du moteur entre le décodeur et la
fiche à trois pôles de l'aiguillage doit resté libre.
4.
Fixez maintenant, avec précaution, le décodeur à l'aide de la vis fournie.
Veillez surtout à ne pas trop serrer la vis afin de ne pas arracher celle-ci du support de fixation.
M
ANIEMENT DU DÉCODEUR :
Le décodeur a été programmé en usine à l'adresse »aiguillages / accessoires« n° 1*. Il n'est pas program-
mable à une adresse »traction« !
*
L'adresse n'est valable que lors de l'exploitation du décodeur et du moteur d'aiguilles avec des composants du
système »RocoNet«. S'il faut utiliser le décodeur avec une autre commande numérique au format DCC, des rai-
sons de compatibilité technique avec le logiciel interne de gestion du système »RocoNet« imposent un décalage
d'adresse de quatre positions vers le bas. Il faut donc programmer le décodeur de toute façon.
8
Décodeur pour moteurs d'aiguilles »géoLINE«
