Renkforce RF1000 Bedienungsanleitung Seite 23

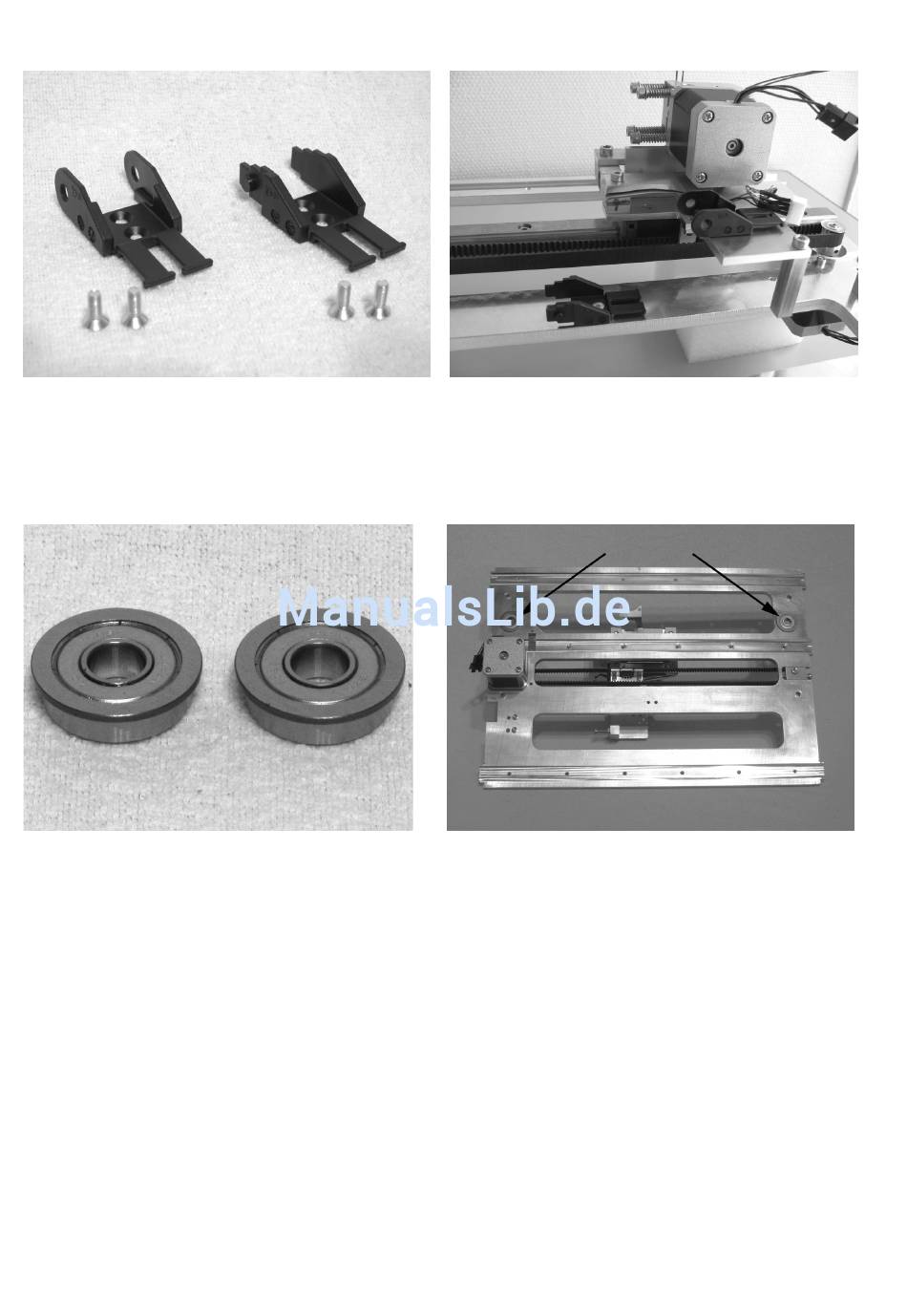

Montage der Schleppkettenendstücke
1x Schleppkettendstück mit Loch
1x Schleppkettendstück mit Nippel
4x Senkkopfschraube M3x8
Einlegen der Rillenkugellager
2x Rillenkugellager
Schleppkettenendstücke wie im Bild gezeigt montieren.
Schleppkettenendstück mit Loch = Extruderwagen
Schleppkettenendstück mit Nippel = X-Platte
Rillenkugellager von unten in die entsprechenden Bohrungen
der X-Platte einlegen.
Rillenkugellager beim Einlegen in die Bohrungen leicht drehen,
dabei auf keinen Fall Gewalt anwenden. Die Flansche der Ril-
lenkugellager müssen sauber an der Unterseite der X-Platte
anliegen.
23
