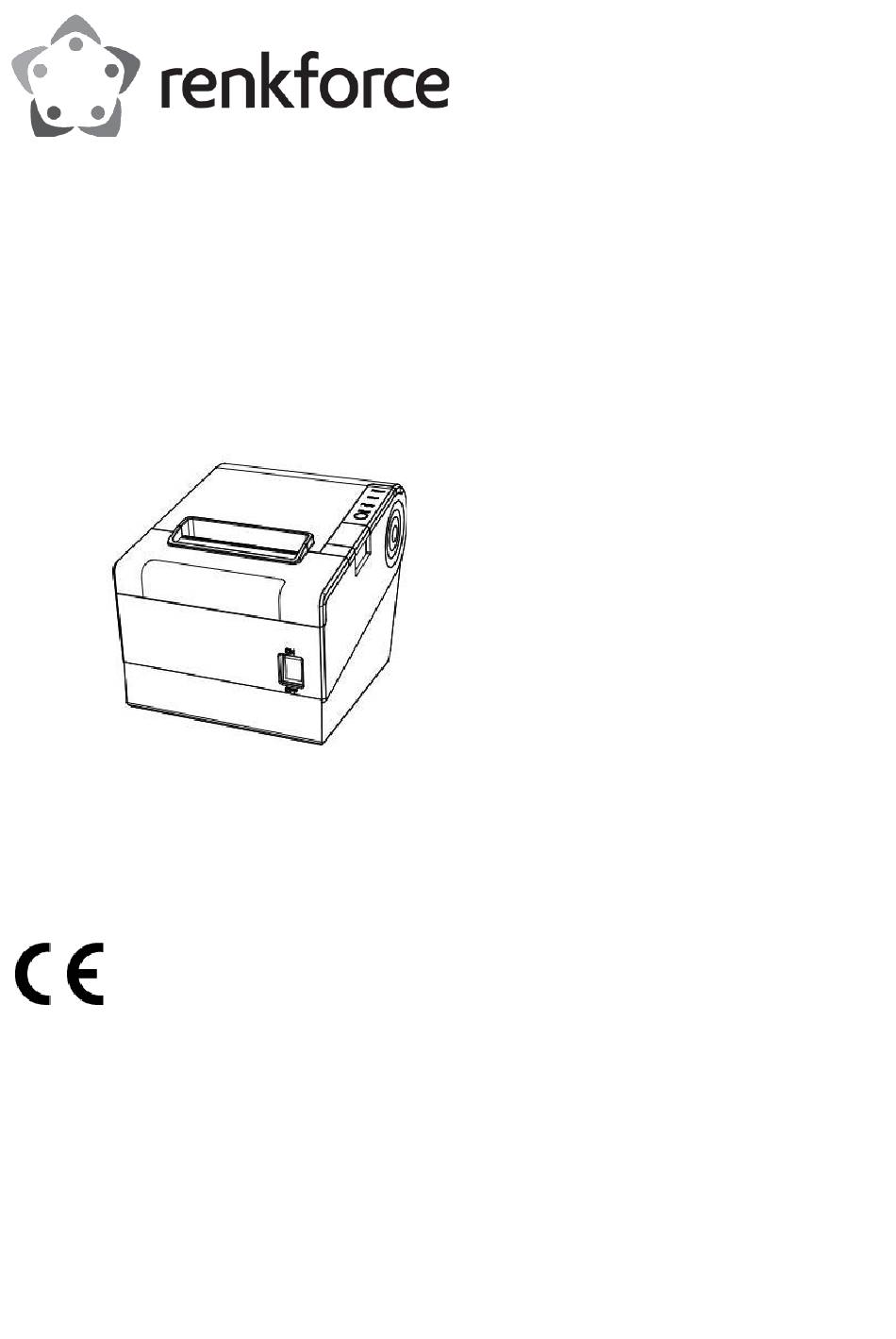

- Seite 1 Bedienungsanleitung Highspeed-Thermotransferdrucker Best.-Nr.: 2734627 (TP806L / RF-TPP3-01)
- Seite 2 Inhalt Inhalt ............................2 Einführung ........................4 Bestimmungsgemäße Verwendung ................4 Lieferumfang ........................5 Neueste Informationen zum Produkt ................5 Entwicklerdokumentation ....................5 Ersatzteile ........................6 6.1. Thermopapier und Thermolabel ................6 Symbolerklärung ......................6 Sicherheitshinweise ....................... 7 8.1. Allgemein ......................7 8.2.
- Seite 3 Reinigung und Pflege....................27 17.1. Reinigen des Gehäuses ..................27 17.2. Reinigung des Papiersensors ................27 17.3. Thermo-Druckkopf reinigen ................28 17.4. Walze und/oder Papierführung reinigen ............. 28 Entsorgung ........................29...
- Seite 4 1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch 2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um einen Thermotransferdrucker. Das Produkt ist ausschließlich für die Verwendung in Innenräumen vorgesehen.
- Seite 5 3. Lieferumfang ◼ ◼ Drucker USB-Speicherstick ◼ ◼ Netzteil Medienrolle ◼ ◼ Netzkabel Kurzanleitung ◼ ◼ USB-Kabel (mit USB-A- und USB-B- Bedienungsanleitung Stecker) ◼ Serielles Kabel ◼ Kabelbefestigung 4. Neueste Informationen zum Produkt Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code.
- Seite 6 6. Ersatzteile 6.1. Thermopapier und Thermolabel Papiertyp Standard-Thermopapier Papierbreite ◼ 79,5 +/- 0,5 mm ◼ 57,5 +/- 0,5 mm (mit 25,4 mm-Distanzstück) Papierrollendurchmesser max. 83 mm Papierstärke 0,056 - 0,1 mm 7. Symbolerklärung Die folgenden Symbole befinden sich am Produkt/Gerät oder erscheinen im Text: Lesen Sie die Bedienungsanleitung sorgfältig.
- Seite 7 8. Sicherheitshinweise Lesen Sie sich die Montageanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
- Seite 8 ◼ Schalten Sie das Produkt vor dem Anschließen und Trennen von Kabeln stets aus. ◼ Das Blockieren beweglicher Komponenten kann Schäden am Produkt nach sich ziehen. Sehen Sie also davon ab, während des Betriebs bewegliche Komponenten zu berühren, zu blockieren oder an ihnen zu ziehen. Auch das Hineinführen von Gegenständen in die Öffnungen ist zu unterlassen.
- Seite 9 ◼ Sollte das Netzteil Beschädigungen aufweisen, berühren Sie es nicht da dies zu einem tödlichen Stromschlag führen kann! Gehen Sie wie folgt vor: o Schalten Sie zunächst einmal die Netzspannung zur Steckdose ab, an der das Netzteil angeschlossen ist (entsprechenden Leitungsschutzschalter abschalten oder die Sicherung herausnehmen und anschließend den entsprechenden FI- Schutzschalter abschalten).
- Seite 10 9. Produktübersicht 9.1. Einzelteile English Deutsch Printer Cover Druckerabdeckung Tear Bar Abrissleiste Power Switch Ein-/Ausschalter Cover Opening Button Abdeckung Öffnungstaster LED Control Panel LED-Bedienfeld Power LED LED-Betriebsanzeige Error LED Fehler-LED Paper Status LED Papierstatus-LED Feed Button Zuführtaste...
- Seite 11 English Deutsch Ethernet Ethernet RS232 RS232 Cash Drawer Kassenschublade Power Supply Netzanschluss Paper Guide Papierführung...
- Seite 12 9.2. Pieptöne und Leuchtanzeigen Beschreibung LED-Anzeigeleuchten Pieper Leistungsaufnahm Störung Papier Normaler Betriebszustand Abdeckung offen kurz-lang-kurz-... Papierende kurz-kurz-kurz-... Papierende bald erreicht Papierstau an der blinkt kurz-kurz-kurz-... Schneidklinge Übertemperatur-Warnung blinkt lang-kurz-lang-… Übertemperatur- blinkt lang-kurz-lang-… Abschaltung Unterspannungswarnung blinkt kurz-kurz-lang-... Überspannungswarnung blinkt kurz-kurz-lang-... Hinweise zu Übertemperatur: Die Druckkopftemperatur wird durch einen Thermistor überwacht.
- Seite 13 10. Technische Daten Komponente Parameter Druckparameter Druckverfahren Thermodirekt-Zeilendruck Auflösung Standard 203 dpi, 180 dpi können emuliert werden Druckbreite 72 mm (576 Punkte） Druckgeschwindigkeit Max. 250 mm/s Druckdichte Einstellbar von Level 1 bis 4 Druckrichtung Vertikal und horizontal Schnittstelle Standard Integrierter USB-, RS232- und LAN-Anschluss Partialschnitt Automatische Schneideinrichtung...
- Seite 14 Komponente Parameter ESC/POS Emulation Bedingungen 0 bis +40 °C, 20 – 85 % rF Betrieb -20 bis +70 °C, 5 – 95 % rF Lagerung Zuverlässigkeit TPH-Lebensdauer 150 km Schneideklingen- 2.000.000 Vorgänge Lebensdauer Maße (B x T x H) 145 x 197 x 146 mm Windows (POSReady/Win11/Win10/Win8/Win7/Vista/ Treiber XP/2000), Linux CUPS, JavaPOS, OPOS.net, OPOS...
- Seite 15 11. Aufstellen 11.1. Drucker platzieren Wählen Sie einen Aufstellort, der die folgenden Bedingungen erfüllt: ◼ Die Oberfläche ist flach und eben. ◼ Die Oberfläche ist unempfindlich gegenüber Gummi. Die Gummifüße können Spuren hinterlassen. ◼ Der Neigungswinkel in Bezug auf den Papierzuführschlitz beträgt nach dem Aufstellen nicht mehr als ±10°.
- Seite 16 Trennen: 1. Bringen Sie den Ein-/Aus-Schalter in die Stellung „0“, um den Drucker auszuschalten. HINWEIS: Der Stecker ist in der Aufnahme verriegelt. Entriegeln Sie den Stecker, bevor Sie ihn trennen, um Beschädigungen zu vermeiden. 2. Halten Sie den Stecker fest und ziehen Sie daran, um ihn zu entriegeln Entfernen Sie den Stecker.
- Seite 17 Schritt 1 Schritt 2 Drücken Sie die Entriegelungstaste (Wenn Sie das Papier wechseln) Reinigen Sie und öffnen Sie die Abdeckung. den Druckkopf, bevor Sie eine neue Papierrolle einlegen. Befolgen Sie die Anweisungen unter „Druckkopf reinigen“. Schritt 3 Schritt 4 Setzen Sie die Papierrolle ein. Ziehen Sie dann etwas Papier heraus und schließen und verriegeln Sie die Abdeckung.
- Seite 18 12. Grundlegende Bedienung 12.1. Ein- und ausschalten 1. Bewegen Sie den Ein-/Ausschalter zum Einschalten in die Position 1. Die Anzeige Power leuchtet auf. > Der Summer gibt einen kurzen Signalton ab. > 2. Bewegen Sie den Ein-/Ausschalter zum Ausschalten in die Position 0. HINWEIS: Ziehen Sie den Netzstecker nicht aus der Steckdose, während der Drucker eingeschaltet ist, um Schäden am Produkt zu vermeiden.
- Seite 19 14. Schnittstellen 14.1. USB-Schnittstelle PIN- Signalbezeichnung VBUS 14.2. Kassenschublade PIN- Signalbezeichnung Schublade 1 DRSW Schublade 2 Elektrische Kennwerte: ◼ Antriebsspannung: 10 - 24 V DC ◼ Antriebsstrom: max. 0,8 A (für 510 ms) Prüfsignal Kassenschublade “L” = 0 - 0,5 V; “H” = 3 - 5 V ◼...
- Seite 20 14.4. Serielle Schnittstelle PIN- Signalbezeichnung Hinweis: Die Schnittstelle ist mit Standard-RS232- Komponenten kompatibel. 14.5. Ethernet Schnittstelle PIN- Signalbezeichnung Hinweis: Nur Standard- RJ45-Komponenten verwenden.
- Seite 21 15. Problembehandlung Dieser Abschnitt enthält Informationen über häufige Probleme und wie Sie diese lösen können. 15.1. Drucker funktioniert nicht Problem Mögliche Ursache Lösung Drucker funktioniert Der Drucker wird nicht mit Stellen Sie die Stromversorgung nicht. Strom versorgt. her. LED ist aus. Der Drucker ist Schalten Sie den Drucker ein.
- Seite 22 15.3. Druckprobleme Problem Mögliche Ursache Lösung Farbige Streifen auf Wenig Papier Papier nachlegen. dem Papier. Verschwommenes Papier nicht korrekt eingelegt. Setzen Sie die Papierrolle korrekt ein. oder fleckiges Inkompatibler Papiertyp Nutzen Sie das empfohlene Druckbild Thermopapier. Thermokopf oder Druckwalze Thermokopf und Druckwalze reinigen. verschmutzt.
- Seite 23 15.6. Gestautes Papier entfernen 1. Bringen Sie den Ein-/Aus-Schalter in die Stellung „0“, um den Drucker auszuschalten. 2. Lassen Sie den Drucker auf Raumtemperatur abkühlen. 3. Öffnen Sie die Abdeckung. 4. Entfernen Sie vorsichtig das gestaute Papier. 15.7. Papierstau an der Schneidklinge beseitigen Wenn Sie die Abdeckung öffnen können: 1.
- Seite 24 16. Drucker mit dem Windows® Label Printer Utility konfigurieren Mit dem Windows® „Label Printer Utility“ können Sie die Einstellungen neuer und bestehender Drucker anpassen. 16.1. Inbetriebnahme 1. Laden Sie die Anwendung HPRTUtilityForPOS von www.conrad.com/downloads herunter. 2. Öffnen Sie die Anwendung HPRTUtilityForPOS.
- Seite 25 16.2. Einen neuen Drucker hinzufügen 1. Verbinden Sie den Drucker mit dem Computer/POS-System. 2. Schalten Sie den Drucker ein. 3. Öffnen Sie die Anwendung HPRTUtilityForPOS. 4. Klicken Sie auf Add Printer. 5. Wählen Sie das Druckermodell und den Anschlusstyp. 6. Klicken Sie auf Connect Test, um die Verbindung des Druckers zu prüfen. ➔...
- Seite 26 16.4. Einstellung des Summers Voraussetzungen: > Der Drucker ist an den Computer/das POS-System angeschlossen. 1. Öffnen Sie die Anwendung HPRTUtilityForPOS. 2. Wählen Sie auf der Hauptseite den Drucker aus der Druckerliste aus, den Sie konfigurieren möchten. 3. Klicken Sie auf Function Setting, um die Druckereinstellungen zu öffnen. 4.
- Seite 27 17. Reinigung und Pflege Klebstoffe und Beschichtungen der Medien können auf die Teile des Druckers übertragen werden, wodurch sich Staub und Verunreinigungen ansammeln können. Eine regelmäßige Reinigung trägt dazu bei, die Druckqualität aufrecht zu erhalten und Ausfälle zu vermeiden. 17.1. Reinigen des Gehäuses Wichtig: ◼...
- Seite 28 17.3. Thermo-Druckkopf reinigen Reinigen Sie den Druckkopf mit Methanol oder Isopropylalkohol und einem Wattestäbchen. Wichtig: ◼ Berühren Sie den Druckkopf nicht mit den Fingern oder Händen, um Beschädigungen zu vermeiden. ◼ Führen Sie die Reinigung bei jedem Wechsel der Papierrolle durch, um ein Nachlassen der Druckqualität zu vermeiden.
- Seite 29 18. Entsorgung Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
- Seite 30 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
