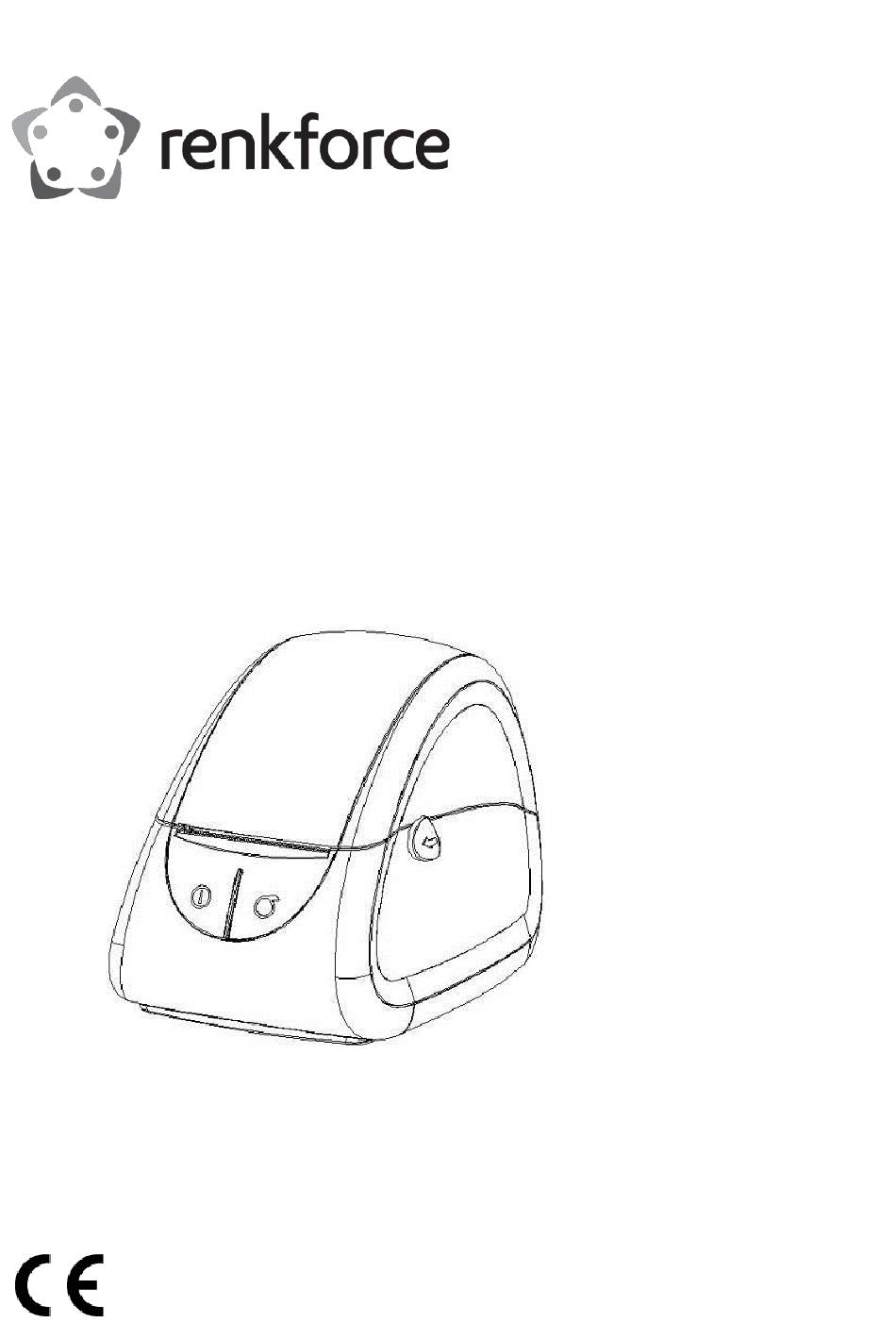

- Seite 1 Bedienungsanleitung Thermodirektdrucker Best.-Nr.: 2734624 (RF-TLP2-01 / LPQ58) / 50,8 mm (2") Best.-Nr.: 2734625 (RF-TLP3-02/ LPQ80) / 76,2 mm (3")
- Seite 2 1. Inhalt Inhalt..................................2 Einführung ................................4 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Aktuelle Produktinformationen ..........................5 Ersatzteile ................................5 6.1. Thermomedien und Thermoetiketten ........................5 Symbolerklärung ..............................5 Sicherheitshinweise ............................... 6 8.1. Allgemein ...................................6 8.2. Handhabung ................................6 8.3. Aufstellung und Montage ............................6 8.4.
- Seite 3 13.2. Hinzufügen eines neuen Druckers ........................21 13.3. Konfigurieren eines Druckers ..........................22 Installation des Windows®-Programms BarTender® Ultralite für die Bearbeitung von Etiketten ......23 14.1. Installieren des Seagull-Treibers unter Windows® ....................23 14.2. Installieren der BarTender® Ultralite-Software ....................23 Einrichtung der MacOS-Software für die Bearbeitung von Etiketten ..............24 15.1.
- Seite 4 2. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch 3. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um einen Thermodirektdrucker. Das Produkt ist ausschließlich für die Verwendung in Innenräumen vorgesehen.
- Seite 5 5. Aktuelle Produktinformationen Laden Sie sich die aktuellen Produktinformationen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie anschließend den Anweisungen auf der Website. 6. Ersatzteile 6.1. Thermomedien und Thermoetiketten Der Drucker ist in der Lage, alle handelsüblichen Thermomedien und Thermoetiketten zu bedrucken.
- Seite 6 8. Sicherheitshinweise Lesen Sie sich die Montageanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden.
- Seite 7 8.4. Betrieb Der Druckkopf wird während des Betriebs heiß und kann Verbrennungen verursachen. Sehen Sie also davon ab, den Druckkopf zu berühren. ◼ Statische Entladungen können den Druckkopf beschädigen. Sehen Sie also davon ab, den Druckkopf zu berühren. ◼ Die Abreißkante ist scharf und kann Schnittverletzungen verursachen. Sehen Sie also davon ab, die Abreißkante zu berühren.
- Seite 8 8.6. Netzteil Verändern oder reparieren Sie keine Komponenten der Netzstromversorgung, einschließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschädigten Bauteile. Bei Nichtbeachtung dieses Hinweises besteht die Gefahr eines lebensgefährlichen elektrischen Schlags! ◼ Schließen Sie das Produkt an eine Netzsteckdose an, die jederzeit leicht zugänglich ist. ◼...
- Seite 9 9. Produktübersicht Entriegelung Kabelbefestigung Abdeckung Schnittstelle für USB-Anschluss Kassenschublade Serielle Schnittstelle Netzeingang Ein-/Aus-Taste Taste für Bandvorlauf LED-Statusanzeige Montage von Kabelbefestigungen Thermodruckkopf Welle der Medienrolle Medienführung Mediensensor (beweglich)
- Seite 10 10. Technische Daten Position Parameter Modell 2734624 (LPQ58) 2734625 (LPQ80) Druckverfahren Thermodirektdruck Auflösung 203 dpi (8 Punkte/mm) Druckgeschwindigkeit max. 76 mm/s max. 102 mm/s Drucken Druckbreite max. 56 mm max. 80 mm Drucklänge 400 mm 300 mm Prozessor RISC-CPU, 32 Bit 2 MB (Arbeitsspeicher) Speicher...
- Seite 11 Position Parameter Code 39, Code 93, EAN 8/13 (zusätzlich 2 und 5), UPC A/E (zusätzlich 2 und 5), I 2/5 & I 2/5 mit Strichen für globale Handelsgüter, Codabar, Code 128 (Zeichensatz A, B, C), EAN 128, RPS 128, UCC 128, UCC/EAN-128 K-Mart, Zufällige Gewichtung, Post NET, ITF 14, Chinesische Postleitzahl, HIBC, MSI, Plessey, Telepen, FIM, GS1 DataBar, Code...
- Seite 12 11. Aufstellung und Verwendung 11.1. Zuführen von Medien 11.1.1. Einsetzen einer Medienrolle 1. Ziehen Sie die Verriegelungen mit beiden Zeigefingern nach vorne, um die obere Abdeckung zu öffnen. 2. Ziehen Sie dann die Halterung der Medienrolle heraus. Drehen Sie die Halterung der Medienrolle so, dass sie dem Durchmesser des Rollenkerns entspricht.
- Seite 13 4. Ziehen das Ende der Medienrolle ein wenig hervor und richten Sie es an der Medienführung aus. Thermodruckkopf Die wärmeempfindliche Schicht auf der Vorderseite des TDK 5. Schließen Sie nun die Abdeckung und reißen Sie den überschüssigen Teil des Mediums ab. 11.1.2.
- Seite 14 11.2. Anschließen an das Stromnetz 1. Schließen Sie den sich am Kabel des Netzteils befindlichen Gerätestecker an den Netzeingang des Druckers an. 2. Schließen Sie das Netzkabel an das Netzteil an. Schließen Sie das Netzteil an eine geeignete Netzsteckdose an. 11.3.
- Seite 15 11.4. Erkennungsvorrichtung Hinweis: Sollten Sie nicht mit einem Medium, das mit Schwarzmarken versehen ist, drucken, zentrieren Sie den Abstandssensor.
- Seite 16 11.5. Bedienfeld Ein-/Aus-Taste Taste für Bandvorlauf LED-Statusanzeige Ein-/Aus-Taste Verwenden Sie diese Taste, um den Drucker ein- bzw. auszuschalten. ◼ Halten Sie die Ein-/Aus-Taste etwa 1,25 Sekunden lang gedrückt, um den Drucker einzuschalten. ◼ Halten Sie die Ein-/Aus-Taste etwa 1,25 Sekunden lang gedrückt, um den Drucker auszuschalten.
- Seite 17 Farbe Zustand Anmerkungen Grün LEUCHTET Das Papier (Medium) wird zugeführt/bedruckt. LEUCHTET Die Abdeckung des Druckers ist nicht ordnungsgemäß geschlossen. GELB LEUCHTET Der Drucker ist für den Druck mit Endlos-Medien bereit. ROSA LEUCHTET Der Thermodruckkopf ist überhitzt. BLAU BLINKT Der Drucker hat den RAM-Test nicht bestanden. BLINKT Die Medienrolle ist aufgebraucht.
- Seite 18 Drucken einer Seite im Selbsttestverfahren unter Verwendung des Windows®- Druckertreibers 1. Installieren Sie den Windows®-Treiber. Weitere Informationen zur Installation finden Sie im Abschnitt „Konfigurierung des Druckers mit dem Windows®-Programm Label Printer Utility“. 2. Klicken Sie dann auf die Schaltfläche „Print test page (Testseite drucken)“ des Windows®- Treibers, um eine Testseite auszudrucken.
- Seite 19 Beenden des Einstellungsmodus 1. Um den Einstellungsmodus zu beenden, schalten Sie den Drucker aus.
- Seite 20 12. Schnittstellen 12.1. USB-Schnittstelle Nr. des Signal Pins VBUS 12.2. Kassenschublade Nr. des Pins Signal Funktion Erdung des Rahmens DRAWER1 Signal 1 zur Ansteuerung des Schubladenauswurfs DRSW Signal zum Öffnen/Schließen der Schublade Antriebsquelle der Schublade DRAWER2 Signal 2 zur Ansteuerung des Schubladenauswurfs Spannung: 12 V/DC Strom: max.
- Seite 21 13. Konfigurierung des Druckers mit dem Windows®- Programm Label Printer Utility Mit dem Windows®-Programm „Label Printer Utility“ können Sie die Parameter von neuen und bestehenden Druckern konfigurieren. 13.1. Erste Schritte 1. Laden Sie sich über die URL-Adresse www.conrad.com/downloads die Software „HPRTUtilityForLabel“...
- Seite 22 13.3. Konfigurieren eines Druckers Voraussetzungen: > Der Drucker ist an einen Computer/ein POS-System angeschlossen. 1. Starten Sie dann die Software „HPRTUtilityForLabel“. 2. Wählen Sie dann auf der Hauptseite den Drucker, den Sie konfigurieren möchten, aus der Liste der verfügbaren Drucker aus. 3.
- Seite 23 14. Installation des Windows®-Programms BarTender® Ultralite für die Bearbeitung von Etiketten Mit BarTender® Ultralite haben Sie die Möglichkeit, Etiketten zu erstellen und zu bearbeiten. Möchten Sie BarTender® Ultralite nutzen, müssen Sie zunächst den erforderlichen Seagull- Druckertreiber (www.seagullscientific.com) und die BarTender® Ultralite-Software auf Ihrem Computer installieren.
- Seite 24 15. Einrichtung der MacOS-Software für die Bearbeitung von Etiketten Auf einem MacOS-Computer haben Sie nach der Installation des MacOS-TSPL-Treibers die Möglichkeit, Etiketten über die Online-Anwendung „HPRT Label Creator“ zu erstellen und zu bearbeiten. 15.1. Installieren des MacOS-TSPL-Treibers 1. Laden Sie sich über die URL-Adresse www.conrad.com/downloads den MacOS-TSPL-Treiber herunter.
- Seite 25 16. Reinigung und Pflege Klebstoffe und Beschichtungen der Medien können an den Komponenten des Druckers haften bleiben, was eine Ansammlung von Staub und Schmutz nach sich zieht. Führen Sie regelmäßig Reinigungsarbeiten durch, um zur Erhaltung der Druckqualität und der Vorbeugung von Betriebsstörungen beizutragen.
- Seite 26 4. Befeuchten Sie nun ein Wattestäbchen mit Methanol oder Isopropylalkohol. 5. Verwenden Sie das Wattestäbchen, um den Druckkopf zu reinigen. Beginnen Sie in der Mitte und bewegen Sie es nach außen. 6. Warten Sie anschließend, bis der Alkohol vollständig verdunstet ist. 16.4.
- Seite 27 17. Entsorgung Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
- Seite 28 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
