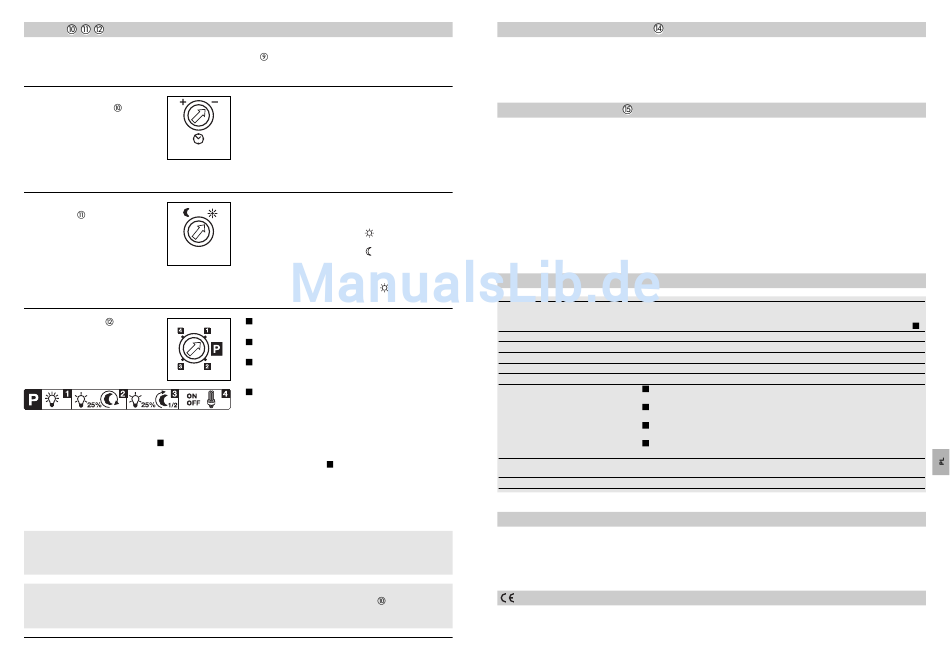

Funkcje , ,
Po zamontowaniu uchwytu naściennego i podłączeniu do
zasilania sieciowego można uruchomić lampę z czujnikiem
ruchu. Na zdejmowanym zespole czujnika znajdują się pokrętła
do ustawiania czasu, regulacji progu czułości zmierzchowej
Ustawienie czasu świecenia
(opóźnienie wyłączenia)
(ustawienie fabryczne: 5 s)
5 s – 15 min.
Ustawianie progu czułości
zmierzchowej
(ustawienie fabryczne:
praca przy świetle dziennym,
2000 luksów)
2 – 2000 luksów
Ustawianie programu
(ustawienie fabryczne: program 1)
* Wskazówka dotycząca programu
komfortowo-ekonomicznego żarówki :
3
W lampie z czujnikiem ruchu nie jest zainstalowany zegar.
Środek nocy ustalany jest jedynie na podstawie długości faz
nocy. Z tego względu dla prawidłowego funkcjonowania pro-
gramu ważne jest, aby w tym okresie czasu lampa była stałe
zasilana napięciem elektrycznym. Podczas pierwszej nocy
(faza pomiarowa) lampa świeci się przez całą noc z jasnoś-
cią podstawową. Ustalone wartości zapisywane są w pamięci
i nie ulegają skasowaniu podczas przerwy w zasilaniu.
Co to jest łagodne zapalanie światła?
Lampa z czujnikiem ruchu dysponuje funkcją łagodnego
zapalania światła. Oznacza to, że lampa po załączeniu nie
świeci od razu z maksymalną mocą, lecz w ciągu jednej
Co to jest jasność podstawowa?
Jasność podstawowa oznacza stałe oświetlenie nocne z
mocą świetlną ok. 25 %. Dopiero w razie detekcji ruchu w
obszarze wykrywania czujnika oświetlenie (przez nastawiony
oraz do ustawiania programu. Po odpięciu wypustki zatrza-
sku wkrętakiem szczelinowym można wyjąć zespół czuj-
nika, aby w wygodny sposób dokonać ustawień. Lampa
przełącza się wtedy automatycznie na stałe świecenie.
Płynnie ustawiany czas świecenia lampy w zakresie od 5 s
do 15 min.
Pokrętło regulacyjne ustawione na znaku – = najkrótszy
czas (5 s)
Pokrętło regulacyjne ustawione na znaku + = najdłuższy
czas (15 min.)
Podczas ustawiania obszaru wykrywania zalecamy
ustawienie najkrótszego czasu świecenia –.
Płynnie ustawiany próg czułości czujnika w zakresie
2 – 2000 luksów.
Pokrętło regulacyjne ustawione na = praca przy świetle
dziennym, ok. 2000 luksów.
Pokrętło regulacyjne ustawione na = praca przy świetle
dziennym, ok. ok. 2 luksów.
Aby ustawić obszar wykrywania przy świetle dziennym,
należy ustawić pokrętło regulacyjne na (tryb pracy
dziennej).
Program standardowy żarówki:
1
łagodne zapalanie światła / bez jasności podstawowej
2 Program komfortowy żarówki:
łagodne zapalanie światła + jasność podstawowa
3 Program komfortowo-ekonomiczny żarówki:
łagodne zapalanie światła + jasność podstawowa
do środka nocy *
4 Program dla energooszczędnych świetlówek
kompaktowych:
bez łagodnego zapalania światła / bez jasności
podstawowej
Zalecamy, aby nie przerywać zasilania elektrycznego lampy
pracującej w programie . Wartości wyznaczane są przez
3
kilka nocy. Z tego względu w razie wystąpienia błędu należy
przez kilka nocy obserwować, czy czas wyłączenia lampy
zbliża się do północy.
sekundy powoli zwiększa jasność aż do uzyskania 100 %
mocy. W ten sam sposób zmniejszana jest stopniowo
jasność lampy po zgaszeniu.
czas, patrz Ustawianie czasu świecenia ) zostaje przełączo-
ne na maksymalną moc świetlną (100 %). Następnie lampa
przełącza się z powrotem na jasność podstawową (ok. 25 %).
- 72 -
Nastawianie obszaru wykrywania
W zależności od potrzeb można ograniczyć obszar wykry-
wania. Przesłony należące do wyposażenia służą do
zasłonięcia dowolnej ilości segmentów soczewki. W ten
sposób eliminuje się czynniki mogące zakłócić prawidłowe
działanie czujnika, np.: samochody lub przechodniów itp.,
Funkcja stałego świecenia
Jeśli w przewodzie zasilającym zainstalowany jest wyłącznik
sieciowy, to oprócz zwykłego włączania i wyłączania lampy
można ustawić następujące funkcje:
Tryb pracy czujnika
1) Włączanie światła (gdy lampa jest wyłączona):
1 x wyłączyć i włączyć wyłącznik.
Lampa będzie świecić w zaprogramowanym czasie.
2) Wyłączanie światła (gdy lampa jest włączona):
1 x wyłączyć i włączyć wyłącznik.
Lampa gaśnie lub przechodzi na tryb pracy czujnika.
Dane techniczne
Moc: max 100 W / E 27 (L 736: max 75 W), żarówka lub
max 20 W energooszczędna świetlówka kompaktowa (nie dotyczy L 30x S)
Uwaga: energooszczędną świetlówkę kompaktową używać tylko z programem
Napięcie: 230 – 240 V, 50 Hz
Kąt wykrywania: 360° z 90° kątem rozwarcia oraz zabezpieczeniem przed podpełzaniem
Zasięg czujnika: dookoła w promieniu max 8 m
Ustawianie czasu: 5 s – 15 min.
Ustawianie czułości zmierzchowej: 2 – 2000 luksów
Ustawianie programu: 1 Program standardowy żarówki:
łagodne zapalanie światła / bez jasności podstawowej
2 Program komfortowy żarówki:
łagodne zapalanie światła + jasność podstawowa
Program komfortowo-ekonomiczny żarówki:
3
łagodne zapalanie światła + jasność podstawowa do środka nocy *
Program dla energooszczędnych świetlówek kompaktowych:
4
bez łagodnego zapalania światła / bez jasności podstawowej
Stałe oświetlenie: przełączalne (4 godz.)
Warunek: wyłącznik zainstalowany w sieciowym przewodzie zasilającym
Stopień ochrony: IP 44 (bryzgoodporny)
Eksploatacja/konserwacja
Lampa z czujnikiem ruchu służy do automatycznego
włączania oświetlenia. Na działanie lampy z czujnikiem
ruchu mogą wpływać czynniki atmosferyczne. Silne porywy
wiatru, śnieg, deszcz lub grad mogą spowodować błędne
Deklaracja zgodności z normami
Produkt spełnia wymogi dyrektywy w sprawie urządzeń
niskiego napięcia 73/23/EWG oraz dyrektywy o zgodności
elektromagnetycznej 89/336/EWG.
bądź też można wybiórczo kontrolować wybrane strefy.
Przesłony można rozdzielić wzdłuż przygotowanych w tym
celu pionowych rowków. Następnie można je łatwo osadzić
na soczewce.
Funkcja stałego świecenia
1) Włączanie stałego świecenia:
2 x wyłączyć i włączyć wyłącznik. Lampa jest ustawiona
na stałe świecenie przez 4 godziny (świeci czerwona dioda
za soczewką). Następnie przechodzi automatycznie na tryb
pracy czujnika (czerwona dioda gaśnie).
2) Wyłączanie stałego świecenia:
1 x wyłączyć i włączyć wyłącznik. Lampa gaśnie lub
przechodzi na tryb pracy czujnika.
Ważne:
Kilkakrotne naciskanie wyłącznika należy wykonywać w
krótkich odstępach czasu (w czasie 0,5 – 1 s).
zadziałanie czujnika, ponieważ nagłe zmiany temperatury
nie dają się odróżnić od źródeł ciepła. Zabrudzoną
soczewkę czujnika można oczyścić wilgotną szmatką
(bez użycia środków czyszczących).
- 73 -
